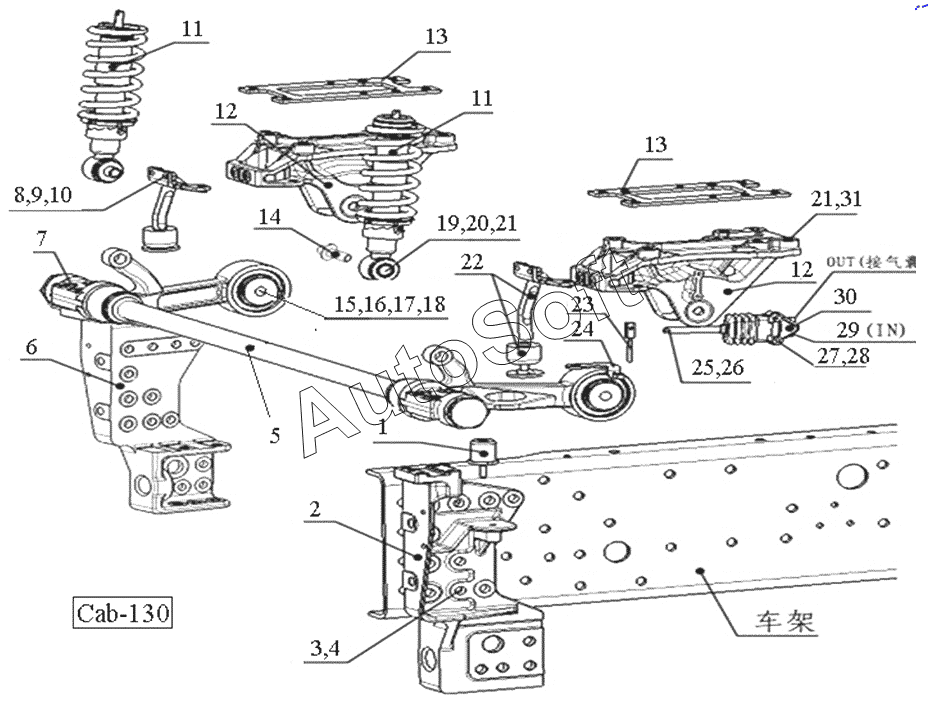

Каталог запасных частей к технике: HOWO ZZ4257N3247N1B_A7_D12_380. Front suspension of the cab
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190003179782 | 1***2 | Пластмассовая трубка | |
| 190003179782 | 1***2 | Пластмассовая трубка | |
| 190003179782 | 1***2 | Пластмассовая трубка | |
| AZ1664430083 | A***3 | Limit plate assembly | |
| AZ1664430084 | A***4 | Limit plate | |
| AZ1664430093 | A***3 | Upper limit block of cab front suspension | |
| Q2581230 | Q***0 | Hexagon socket pattern countersunk head screw | |
| Q40114 | Q***4 | Шайба | |
| WG9000361316 | W***6 | T shape three-way joint | |
| 1 | A***4 | Cab front suspension lower limit block assembly | |
| 1.01 | A***9 | Front suspension lower limit block cushion | |
| 1.02 | Q***0 | Assembly | |
| 10 | Q***1 | Self-locking nut | |
| 11 | W***9 | Cab front shock absorber assembly | |
| 12 | A***1 | Cab front suspension transition bracket | |
| 13 | A***7 | Cushion | |
| 14 | A***1 | Bushing | |
| 15 | A***8 | Hexagonal flange bolt | |
| 16 | Q***1 | Type i hexagon nut | |
| 17 | Q***1 | Spring washer | |
| 18 | Q***1 | Flat washer | |
| 19 | Q***1 | Hexagonal flange bolts | |
| 2 | A***1 | Front suspension lower left bracket | |
| 20 | Q***1 | Large washer | |
| 21 | Q***1 | Self-locking nut | |
| 22 | A***0 | Limit lever assembly | |
| 22.01 | A***1 | Limit lever | |
| 22.02 | A***2 | Limit rod support | |
| 23 | A***5 | Adjustment lever assembly | |
| 24 | A***5 | Push rod connecting plate assembly | |
| 24.01 | A***6 | Push rod connecting plate | |
| 24.02 | A***7 | Nut type pin shaft | |
| 25 | Q***4 | Болт | |
| 26 | Q***2 | Штифт | |
| 27 | Q***1 | Small washer | |
| 28 | Q***1 | Hexagonal bolt | |
| 29 | 1***2 | Пластмассовая трубка | |
| 3 | Q***5 | болт | |
| 30 | W***1 | Клапан управления нагрузкой | |
| 31 | Q***0 | Гайка | |
| 4 | 1***9 | Гайка | |
| 5 | A***1 | Flip shaft assembly assembly | |
| 5.01 | A***0 | Flip shaft welding assembly | |
| 5.02 | A***7 | Flip axis left support | |
| 5.03 | A***5 | Centripetal ball bearings | |
| 5.04 | A***6 | Centripetal ball bearings | |
| 5.05 | A***2 | Dust cover ring | |
| 5.06 | Q***0 | Шайба | |
| 5.07 | A***9 | Special-shaped lock nut | |
| 5.08 | A***1 | End cap | |
| 5.09 | A***8 | Flip axis right support | |
| 5.10 | A***5 | Composite bushing | |
| 5.11 | A***3 | Retaining ring | |
| 6 | A***2 | Front suspension lower right bracket | |
| 7 | Q***1 | Hexagonal flange bolts | |
| 8 | Q***1 | Hexagonal flange bolts | |
| 9 | Q***1 | Flat washer |
