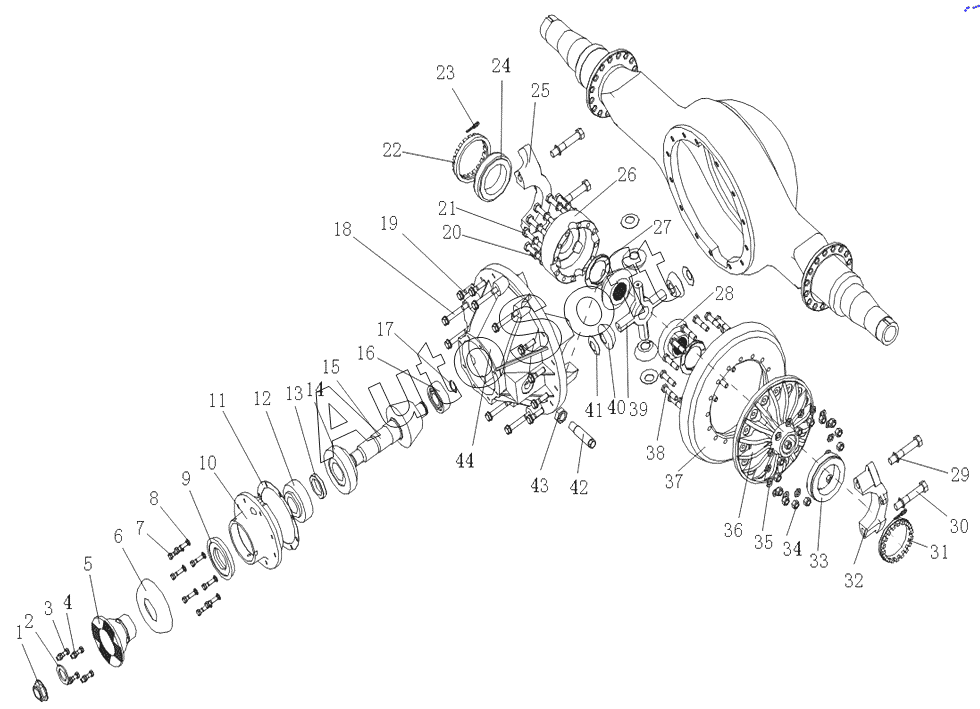

Каталог запасных частей к технике: HOWO ZZ4257N3247N1B_A7_D12_380. HW1697 rear axle drive device
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***3 | самоконтрящая гайка | |
| 10 | A***2 | Bearing seat with bearing outer ring assembly | |
| 11 | G***t | Gasket set-active bevel gear bearing seat | |
| 11.1 | W***5 | Gasket-active bevel gear bearing seat | |
| 11.2 | W***6 | Gasket-active bevel gear bearing seat | |
| 11.3 | W***7 | Gasket-active bevel gear bearing seat | |
| 11.4 | W***8 | Gasket-active bevel gear bearing seat | |
| 12 | H***4 | Bearing outer ring-bearing inner ring | |
| 13 | S***6 | Adjusting gasket set | |
| 14 | 9***8 | Подшипник | |
| 15 | A***4 | Bevel gear subassembly | |
| 16 | W***7 | Роликоподшипник | |
| 17 | W***4 | Retaining ring for shaft | |
| 18 | M***1 | болт(В-020М) | |
| 19 | M***1 | Hexagonal bolt | |
| 2 | W***0 | Washer | |
| 20 | 1***3 | Шайба | |
| 21 | W***5 | соединительный болт картера дифференциала (кат. 12.9) | |
| 22 | W***7 | Finished differential bearing adjustment nut | |
| 23 | W***6 | Opening pin-adjustment ring lock | |
| 24 | J***9 | наружное кольцо подшипника-внутренее кольцо подш-ка | |
| 25 | W***4 | Bearing cover assembly | |
| 26 | 3***8 | Картер 1/2 дифференциала без фланца | |
| 27 | W***2 | Thrust gasket | |
| 28 | W***6 | Half shaft gear | |
| 29 | W***4 | Washer | |
| 3 | Q***2 | Hexagonal bolt | |
| 30 | W***8 | Hexagonal bolt | |
| 31 | W***5 | Adjustment nut finished product | |
| 32 | W***6 | Bearing cover assembly | |
| 33 | N***6 | наружное кольцо подшипника-внутренее кольцо подш-ка | |
| 34 | W***2 | самоконтрящая гайка | |
| 35 | W***7 | Flat washer | |
| 36 | A***3 | чашка дифференциала (с фланцем) | |
| 38 | W***4 | Passive bevel gear coupling bolt | |
| 39 | W***5 | Finished differential cross shaft | |
| 4 | 1***8 | Гайка | |
| 40 | W***1 | Differential planetary gear finished product | |
| 41 | W***1 | Thrust gasket | |
| 42 | W***7 | Thrust bolt | |
| 43 | W***2 | Hexagon nut | |
| 44 | A***9 | картер главной передачи | |
| 5 | W***1 | End tooth flange | |
| 6 | W***2 | Protective cover | |
| 7 | W***8 | Hexagonal bolt | |
| 8 | W***1 | Gasket between reducer shell and bridge shell | |
| 9 | W***1 | Oil seal assembly |
