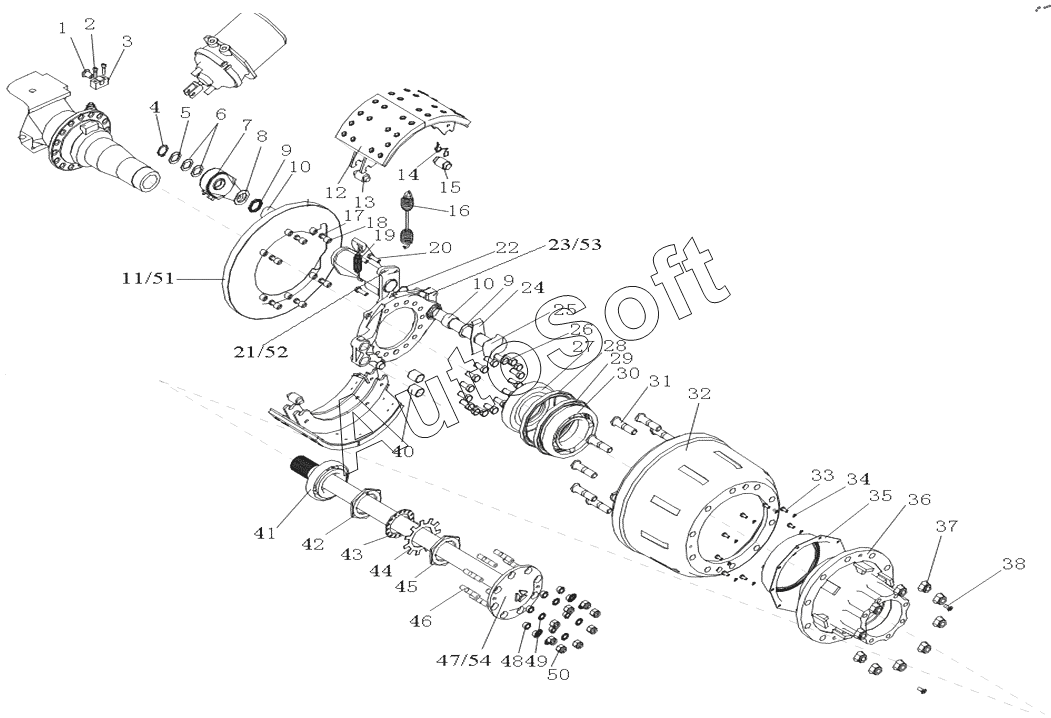

Каталог запасных частей к технике: HOWO ZZ4257N3247N1B_A7_D12_380. HW1697 rear axle hub and brake
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***0 | Abs sensor output protective sleeve | |
| 10 | W***8 | Втулка | |
| 11 | A***3 | Dust cover welding assembly | |
| 12 | W***6 | Brake shoe belt lining assembly | |
| 12.1 | A***5 | тормозная колодка | |
| 12.2 | W***3 | Brake friction pads | |
| 12.3 | W***4 | Brake friction pads | |
| 12.4 | 5***0 | Кольцо | |
| 12.5 | W***8 | Заклепка | |
| 13 | W***4 | Brake shoe pin | |
| 14 | W***0 | Brake shoe roller cage | |
| 15 | W***8 | Brake shoe roller | |
| 16 | W***3 | Spring-brake shoe | |
| 17 | Q***8 | болт | |
| 18 | W***2 | Dust cover cushion | |
| 19 | W***0 | Spring | |
| 2 | Q***5 | винт | |
| 20 | Q***5 | болт | |
| 21 | W***1 | держатель тормозной камеры в сборе(левый) | |
| 22 | W***1 | O-ring | |
| 23 | A***3 | Brake floor assembly | |
| 24 | W***9 | Cam head gasket | |
| 25 | W***4 | Camshaft | |
| 26 | Q***2 | болт | |
| 27 | W***7 | Spacer | |
| 28 | W***4 | Прокладка | |
| 29 | W***3 | Прокладка | |
| 3 | W***6 | Sensor bracket | |
| 30 | W***1 | Tapered roller bearings | |
| 31 | W***2 | Колесный болт | |
| 32 | W***6 | Brake drum | |
| 33 | Q***6 | болт | |
| 34 | Q***8 | Пружинная шайба | |
| 35 | W***2 | Oil shield | |
| 36 | A***1 | Rear wheel hub assembly | |
| 37 | W***0 | Колесная гайка | |
| 38 | Q***5 | Болт | |
| 4 | W***2 | Snap ring | |
| 40 | W***8 | Втулка | |
| 40 | W***8 | Втулка | |
| 41 | 3***8 | Tapered roller bearings | |
| 42 | W***4 | Adjustment nut in hub bearing | |
| 43 | W***3 | Locking gasket | |
| 44 | W***3 | Lock washer | |
| 45 | W***6 | Wheel bearing outer adjustment nut | |
| 46 | W***3 | Шпилька | |
| 47 | W***0 | Half axis | |
| 48 | W***6 | Cone sleeve | |
| 49 | W***8 | External tooth type anti-loosening washer | |
| 5 | W***7 | Flat washer | |
| 50 | 1***7 | Гайка | |
| 51 | A***4 | Dust cover welding assembly | |
| 52 | W***4 | держатель тормозной камеры в сборе (правый) | |
| 53 | A***4 | Brake floor assembly | |
| 54 | W***0 | Half axis | |
| 6 | W***0 | Flat washer | |
| 7 | W***0 | Brake clearance adjustment arm assembly | |
| 8 | W***0 | Flat washer | |
| 9 | W***6 | Oil seal |
