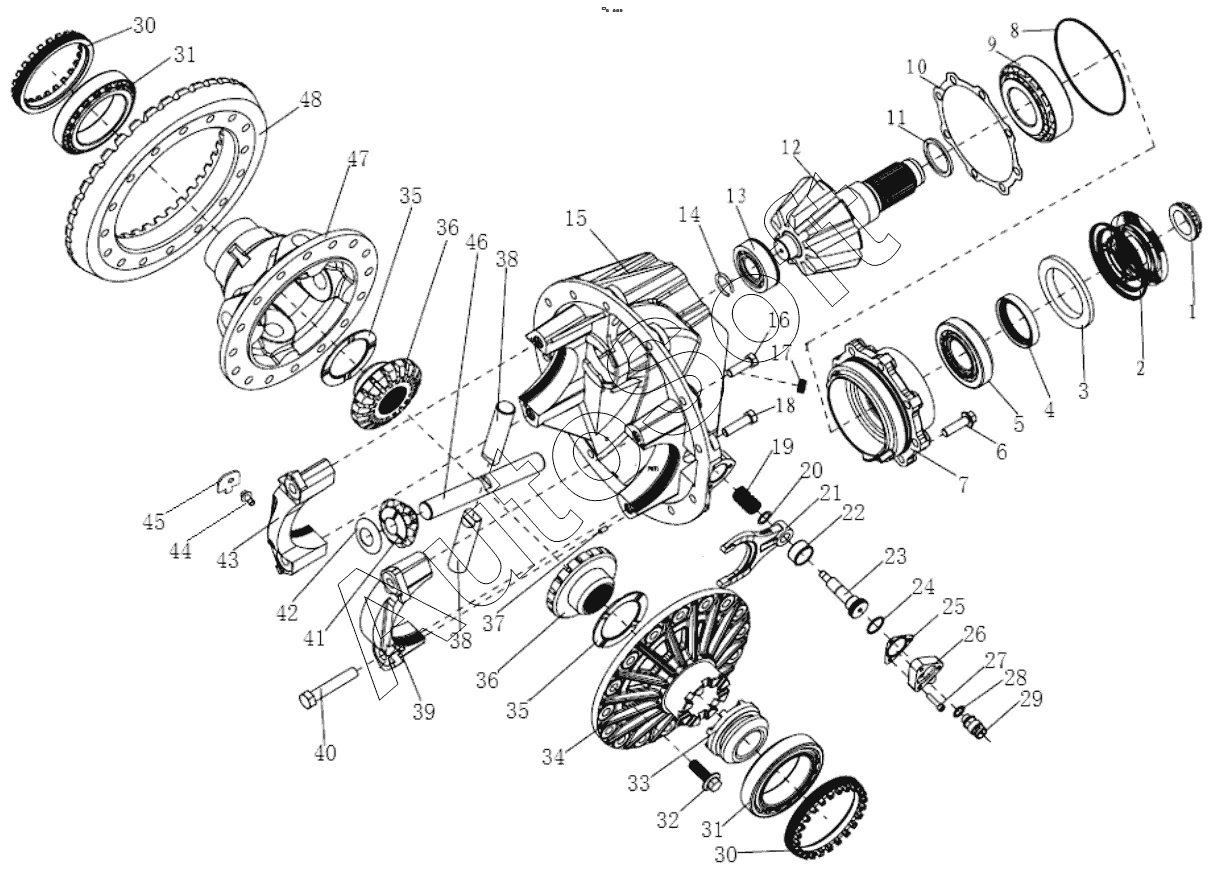

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). HD469 SINGLE-STAGE DECELERATION DRIVE AXLE, MIDDLE SECTION OF REAR AXLE
30
30
37
36
36
35
35
34
34
33
32
31
31
38
38
29
28
27
26
25
24
23
46
48
48
48
48
48
48
47
47
22
45
44
43
42
41
40
39
9
12
11
10
10
10
10
10
10
12
8
7
6
5
4
3
2
1
12
12
12
12
13
14
15
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | D***0 | Flange assembly | |
| 3 | D***5 | Ring | |
| 4 | D***0 | Axle packing ring | |
| 5 | 3***3 | Row-steep roller bearing | |
| 6 | Q***2 | Bolt | |
| 7 | H***8 | Bearing block | |
| 8 | H***9 | O-ring | |
| 9 | H***0 | Row-steep roller bearing | |
| 10 | H***0 | Shim | |
| 10 | H***1 | Shim | |
| 10 | H***2 | Shim | |
| 10 | H***3 | Shim | |
| 10 | H***4 | Shim | |
| 10 | H***5 | Shim | |
| 11 | 8***0 | Adjusting washer | |
| 12 | H***8 | Active taper gear | |
| 12 | H***1 | Active taper gear | |
| 12 | H***3 | Active taper gear | |
| 12 | H***5 | Active taper gear | |
| 12 | H***7 | Active taper gear | |
| 12 | H***9 | Active taper gear | |
| 13 | H***2 | Roller bearing | |
| 14 | H***5 | Stop ring | |
| 15 | H***1 | Final drive case | |
| 15 | H***5 | Final drive case | |
| 16 | Q***2 | Bolt | |
| 17 | D***1 | Гайка | |
| 18 | Q***2 | Bolt | |
| 19 | H***1 | Spring | |
| 20 | H***4 | Shim | |
| 20 | H***6 | Shim | |
| 21 | 8***6 | Fork | |
| 22 | H***4 | Bush | |
| 23 | H***3 | Plunger | |
| 24 | H***5 | O-ring | |
| 25 | H***7 | Shim | |
| 26 | H***2 | Gasket | |
| 27 | Q***5 | Болт | |
| 28 | Q***F | Шайба уплотнительная | |
| 29 | 8***4 | Gearbox switch | |
| 30 | 8***4 | Adjusting nut | |
| 31 | 3***4 | Row-steep roller bearing | |
| 32 | H***1 | Bolt | |
| 33 | H***8 | Sliding engage cowl | |
| 34 | H***4 | Differential case | |
| 34 | H***5 | Differential case | |
| 35 | H***7 | Axle shaft gear washer | |
| 36 | H***5 | Axle shaft gear | |
| 37 | Q***6 | Pin | |
| 38 | H***9 | Cross axle | |
| 39 | H***2 | Bearing cap | |
| 40 | D***6 | Bolt | |
| 41 | H***6 | Plant gear | |
| 42 | H***8 | Plant gear washer | |
| 43 | H***3 | Bearing cap | |
| 44 | Q***6 | Hex bolt | |
| 45 | D***8 | Locking shim | |
| 46 | H***1 | Cross axle | |
| 47 | H***1 | Differential case | |
| 47 | H***4 | Differential case | |
| 48 | H***9 | Passive bevel gear | |
| 48 | H***2 | Passive bevel gear | |
| 48 | H***4 | Passive bevel gear | |
| 48 | H***6 | Passive bevel gear | |
| 48 | H***8 | Passive bevel gear | |
| 48 | H***1 | Passive bevel gear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
