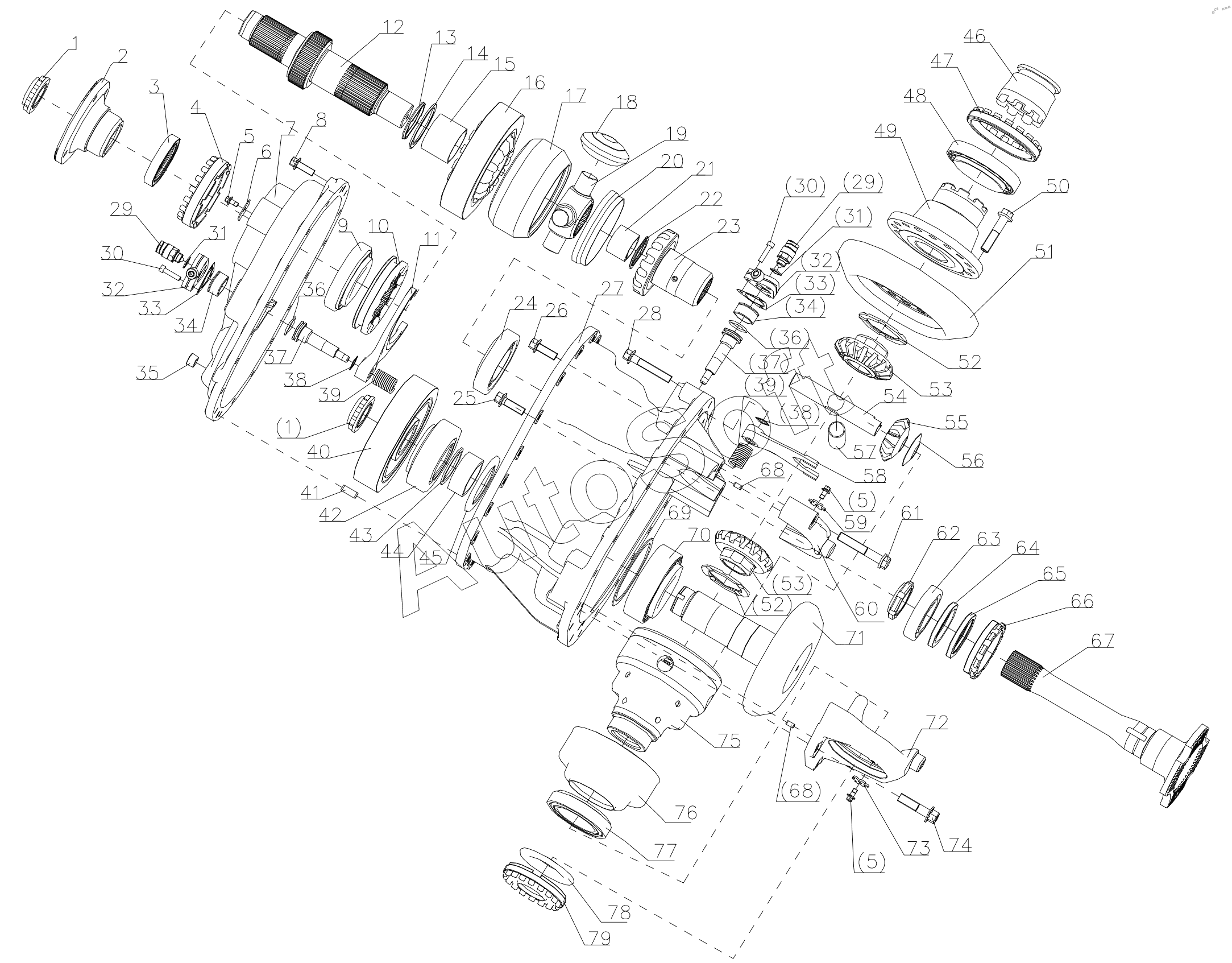

Каталог запасных частей к технике: Shaanxi Shacman SX32586T384 (X3000). HDZ300 (TGX) DOUBLE-STAGE REDUCTION TRANSAXLE SPARE PARTS CATALOG—MAIN REDUCER ASSEMBLY (MIDDLE AXLE)
51
60
59
58
57
56
55
54
53
53
52
52
51
61
51
50
49
48
47
46
45
44
43
71
79
78
77
76
75
74
73
72
71
71
42
70
69
68
68
67
66
65
64
63
62
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
5
5
4
3
2
32
32
41
40
39
39
38
38
38
38
38
38
37
37
36
36
35
34
34
33
33
1
1
31
31
30
30
29
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | H***2 | Flange | |
| 3 | D***0 | Axle packing ring | |
| 4 | H***4 | Adjusting nut | |
| 5 | Q***6 | Hex bolt | |
| 6 | H***5 | Lock piece | |
| 7 | D***7 | Final drive case cap | |
| 8 | Q***2 | Bolt | |
| 9 | 0***8 | Row-steeproller bearing | |
| 10 | D***6 | Sliding gear sleeve | |
| 11 | H***1 | Frok | |
| 12 | H***1 | Perforation shaft | |
| 13 | H***7 | Shoulder ring | |
| 14 | D***4 | Stop shim | |
| 15 | H***9 | Bush | |
| 16 | D***0 | Bush | |
| 17 | H***1 | Differential case of axle | |
| 18 | H***3 | Planet gear | |
| 19 | H***4 | Cross axle | |
| 20 | H***2 | Collect oil cover | |
| 21 | H***5 | Bush | |
| 22 | H***7 | Adjusting shim | |
| 23 | D***3 | Adjusting washer | |
| 24 | 0***5 | Axle shaft gear | |
| 25 | Q***2 | Hex screw | |
| 26 | Q***2 | Hex bolt | |
| 27 | D***0 | Final drive case | |
| 28 | D***4 | Bolt | |
| 29 | 8***4 | Gearbox switch | |
| 30 | Q***5 | Inner hexagon bolt | |
| 31 | Q***8 | Шайба уплотнительная | |
| 32 | H***2 | Gasket | |
| 33 | H***7 | Shim | |
| 34 | H***4 | Bush | |
| 35 | 8***9 | Plug | |
| 36 | H***5 | O-ring | |
| 37 | H***3 | Plunger | |
| 38 | H***4 | Shim | |
| 38 | H***6 | Shim | |
| 39 | H***1 | Spring | |
| 40 | D***1 | Passive cylinder gear | |
| 41 | Q***2 | Bearing | |
| 42 | D***6 | Tapper rolling bearing | |
| 43 | 8***0 | Adjusting washer | |
| 44 | D***4 | Space bush | |
| 45 | 8***8 | Oil baffle disc | |
| 46 | D***0 | Shift sleeve | |
| 47 | D***5 | Adjusting nut | |
| 48 | 3***Q | Tapper rolling bearing | |
| 49 | D***6 | Differential case | |
| 50 | D***7 | Hex flange toothed bolt | |
| 51 | D***3 | Passive bevel gear | |
| 51 | D***3 | Passive bevel gear | |
| 51 | D***9 | Passive bevel gear | |
| 52 | 8***3 | Axle shaft gear washer | |
| 53 | 8***6 | Axle shaft gear | |
| 54 | D***8 | Cross axle | |
| 55 | D***0 | Plant gear | |
| 56 | D***1 | Plant gear washer | |
| 57 | D***9 | Cross axle | |
| 58 | D***1 | Selector fork | |
| 59 | D***7 | Lock piece | |
| 60 | D***8 | Bearing cap | |
| 61 | D***0 | Hex flange toothed bolt | |
| 62 | D***3 | Shim | |
| 63 | D***2 | Ball bearing | |
| 64 | 0***1 | Grease packing | |
| 65 | 0***5 | Grease packing | |
| 66 | 8***3 | Adjusting nut | |
| 67 | D***3 | Axle differential output shaft | |
| 68 | Q***6 | Pin | |
| 69 | D***1 | Adjusting washer | |
| 70 | D***5 | Tapper rolling bearing | |
| 71 | D***2 | Active taper gear | |
| 71 | D***2 | Active taper gear | |
| 71 | D***8 | Active taper gear | |
| 72 | D***9 | Bearing cap | |
| 73 | D***3 | Lock piece | |
| 74 | Q***2 | Hex flange toothed bolt | |
| 75 | D***5 | Differential case | |
| 76 | D***2 | Collect oil cap | |
| 77 | D***1 | Tapper rolling bearing | |
| 78 | D***2 | Collect oil plate | |
| 79 | D***3 | Adjusting nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
