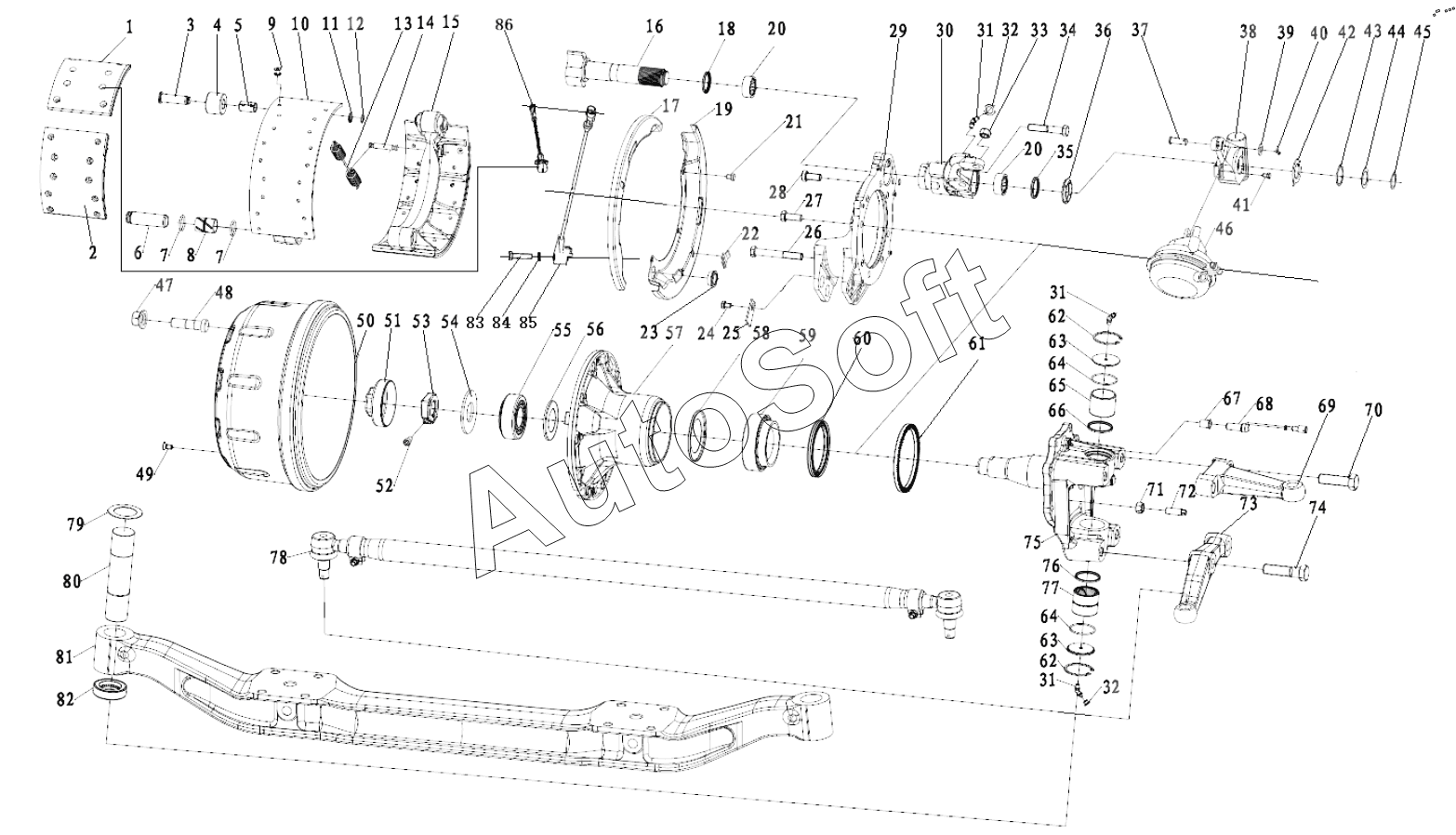

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000) (2021). MAN9.5T (DRUM TYPE) STEERING SHAFT
1
2
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
46
47
48
48
49
50
50
51
52
53
54
55
56
57
57
58
59
60
61
62
62
63
63
64
64
65
66
67
68
69
69
69
69
69
69
70
71
72
73
73
74
75
75
76
77
78
79
79
79
79
79
79
79
79
79
79
79
79
79
79
79
79
79
80
81
81
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 81.96002.0368 | 8***8 | Blocking | |
| DZ9112440093 | D***3 | Bush | |
| DZ9112440094 | D***4 | Gap adjusting arm | |
| 1 | 8***5 | Upon brake friction plate | |
| 2 | 8***0 | Lower brake friction plate | |
| 2 | H***7 | Lower brake friction plate | |
| 3 | 8***0 | Фиксатор | |
| 4 | 8***3 | Roller | |
| 5 | 8***0 | Bush | |
| 6 | 8***2 | Фиксатор | |
| 7 | 8***1 | Шайба | |
| 8 | D***1 | Bush | |
| 9 | 8***9 | Заклепка | |
| 10 | D***2 | Brake shoe | |
| 10 | H***5 | Brake shoe | |
| 11 | 0***5 | Шайба | |
| 12 | 1***2 | Circlip for axle | |
| 13 | 8***5 | Пружина | |
| 14 | 8***8 | Фиксатор | |
| 15 | D***3 | Brake prevented cap | |
| 15 | H***6 | Brake prevented cap | |
| 16 | 8***3 | Brake camshaft | |
| 16 | 8***4 | Brake camshaft | |
| 17 | 8***3 | Prevented dust cap | |
| 17 | H***9 | Prevented dust cap | |
| 18 | 8***0 | Кольцо уплотнительное | |
| 19 | 8***4 | Prevented dust cap | |
| 19 | H***0 | Prevented dust cap | |
| 20 | 8***5 | Подшипник | |
| 21 | Q***2 | Болт | |
| 22 | 8***8 | Packing hulkhead | |
| 23 | 8***5 | Packing hulkhead | |
| 24 | Q***2 | Hex flange surfaces bolt | |
| 25 | 8***5 | Защитная пластина | |
| 26 | Q***2 | Hex bolt | |
| 27 | Q***2 | Болт | |
| 28 | Q***2 | Болт | |
| 29 | 8***8 | Brake floor | |
| 30 | 8***2 | Air-chamber bearer | |
| 30 | 8***3 | Air-chamber bearer | |
| 30 | D***1 | Air-chamber bearer | |
| 30 | D***2 | Air-chamber bearer | |
| 31 | 1***4 | Taper thread grease nipple | |
| 32 | Q***6 | Hex nut | |
| 33 | Q***6 | Hex nut | |
| 34 | Q***2 | Болт | |
| 35 | 8***9 | Кольцо уплотнительное | |
| 36 | 8***3 | Bushing | |
| 37 | 0***7 | Pin axle | |
| 38 | H***9 | Automatic gap adjusting arm | |
| 39 | Q***8 | Washer | |
| 40 | Q***5 | Cotter pin | |
| 41 | Q***2 | Болт | |
| 42 | 8***4 | Indicating plate | |
| 43 | 8***5 | Brake shoe adjusting washer | |
| 43 | 8***6 | Brake shoe adjusting washer | |
| 43 | 8***7 | Brake shoe adjusting washer | |
| 44 | 8***9 | Шайба | |
| 45 | Q***4 | Шайба уплотнительная | |
| 46 | H***1 | Brake air-chamber | |
| 46 | H***2 | Brake air-chamber | |
| 47 | 1***0 | Гайка | |
| 48 | H***3 | Wheel bolt | |
| 48 | H***3 | Wheel bolt | |
| 49 | Q***0 | Болт | |
| 50 | 8***2 | Brake drum | |
| 50 | H***1 | Brake drum | |
| 51 | 8***9 | Колпак защитный | |
| 52 | Q***2 | Стопор | |
| 53 | 8***6 | Гайка | |
| 54 | 8***6 | Шайба стопорная | |
| 55 | H***7 | Radial- row-steep roller bearing | |
| 56 | H***4 | O il baffle cover | |
| 57 | H***6 | Front wheel hub | |
| 57 | H***2 | Front wheel hub | |
| 58 | H***5 | Oil-proofing cover | |
| 59 | 0***0 | Radial- row-steep roller bearing | |
| 60 | 0***0 | Packing ring for axle | |
| 61 | 8***1 | ABS ring | |
| 62 | Q***8 | Circlip for hole | |
| 63 | 8***9 | Seal plate | |
| 64 | D***6 | Packing ring | |
| 65 | H***8 | Top bush | |
| 66 | H***0 | Axle packing ring | |
| 67 | D***5 | Втулка датчика | |
| 68 | D***4 | Датчик АВS | |
| 69 | D***6 | Knuckle arm | |
| 69 | D***3 | Knuckle arm | |
| 69 | D***3 | Knuckle arm | |
| 69 | H***6 | Knuckle arm | |
| 69 | H***7 | Knuckle arm | |
| 69 | H***8 | Knuckle arm | |
| 70 | Q***2 | Hex bolt | |
| 71 | Q***6 | Гайка № 1 | |
| 72 | H***2 | Limiting screw | |
| 73 | H***1 | Steering trapezium arm | |
| 73 | H***2 | Steering trapezium arm | |
| 74 | Q***2 | Hex bolt | |
| 75 | D***0 | Steering knuckle | |
| 75 | D***1 | Steering knuckle | |
| 76 | 0***3 | Packing ring for axle | |
| 77 | 0***7 | Quill roller | |
| 78 | D***0 | Steering horizontal tie | |
| 79 | 8***9 | Adjusting washer | |
| 79 | 8***0 | Adjusting washer | |
| 79 | 8***1 | Adjusting washer | |
| 79 | 8***2 | Adjusting washer | |
| 79 | 8***3 | Adjusting washer | |
| 79 | 8***4 | Adjusting washer | |
| 79 | 8***5 | Adjusting washer | |
| 79 | 8***6 | Adjusting washer | |
| 79 | 8***7 | Adjusting washer | |
| 79 | D***2 | Adjusting washer | |
| 79 | D***3 | Adjusting washer | |
| 79 | D***4 | Adjusting washer | |
| 79 | D***5 | Adjusting washer | |
| 79 | D***6 | Adjusting washer | |
| 79 | D***7 | Adjusting washer | |
| 79 | D***8 | Adjusting washer | |
| 79 | D***9 | Adjusting washer | |
| 80 | H***7 | Steering knuckle pin | |
| 81 | H***9 | Front axle | |
| 81 | H***7 | Front axle | |
| 82 | H***0 | Push row-steep roller bearing | |
| 83 | Q***5 | Болт | |
| 84 | Q***8 | Шайба | |
| 85 | H***1 | Wear alarm long wiring | |
| 86 | H***2 | Wearalarm short wiring |
