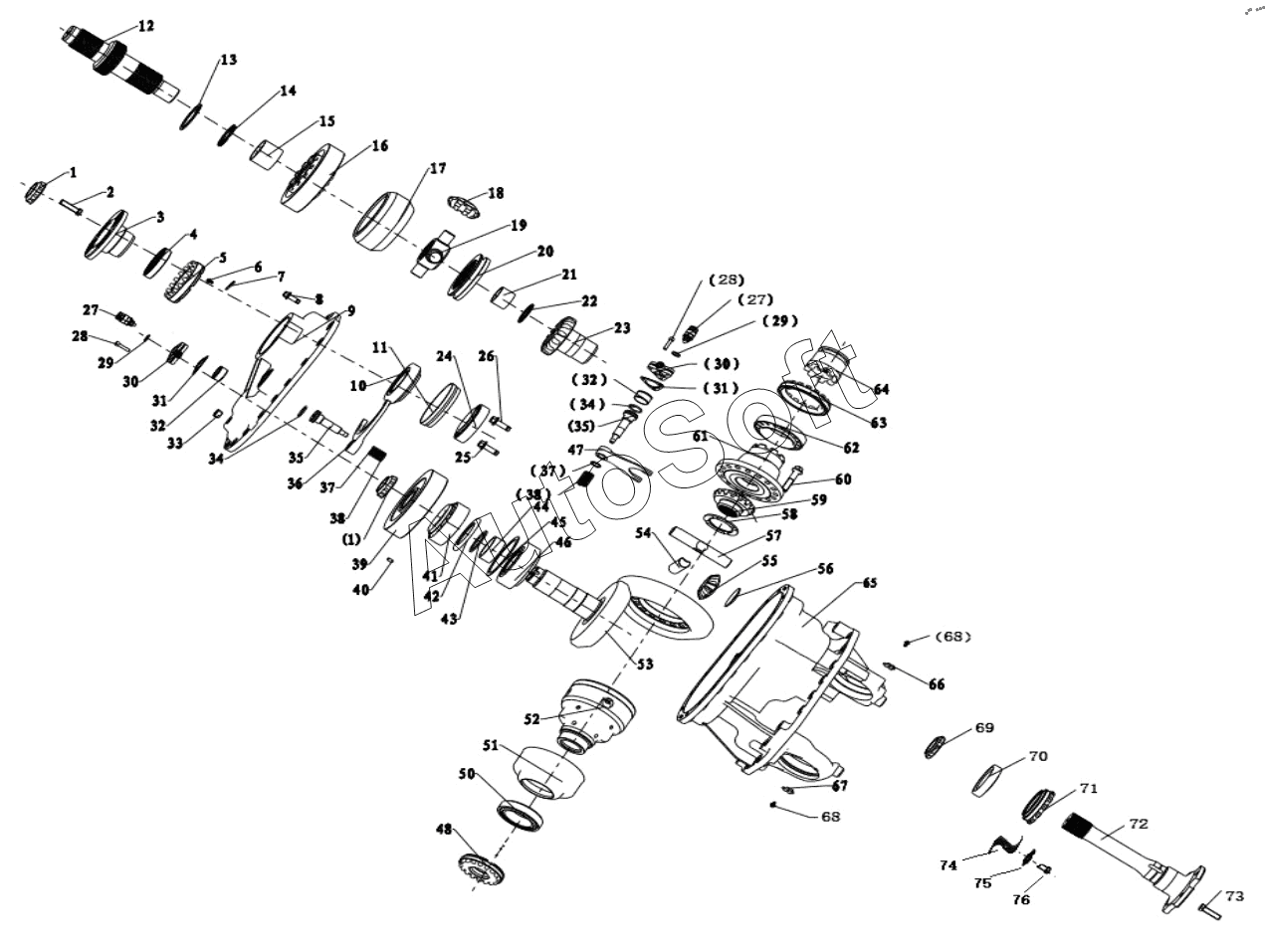

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000) (2021). WHEELSIDE REDUCTION THROUGH-TYPE DRIVE AXLE MAIN REDUCER ASSEMBLY (MIDDLE AXLE)
52
56
55
54
54
53
53
53
53
53
52
57
51
51
50
48
48
47
46
45
44
43
66
76
75
74
73
72
71
70
69
68
68
67
42
65
64
63
62
61
60
59
58
57
12
22
21
20
19
18
17
16
15
14
13
23
11
10
9
8
7
6
5
4
3
2
32
32
41
40
39
38
38
37
37
37
37
37
37
36
35
35
34
34
33
1
1
31
31
30
30
29
29
28
28
27
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ9003800004 | D***4 | Bolt | |
| HD90149320113 | H***3 | Adjusting nut | |
| 1 | D***4 | Flange nut | |
| 2 | Q***3 | Hex head bolts | |
| 3 | H***7 | Flange plate | |
| 4 | D***0 | Axle packing ring | |
| 5 | H***9 | Adjusting nut | |
| 6 | H***0 | Hex bolt | |
| 7 | H***0 | Lock piece | |
| 8 | Q***2 | Bolt | |
| 9 | H***0 | Final drive case cap | |
| 10 | 3***3 | Row-steep roller bearing | |
| 11 | D***6 | Sliding gear sleeve | |
| 12 | H***9 | Master axle | |
| 13 | H***8 | Axial Needle and Cage assemblies | |
| 14 | H***3 | Thrust needle roller race | |
| 15 | H***9 | Needle roller and cage assembly | |
| 16 | H***3 | Active cylinder gear | |
| 17 | H***1 | Differential case of axle | |
| 18 | H***3 | Planet gear | |
| 19 | H***4 | Cross axle | |
| 20 | H***2 | Collect oil cover | |
| 21 | H***5 | Bush | |
| 22 | H***7 | Adjusting shim | |
| 23 | D***3 | Adjusting washer | |
| 24 | 3***5 | Roller bearing | |
| 25 | Q***2 | Hex screw | |
| 26 | Q***2 | Hex bolt | |
| 27 | H***9 | Pressure switch | |
| 28 | Q***0 | Болт | |
| 29 | Q***F | Шайба уплотнительная | |
| 30 | H***0 | Shift cylinder | |
| 31 | H***7 | Shim | |
| 32 | H***1 | Bush | |
| 33 | 8***9 | Plug | |
| 34 | H***5 | O-ring | |
| 35 | H***3 | Plunger | |
| 36 | H***1 | Frok | |
| 37 | H***4 | Shim | |
| 37 | H***6 | Shim | |
| 38 | H***1 | Spring | |
| 39 | D***1 | Passive cylinder gear | |
| 40 | Q***2 | Bearing | |
| 41 | D***6 | Tapper rolling bearing | |
| 42 | H***1 | Oil baffle disc | |
| 43 | H***2 | Adjusting washer | |
| 44 | H***0 | Space bush | |
| 45 | D***1 | Adjusting washer | |
| 46 | D***5 | Tapper rolling bearing | |
| 47 | D***1 | Selector fork | |
| 48 | D***4 | Adjusting nut | |
| 48 | H***2 | Adjusting nut | |
| 50 | 3***7 | Tapper rolling bearing | |
| 51 | D***2 | Collect oil cap | |
| 51 | H***1 | Collect oil cap | |
| 52 | D***5 | Differential case | |
| 52 | H***7 | Differential case | |
| 53 | D***1 | Bevel gear pair | |
| 53 | H***4 | Bevel gear pair | |
| 53 | H***7 | Bevel gear pair | |
| 53 | H***8 | Bevel gear pair | |
| 53 | H***1 | Bevel gear pair | |
| 54 | D***9 | Cross axle | |
| 54 | H***0 | Plant gear washer | |
| 55 | D***0 | Plant gear | |
| 56 | D***1 | Plant gear washer | |
| 57 | D***8 | Cross axle | |
| 57 | H***9 | Axle shaft gear | |
| 58 | 8***3 | Axle shaft gear washer | |
| 59 | 8***6 | Axle shaft gear | |
| 60 | D***7 | Hex flange toothed bolt | |
| 61 | D***6 | Differential case | |
| 62 | 3***0 | Adjustment nut | |
| 63 | D***5 | Adjusting nut | |
| 64 | D***0 | Shift sleeve | |
| 65 | H***1 | Lock piece | |
| 66 | D***7 | Lock piece | |
| 67 | D***3 | Lock piece | |
| 68 | Q***6 | Hex bolt | |
| 69 | D***3 | Shim | |
| 70 | H***3 | Bear | |
| 71 | 8***6 | Adjust nuts assembly | |
| 72 | D***3 | Axle differential output shaft | |
| 73 | Q***3 | Hex head bolts | |
| 74 | 8***1 | Anti-loose lock | |
| 75 | Q***8 | Hex bolt | |
| 76 | Q***6 | Болт |
