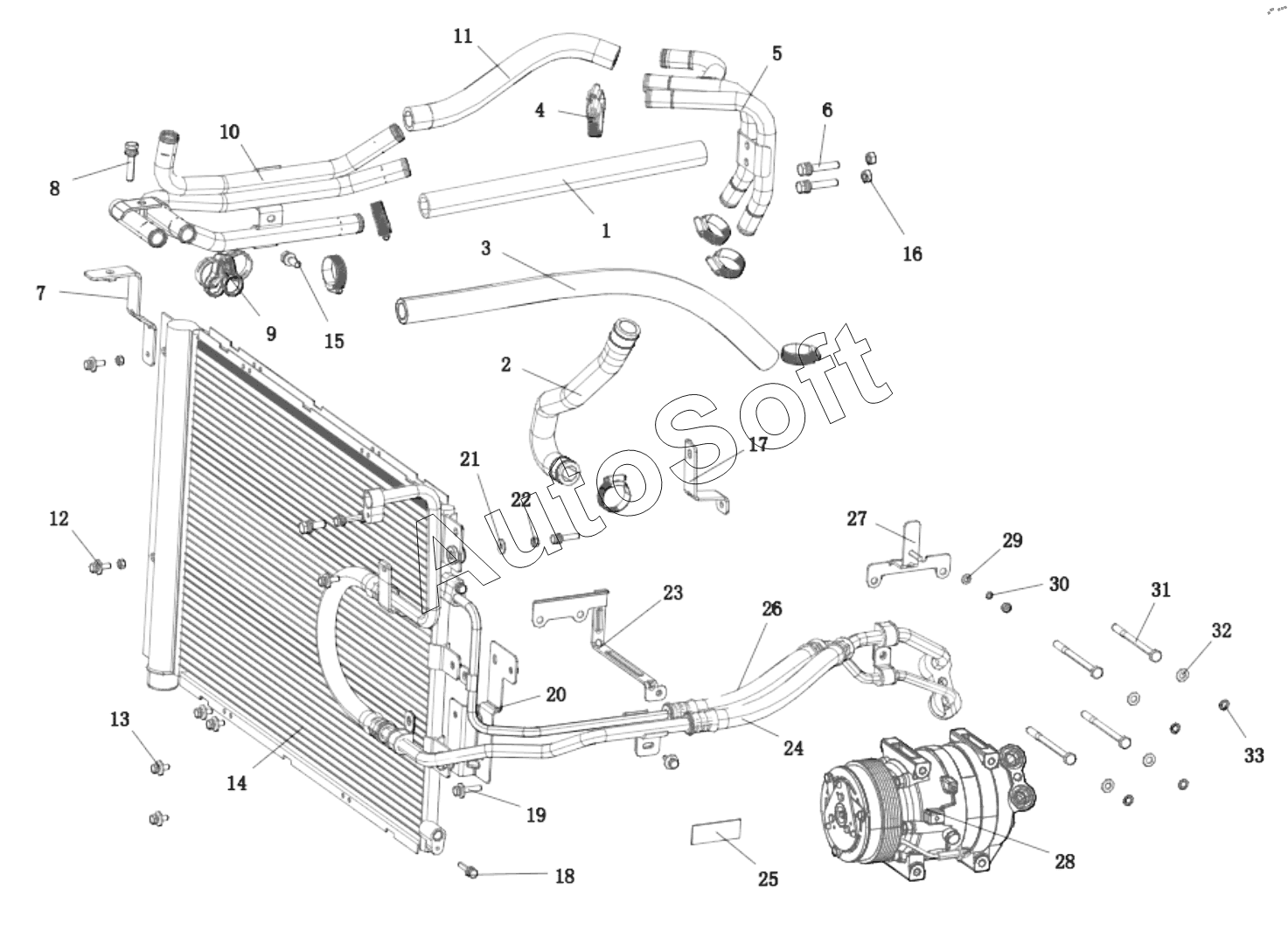

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000) (2023). DC14251845522 AIR CONDITIONING CHASSIS
17
33
32
31
30
29
28
27
26
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Rubber hose | |
| 2 | D***3 | Warm air hose for water intake | |
| 3 | 1***8 | Rubber hose | |
| 4 | 1***1 | Clip | |
| 5 | D***4 | Chassis heating hard pipe | |
| 6 | Q***0 | Hexagon head bolt, spring washer and plain washer | |
| 7 | D***2 | Heater bracket | |
| 8 | Q***0 | Hexagon head bolt, spring washer and plain washer | |
| 9 | D***1 | Elastic clamp | |
| 10 | D***4 | Heater chassis aluminum tube | |
| 11 | 1***8 | Rubber hose | |
| 12 | S***L | Hexagon head bolt, spring washer and plain washer | |
| 13 | S***L | Hexagon head bolt, spring washer and plain washer | |
| 14 | D***0 | Subcooled condenser assembly | |
| 15 | Q***0 | Hex head bolts, spring washers and flat washers assemblies | |
| 16 | Q***0 | Type 1 hex nut | |
| 17 | D***2 | Pipeline bracket | |
| 18 | Q***0 | Hexagon head bolt, spring washer and plain washer | |
| 19 | S***L | Hexagon head bolt, spring washer and plain washer | |
| 20 | D***8 | Pipeline bracket | |
| 21 | Q***0 | Big Washer | |
| 22 | Q***0 | Hexagon nut | |
| 23 | D***1 | Pipe fixing bracket | |
| 24 | D***2 | Evaporator-compressor connection tube | |
| 26 | D***8 | Compressor-condenser connection tube | |
| 27 | D***4 | Pipe support | |
| 28 | D***3 | Compressor assembly | |
| 29 | Q***0 | Plane Washer | |
| 30 | Q***0 | Washer | |
| 31 | Q***0 | Hexagonal head bolt | |
| 32 | Q***0 | Flat washer | |
| 33 | Q***0 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
