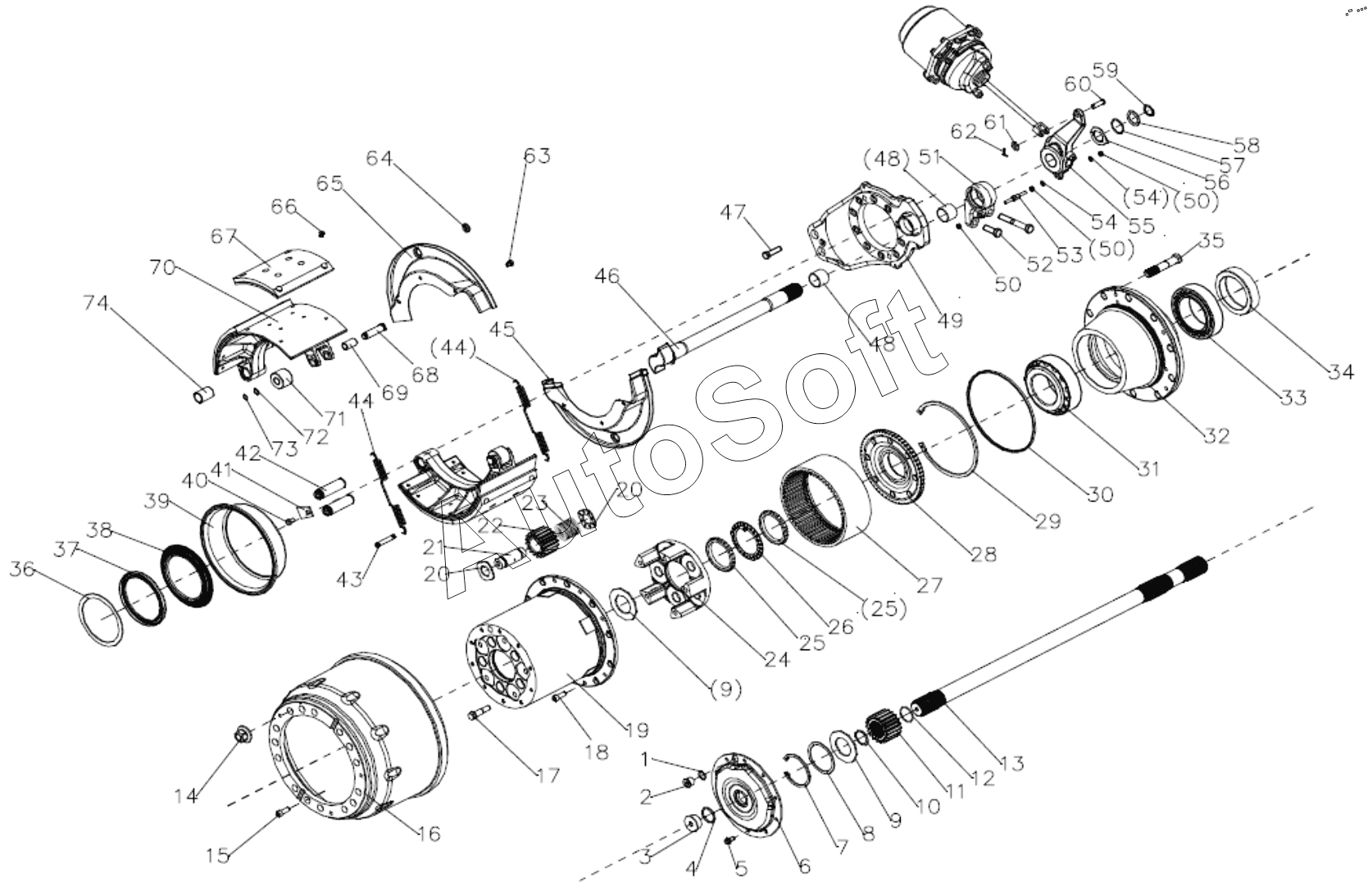

Каталог запасных частей к технике: Shaanxi Shacman SX33186T386 (X3000). HDZ300 (TGX) DOUBLE-STAGE REDUCTION TRANSAXLE SPARE PARTS CATALOG—WHEEL HUB AND BRAKE ASSEMBLY
1
2
3
4
5
6
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
11
11
12
13
13
13
13
14
15
16
17
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
46
46
46
46
46
46
47
48
48
49
50
50
50
51
51
52
52
52
53
54
54
55
55
55
55
55
55
56
57
58
58
58
58
59
60
61
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Packing ring | |
| 2 | 8***7 | Square head tapered plug | |
| 3 | D***1 | Square head tapered plug | |
| 4 | D***2 | Packing ring | |
| 5 | Q***2 | Hex flange surfaces bolt | |
| 6 | 8***6 | End cap | |
| 7 | 0***4 | Circlip for hole | |
| 7 | 0***6 | Circlip for hole | |
| 8 | 8***3 | Adjuster shim | |
| 8 | 8***4 | Adjuster shim | |
| 8 | 8***5 | Adjuster shim | |
| 8 | 8***8 | Adjuster shim | |
| 8 | 8***6 | Adjuster shim | |
| 8 | 8***3 | Adjuster shim | |
| 8 | 8***4 | Adjuster shim | |
| 8 | 8***5 | Adjuster shim | |
| 8 | 8***6 | Adjuster shim | |
| 8 | 8***7 | Adjuster shim | |
| 9 | 8***0 | Stop washer | |
| 9 | 8***8 | Stop washer | |
| 10 | 0***7 | Circlip for axle | |
| 11 | 8***4 | Central gear | |
| 11 | 8***4 | Central gear | |
| 12 | 0***5 | Circlip for axle | |
| 13 | D***7 | Hex flange toothed bolt | |
| 13 | D***8 | Cross axle | |
| 13 | D***5 | Half axis | |
| 13 | D***6 | Half axis | |
| 14 | 1***0 | Гайка | |
| 15 | Q***0 | Болт | |
| 16 | 8***4 | Brake drum | |
| 17 | 8***7 | Hex bolt | |
| 18 | Q***5 | Bolt | |
| 19 | 8***5 | Hub redactor case | |
| 19 | 8***0 | Hub redactor case | |
| 20 | 8***1 | Stop washer | |
| 20 | 8***0 | Stop washer | |
| 21 | 8***8 | Planet gear axle | |
| 21 | 8***9 | Planet gear axle | |
| 22 | 8***3 | Plant gear | |
| 22 | 8***9 | Plant gear | |
| 23 | D***7 | Quill roller bearing assembly | |
| 23 | D***8 | Quill roller bearing assembly | |
| 24 | 8***2 | Planet carrier | |
| 24 | 8***3 | Planet carrier | |
| 25 | 8***8 | Hex nut | |
| 26 | 8***4 | Locking washer | |
| 27 | 8***7 | Inside gear ring | |
| 27 | 8***1 | Inside gear ring | |
| 28 | 8***9 | Gear ring bearer | |
| 28 | 8***1 | Gear ring bearer | |
| 29 | D***5 | Circlip for hole | |
| 29 | D***6 | Circlip for hole | |
| 30 | 0***4 | O-ring | |
| 31 | 0***6 | Row-steep roller bearing | |
| 32 | 8***8 | Wheel hub | |
| 33 | 0***5 | Row-steep roller bearing | |
| 34 | D***0 | Space ring | |
| 35 | 8***3 | Wheel bolt | |
| 36 | 8***5 | Thrust gasket ring | |
| 37 | 0***1 | Grease packing | |
| 38 | 0***1 | Grease packing | |
| 39 | 8***3 | Oil baffle disc | |
| 40 | Q***2 | Hex flange surfaces bolt | |
| 41 | 8***5 | Защитная пластина | |
| 42 | 8***2 | Фиксатор | |
| 43 | 8***8 | Фиксатор | |
| 44 | 8***5 | Пружина | |
| 45 | D***2 | Кожух пыльника | |
| 46 | D***3 | Brake camshaft | |
| 46 | D***4 | Brake camshaft | |
| 46 | D***7 | Brake camshaft | |
| 46 | D***8 | Brake camshaft | |
| 46 | D***9 | Brake camshaft | |
| 46 | D***0 | Brake camshaft | |
| 46 | D***9 | Brake camshaft (left) | |
| 46 | D***0 | Brake camshaft (right) | |
| 47 | Q***2 | Hex bolt | |
| 48 | 1***7 | Bush | |
| 49 | D***3 | Brake floor | |
| 50 | Q***8 | Гайка | |
| 51 | D***5 | Bracket | |
| 51 | D***6 | Bracket | |
| 52 | Q***2 | Hex bolt | |
| 52 | Q***2 | Болт | |
| 52 | Q***2 | Hex bolt | |
| 53 | 8***8 | Stud | |
| 54 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 55 | 1***6 | Gap adjusting arm assembly | |
| 55 | 1***7 | Gap adjusting arm assembly | |
| 55 | D***3 | Brake adjuster | |
| 55 | D***4 | Brake adjuster | |
| 55 | D***5 | Brake adjuster | |
| 55 | D***6 | Brake adjuster | |
| 56 | 8***4 | Indicating plate | |
| 57 | 1***2 | Washer | |
| 58 | 1***8 | Adjusting washer | |
| 58 | 1***9 | Adjusting washer | |
| 58 | 1***0 | Adjusting washer | |
| 58 | 1***6 | Adjusting washer | |
| 59 | 1***6 | Circlip for axle | |
| 60 | 1***1 | Pin axle | |
| 61 | 1***5 | Flat washer | |
| 62 | 1***8 | Cotter pin | |
| 63 | Q***2 | Болт | |
| 64 | 1***7 | Choke plug | |
| 65 | D***3 | Кожух пыльника | |
| 66 | 8***8 | Заклепка | |
| 66 | 8***9 | Заклепка | |
| 67 | D***2 | Тормозная накладка верхняя | |
| 67 | D***3 | Тормозная накладка нижняя | |
| 68 | 8***0 | Фиксатор | |
| 69 | 8***0 | Bush | |
| 70 | D***1 | Тормозная колодка | |
| 71 | 8***3 | Roller | |
| 72 | 0***5 | Шайба | |
| 73 | 1***2 | Circlip for axle | |
| 74 | 8***7 | Bush |
