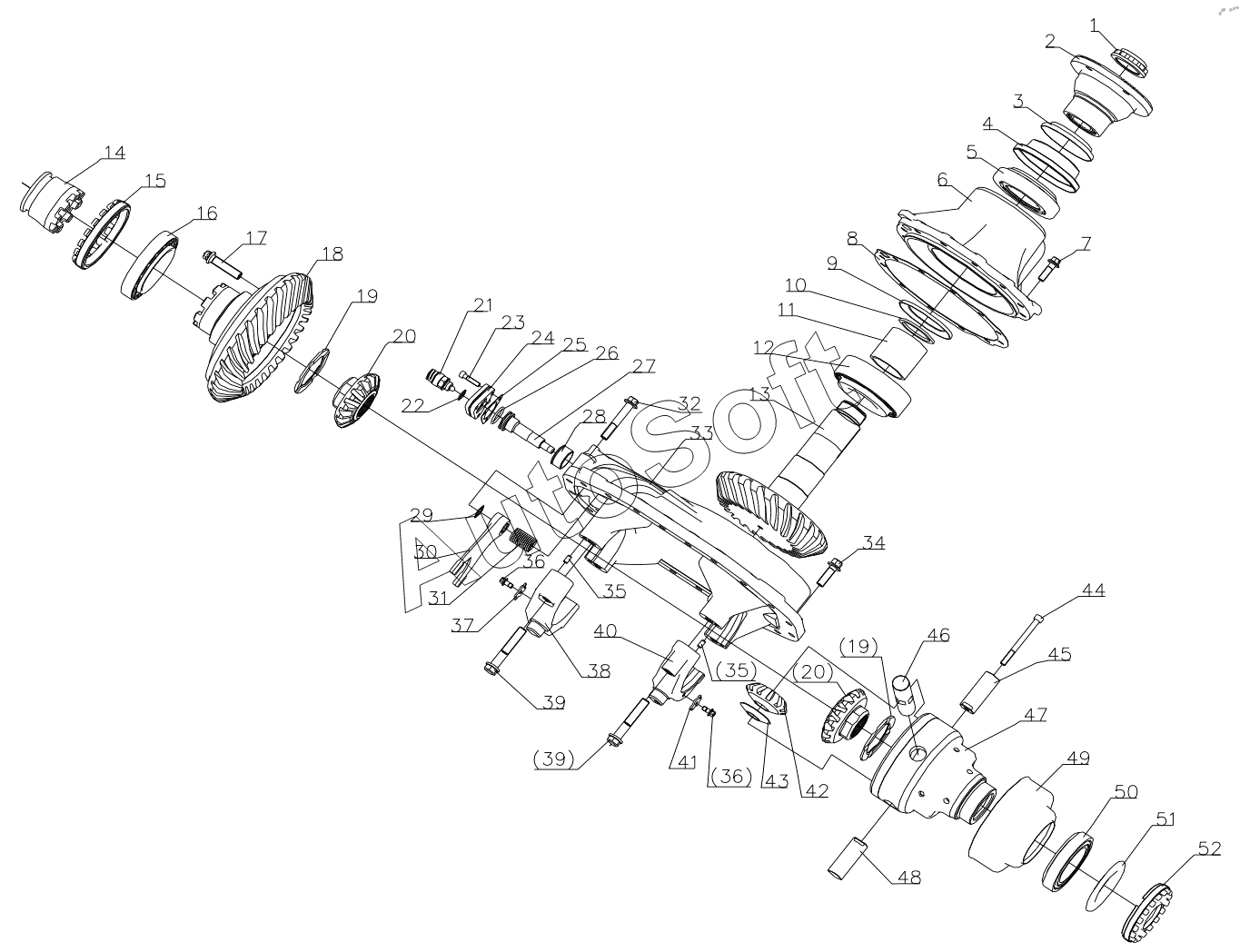

Каталог запасных частей к технике: Shaanxi Shacman SX33186T386 (X3000). HDZ300 (TGX) DOUBLE-STAGE REDUCTION TRANSAXLE SPARE PARTS CATALOG—MAIN REDUCER ASSEMBLY (REAR AXLE)
38
24
25
26
27
28
29
29
30
31
32
33
34
35
35
36
36
37
23
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
12
2
3
4
5
6
7
8
8
8
8
8
8
9
10
11
1
13
13
13
14
15
16
17
18
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | 8***5 | Lock piece | |
| 3 | 8***4 | Flange assembly | |
| 4 | 0***9 | Oil seal | |
| 5 | 0***8 | Row-steeproller bearing | |
| 6 | D***3 | Bearing seat | |
| 7 | D***0 | Bolt GB/T16674.2 | |
| 8 | D***1 | Adjusting washers | |
| 8 | D***2 | Adjusting washers | |
| 8 | D***3 | Adjusting washers | |
| 8 | D***4 | Adjusting washers | |
| 8 | D***5 | Adjusting washers | |
| 8 | D***6 | Washer | |
| 9 | 8***8 | Oil baffle disc | |
| 10 | 8***0 | Adjusting washer | |
| 11 | 8***0 | Space bush | |
| 12 | D***5 | Tapper rolling bearing | |
| 13 | D***7 | Tapered roller bearing | |
| 13 | D***5 | Driving bevel gear | |
| 13 | D***1 | Driving bevel gear | |
| 14 | D***0 | Shift sleeve | |
| 15 | D***5 | Adjusting nut | |
| 16 | 3***0 | Adjustment nut | |
| 17 | D***0 | Tapered roller bearing | |
| 18 | D***8 | Passive bevel gear | |
| 18 | D***6 | Passive bevel gear | |
| 18 | D***2 | Passive bevel gear | |
| 19 | 8***3 | Axle shaft gear washer | |
| 20 | 8***6 | Axle shaft gear | |
| 21 | 8***4 | Gearbox switch | |
| 22 | Q***8 | Шайба уплотнительная | |
| 23 | Q***5 | Inner hexagon bolt | |
| 24 | H***2 | Gasket | |
| 25 | H***7 | Shim | |
| 26 | H***5 | O-ring | |
| 27 | H***3 | Plunger | |
| 28 | H***4 | Bush | |
| 29 | H***4 | Shim | |
| 29 | H***6 | Shim | |
| 30 | D***1 | Selector fork | |
| 31 | H***1 | Spring | |
| 32 | D***4 | Bolt | |
| 33 | D***0 | Final drive case | |
| 34 | Q***2 | Hex screw | |
| 35 | Q***6 | Pin | |
| 36 | Q***6 | Hex bolt | |
| 37 | D***7 | Lock piece | |
| 38 | D***8 | Bearing cap | |
| 39 | D***0 | Hex flange toothed bolt | |
| 40 | D***9 | Bearing cap | |
| 41 | D***3 | Lock piece | |
| 42 | D***0 | Plant gear | |
| 43 | D***1 | Plant gear washer | |
| 44 | D***1 | Bolt | |
| 45 | D***5 | Cross axle | |
| 46 | D***4 | Cross axle | |
| 47 | D***9 | Differential case | |
| 48 | D***6 | Cross axle | |
| 49 | D***2 | Collect oil cap | |
| 50 | D***1 | Tapper rolling bearing | |
| 51 | D***2 | Collect oil plate | |
| 52 | D***3 | Adjusting nut |
