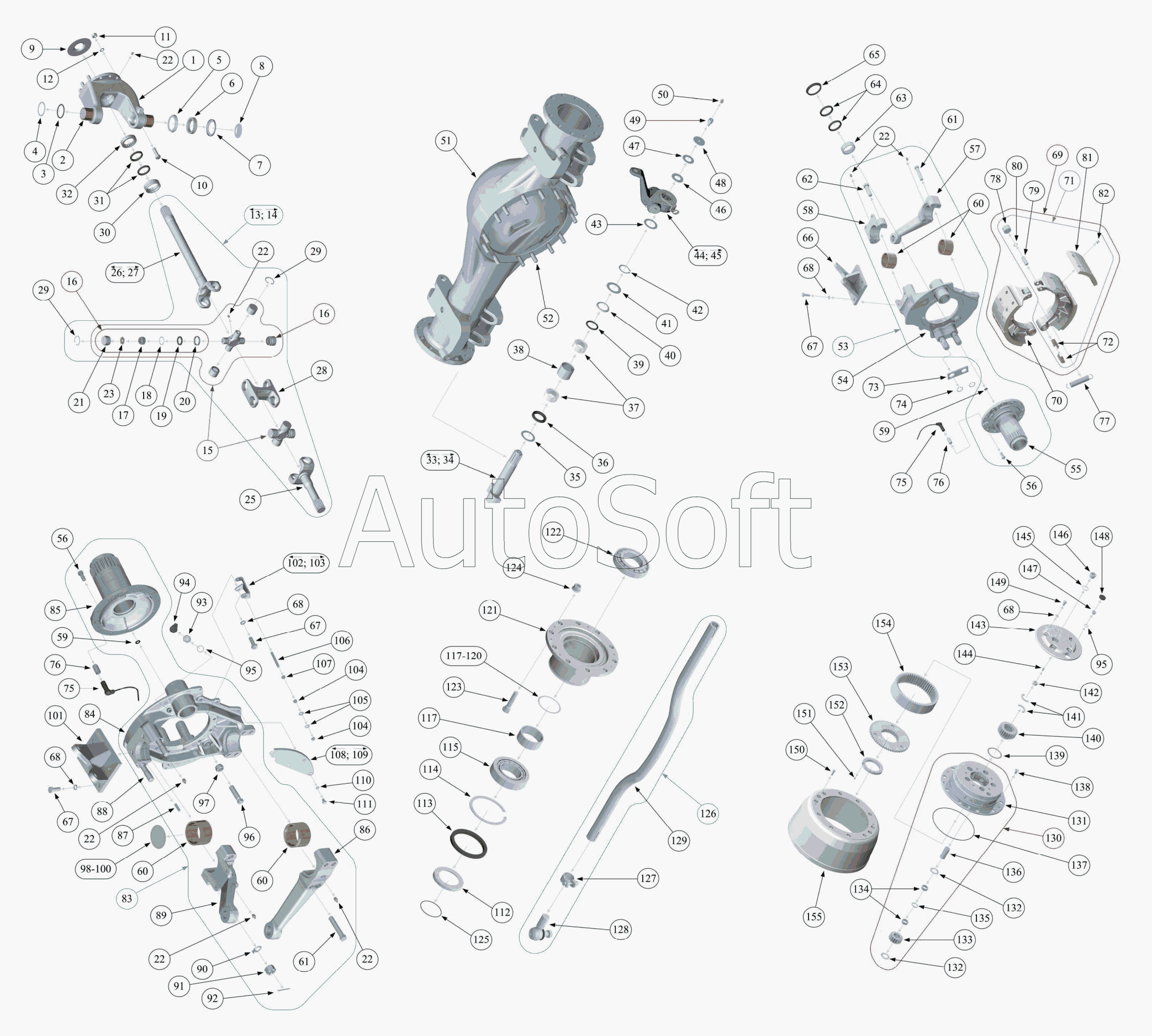

Каталог запасных частей к технике: Мадара Мосты 65224 (2010). Запасные детали передних ведущих мостов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
22
22
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
53
53
54
55
56
56
57
58
59
59
60
60
60
61
61
62
63
64
65
66
67
67
67
68
68
68
68
69
70
71
71
71
71
71
72
73
74
75
75
76
76
77
78
79
80
81
82
83
83
83
84
85
86
87
88
89
90
91
92
93
94
95
95
96
97
98
99
100
101
102
103
104
104
105
106
107
108
109
110
111
112
113
114
115
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 340-007-2109 | 3***9 | Вилка поворотного кулака | |
| 340-022-2301 | 3***1 | Ступица | |
| 340-042-7401 | 3***1 | Ступица с картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе (поз. 117 и 126) | |
| 41-001-2043 | 4***3 | Венец зубчатый | |
| 41-022-5221 | 4***1 | Шпилька М 18x1,5x38 | |
| 41-048-2116 | 4***6 | Рычаг рулевой трапеции | |
| 633-02.00.00 | 6***0 | Колесно-ступичная группа правая | |
| 633-03.00.00 | 6***0 | Колесно-ступичная группа левая | |
| 633.2-02.00.00 | 6***0 | Колесно-ступичная группа правая | |
| 1 | 3***1 | Вилка поворотного кулака | |
| 2 | 4***8 | Втулка | |
| 3 | 3***2 | Кольцо 69,1x5,8 | |
| 4 | 4***1 | Кольцо фрикционное | |
| 5 | 3***9 | Крышка | |
| 6 | 3***5 | Подшипник 81114 TN | |
| 7 | 4***9 | Крышка | |
| 8 | 4***4 | Крышка | |
| 9 | 4***9 | Шайба направляющая | |
| 10 | 4***1 | Болт | |
| 11 | 3***8 | Гайка М18х1,5 | |
| 12 | 3***2 | Шайба 18Л | |
| 13 | 3***5 | Шарнир левый | |
| 14 | 3***5 | Шарнир правый | |
| 15 | 3***5 | Крестовина | |
| 16 | 4***3 | Подшипник | |
| 17 | 3***9 | Ролик игольчаты 3x23,8 А | |
| 18 | 4***1 | Крышка ролики игольчатые | |
| 19 | 4***6 | Уплотнитель | |
| 20 | 4***0 | Крышка уплотнителя | |
| 21 | 4***1 | Подшипник | |
| 22 | 3***6 | Пресс-масленка 1.3 (М10x1) | |
| 23 | 4***1 | Прокладка фрикционная | |
| 24 | 3***1 | Крестовина | |
| 25 | 3***7 | Вал ведущий внешний | |
| 26 | 3***7 | Вал ведущий внутренний левый | |
| 27 | 3***7 | Вал ведущий внутренний правый | |
| 28 | 3***3 | Шарнир | |
| 29 | 7***1 | Кольцо стопорное А52 | |
| 30 | 4***1 | Втулка | |
| 31 | 3***5 | Кольцо уплотнительное 60x75x8 | |
| 32 | 3***6 | Подшипник RNU 210 | |
| 33 | 3***1 | Кулак разжимной левый | |
| 34 | 3***1 | Кулак разжимной правый | |
| 35 | 4***1 | Шайба | |
| 36 | 3***4 | Уплотнитель G 40x58x8 | |
| 37 | 3***6 | Подшипник RNA 4006 V | |
| 38 | 3***6 | Втулка распорная | |
| 39 | 3***1 | Кольцо 39,1x5,8 | |
| 40 | 4***9 | Крышка | |
| 41 | 4***1 | Кольцо опорное | |
| 42 | 3***0 | Кольцо стопорное В 40 | |
| 43 | 8***2 | Шайба 38x56 | |
| 44 | 3***4 | Рычаг регулировочный Haldex | |
| 45 | 3***5 | Рычаг регулировочный Haldex | |
| 46 | 3***1 | Прокладка | |
| 47 | 3***1 | Прокладка | |
| 48 | 6***8 | Шайба | |
| 49 | 4***7 | Наконечник | |
| 50 | 3***8 | Пресс-масленка 2.3.45 (М10x1) | |
| 51 | 6***0 | Балка переднего моста | |
| 52 | 3***1 | Шпилька | |
| 53 | 3***1 | Поворотный кулак с рычагами правый | |
| 53 | 3***1 | Поворотный кулак правый | |
| 53 | 3***1 | Поворотный кулак с рычагами правый (без цапфы) | |
| 53 | 6***0 | Поворотный кулак с рычагами правый | |
| 53 | 6***0 | Поворотный кулак правый | |
| 53 | 6***0 | Поворотный кулак с рычагами правый | |
| 54 | 3***9 | Вилка поворотного кулака | |
| 55 | 4***1 | Цапфа | |
| 56 | 3***5 | Болт М12x1,5x30 | |
| 57 | 4***6 | Рычаг рулевой трапеции | |
| 58 | 4***2 | Крышка | |
| 59 | 3***0 | Кольцо 6x2,5 | |
| 60 | 4***1 | Втулка | |
| 61 | 3***6 | Болт М16х85 | |
| 62 | 3***7 | Болт М20х70 | |
| 63 | 3***5 | Подшипник NK 60/25 | |
| 64 | 3***8 | Кольцо уплотнительное 60x72x8 | |
| 65 | 3***0 | Кольцо уплотнительное 70x80x7/10 | |
| 66 | 6***0 | Держатель тормозного цилиндра правый | |
| 67 | 3***1 | Болт М12х30 | |
| 68 | 3***9 | Шайба 12Н | |
| 69 | 3***6 | Пара тормозных колодок | |
| 70 | 3***6 | Колодка тормозная с накладками верхняя | |
| 71 | 3***6 | Колодка тормозная с накладками нижняя | |
| 71 | 4***1 | Колодка верхняя | |
| 71 | 4***1 | Колодка нижняя | |
| 71 | 4***6 | Колодка тормозная с втулками | |
| 71 | 4***6 | Колодка тормозная с втулками | |
| 72 | 4***1 | Втулка | |
| 73 | 4***7 | Планка соединительная | |
| 74 | 3***6 | Кольцо стопорное В 30 | |
| 75 | 4***0 | Датчик АБС | |
| 76 | 8***4 | Втулка датчика | |
| 77 | 6***2 | Пружина тормозных колодок | |
| 78 | 3***0 | Ролик колодки | |
| 79 | 3***1 | Ось для ролика | |
| 80 | 3***0 | Кольцо стопорное В 18 | |
| 81 | 3***7 | Заклепка 8x18 | |
| 82 | 3***1 | Накладка тормозная | |
| 83 | 3***1 | Поворотный кулак левый | |
| 83 | 6***0 | Поворотный кулак с рычагами левый | |
| 83 | 6***0 | Поворотный кулак с рычагами левый (без цапфы) | |
| 84 | 3***9 | Вилка поворотного кулака | |
| 85 | 4***1 | Цапфа | |
| 86 | 4***6 | Рычаг рулевой трапеции | |
| 87 | 3***8 | Штифт 8x30 | |
| 88 | 6***2 | Шпилька | |
| 89 | 6***1 | Рычаг рулевой управлении | |
| 90 | 3***8 | Шайба стопорная 20 | |
| 91 | 3***4 | Гайка M20x1,5 | |
| 92 | 3***1 | Шплинт разводной 4x40 | |
| 93 | 4***8 | Сапун | |
| 94 | 4***6 | Колпачок сапуна | |
| 95 | 3***2 | Кольцо 18x24 | |
| 96 | 3***8 | Винт | |
| 97 | 3***3 | Гайка М16 | |
| 98 | 4***1 | Шайба регулировочная | |
| 99 | 4***1 | Шайба регулировочная | |
| 100 | 4***1 | Шайба регулировочная | |
| 101 | 6***0 | Держатель тормозного цилиндра левый | |
| 102 | 6***5 | Кронштейн левый | |
| 103 | 6***5 | Кронштейн правый | |
| 104 | 3***3 | Гайка М8-04 | |
| 105 | 3***4 | Шайба М8 | |
| 106 | 3***1 | Шпилька | |
| 107 | 3***2 | Гайка М8 | |
| 108 | 4***8 | Щит левый | |
| 109 | 4***8 | Щит правый | |
| 110 | 3***6 | Шайба 8Н | |
| 111 | 3***4 | Болт М8х12 | |
| 112 | 4***9 | Кольцо уплотнительное | |
| 113 | 3***2 | Уплотнитель 1ННI 155x190x17,54+HR | |
| 114 | 4***6 | Кольцо стопорное | |
| 115 | 3***7 | Подшипник 32221 Е | |
| 116 | 3***7 | Втулка распорная | |
| 117 | 3***7 | Прокладка регулировочная 0,15 | |
| 118 | 4***1 | Прокладка регулировочная 0,3 | |
| 119 | 4***1 | Прокладка регулировочная 0,5 | |
| 120 | 4***1 | Прокладка регулировочная 1,0 | |
| 121 | 3***1 | Ступица с венец зубчатый | |
| 122 | 3***5 | Подшипник 30221 | |
| 123 | 6***1 | Болт барабанный | |
| 124 | 3***0 | Гайка М 22х1,5 | |
| 125 | 3***3 | Кольцо 105х3 | |
| 126 | 3***6 | Тяга рулевая поперечная в сборе | |
| 127 | 3***3 | Скоба | |
| 128 | 5***0 | Головка поперечной тяги | |
| 129 | 3***1 | Тяга рулевая поперечная | |
| 130 | 3***4 | Картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе | |
| 131 | 3***4 | Картер колесного редуктора | |
| 132 | 4***1 | Шайба опорная сателлитов | |
| 133 | 4***2 | Сателлит редуктора | |
| 134 | 3***1 | Ролик игольчатый 3х13,5 | |
| 135 | 4***6 | Кольцо распорное | |
| 136 | 4***1 | Ось сателлитов | |
| 137 | 3***7 | Кольцо 250x3 | |
| 138 | 3***4 | Винт 1В М12x25 | |
| 139 | 4***2 | Кольцо фрикционное | |
| 140 | 4***1 | Ведущая шестерня колесного редуктора | |
| 141 | 4***6 | Сегмент стопорный | |
| 142 | 4***1 | Упор полуоси | |
| 143 | 3***1 | Колпачок держателя сателлитных колес | |
| 144 | 4***8 | Штифт | |
| 145 | 3***1 | Кольцо 30x36 | |
| 146 | 4***7 | Пробка магнитная М 30х 1,5 | |
| 147 | 4***6 | Пробка | |
| 148 | 4***7 | Заглушка | |
| 149 | 3***2 | Болт М12х1,5x20 | |
| 150 | 3***7 | Болт М10х30 | |
| 151 | 3***1 | Винт М6х16 | |
| 152 | 4***7 | Гайка с прорезями | |
| 153 | 6***1 | Соединитель | |
| 154 | 6***6 | Колесо опорное колесного редуктора | |
| 155 | 3***1 | Барабан тормозной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
