Каталог запасных частей к технике: Мадара Мосты 65224 (2010). Запасные детали среднего и заднего ведущих мостов
156
157
158
159
160
161
162
163
164
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
181
182
184
185
186
187
188
189
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
212
213
214
215
216
217
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
242
243
244
244
245
245
246
247
248
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
262
262
263
264
265
266
267
268
269

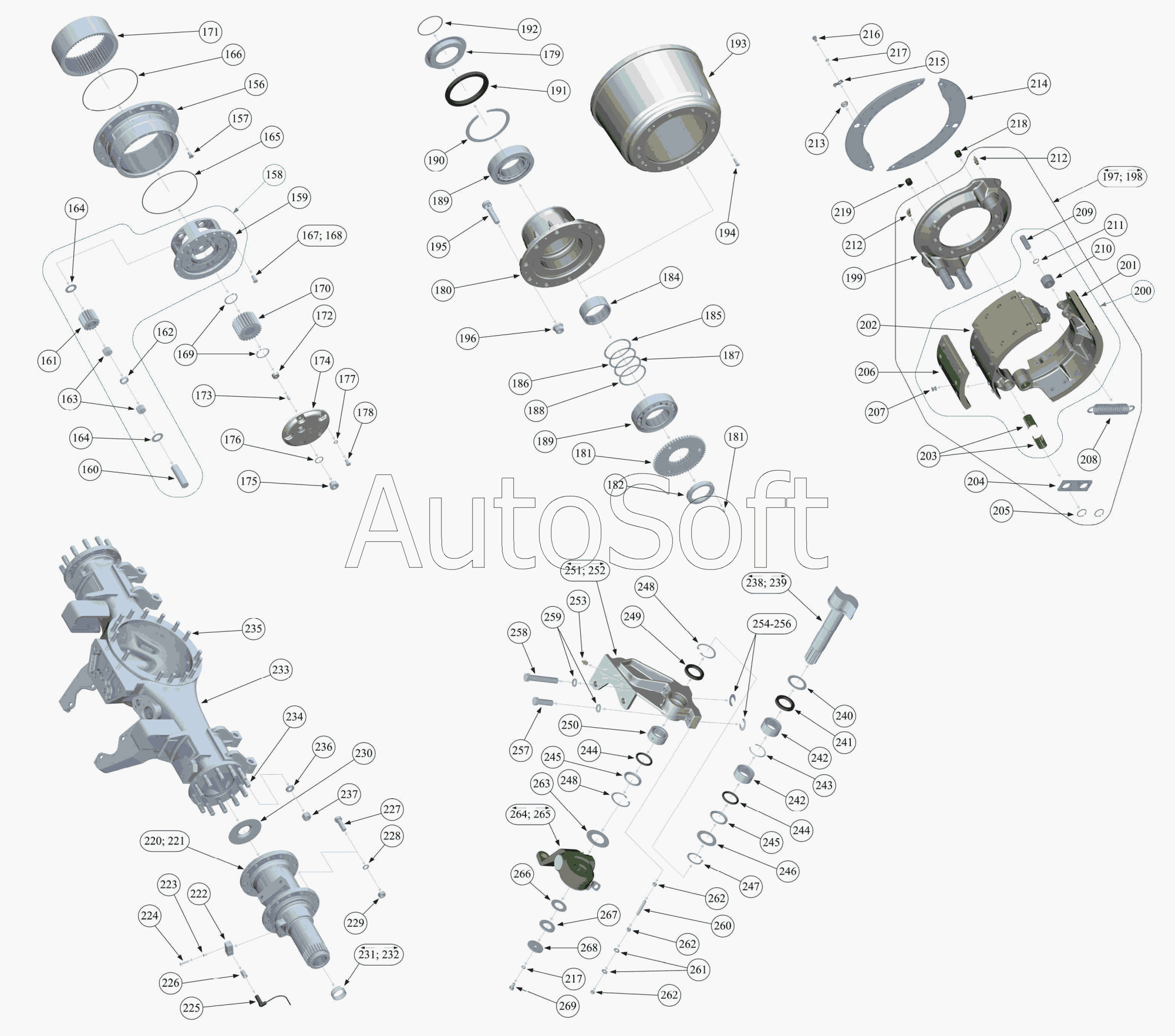

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 333-03.01.01 | 3***1 | Суппорт | |
| 41-001-2043 | 4***3 | Венец зубчатый | |
| 41-038-5001 | 4***1 | Палец тормозных колодок | |
| 631-02.00.01 | 6***1 | Ступица | |
| 631-03.00.00 | 6***0 | Колесно-ступичная группа левая | |
| 631-03.04.00 | 6***0 | Ступица колеса с картер колесного редуктора в сборе | |
| 631-03.10.10 | 6***0 | Колодка тормозная с втулками | |
| 631-03.11.10 | 6***0 | Колодка тормозная с втулками | |
| 631-04.00.00 | 6***0 | Колесно-ступичная группа правая | |
| 637-01.00.00 | 6***0 | Балка среднего моста | |
| 156 | 6***1 | Картер колесного редуктора | |
| 157 | 3***4 | Винт М12х25 | |
| 158 | 6***0 | Держатель сателлитных колес с сателлитов в сборе | |
| 159 | 6***1 | Держатель сателлитных колес | |
| 160 | 6***2 | Ось сателлитов | |
| 161 | 4***2 | Сателлит z = 16 | |
| 162 | 4***6 | Втулка распорная | |
| 163 | 3***9 | Ролик игольчаты 3x23,8 А | |
| 164 | 4***1 | Шайба опорная сателлитов | |
| 165 | 3***0 | О - кольцо 220x3 | |
| 166 | 3***7 | Кольцо 250x3 | |
| 167 | 3***3 | Болт М12х1,5х25 | |
| 168 | 3***1 | Болт | |
| 169 | 3***7 | Кольцо стопорное В 52 | |
| 170 | 6***5 | Ведущая шестерня колесного редуктора z=24 | |
| 171 | 4***2 | Колесо опорное колесного редуктора z = 56 | |
| 172 | 4***2 | Опора | |
| 173 | 4***8 | Штифт | |
| 174 | 3***1 | Колпачок держателя сателлитных колес | |
| 175 | 4***7 | Пробка магнитная М 30х 1,5 | |
| 176 | 3***1 | Кольцо 30x36 | |
| 177 | 3***9 | Шайба 12Н | |
| 178 | 3***2 | Болт М12х1,5x20 | |
| 179 | 6***0 | Кольцо уплотнительное в сборе | |
| 180 | 6***0 | Ступица | |
| 181 | 6***1 | Соединитель | |
| 182 | 4***7 | Гайка с прорезями | |
| 183 | 3***1 | Винт М6х16 | |
| 184 | 3***7 | Втулка распорная | |
| 185 | 3***7 | Прокладка регулировочная 0,15 | |
| 186 | 4***1 | Прокладка регулировочная 0,3 | |
| 187 | 4***1 | Прокладка регулировочная 0,5 | |
| 188 | 4***1 | Прокладка регулировочная 1,0 | |
| 189 | 3***7 | Подшипник 32221 Е | |
| 190 | 4***6 | Кольцо стопорное | |
| 191 | 3***2 | Уплотнитель 1ННI 155x190x17,54+HR | |
| 192 | 3***3 | Кольцо 105х3 | |
| 193 | 3***1 | Барабан тормозной | |
| 194 | 3***7 | Болт М10х30 | |
| 195 | 6***2 | Болт барабанной | |
| 196 | 3***0 | Гайка М 22х1,5 | |
| 197 | 6***0 | Суппорт колесных тормозов с колодками в сборе | |
| 198 | 6***0 | Суппорт колесных тормозов с колодками в сборе | |
| 199 | 3***0 | Суппорт колесных тормозов в сборе | |
| 200 | 6***0 | Пара тормозных колодок | |
| 201 | 6***0 | Колодка тормозная с накладками в сборе нижняя | |
| 202 | 6***0 | Колодка тормозная с накладками в сборе верхняя | |
| 203 | 4***1 | Втулка | |
| 204 | 4***7 | Планка соединительная | |
| 205 | 3***6 | Кольцо стопорное В 30 | |
| 206 | 3***1 | Накладка тормозная 3658 F | |
| 207 | 3***7 | Заклепка 8x18 | |
| 208 | 6***2 | Пружина тормозных колодок | |
| 209 | 3***1 | Ось для ролика | |
| 210 | 3***0 | Ролик колодки | |
| 211 | 3***0 | Кольцо стопорное В 18 | |
| 212 | 3***8 | Пресс-масленка 2.3.45 (М10x1) | |
| 213 | 4***8 | Заглушка | |
| 214 | 4***8 | Щит | |
| 215 | 4***4 | Скоба | |
| 216 | 3***4 | Болт М8х12 | |
| 217 | 3***6 | Шайба 8Н | |
| 218 | 4***4 | Втулка резиновая | |
| 219 | 4***4 | Втулка резиновая | |
| 220 | 6***0 | Цапфа в сборе левая | |
| 221 | 6***0 | Цапфа в сборе правая | |
| 222 | 4***8 | Консоль | |
| 223 | 3***5 | Шайба 6Н | |
| 224 | 3***3 | Болт М6х35 | |
| 225 | 4***0 | Датчик АБС | |
| 226 | 8***4 | Втулка датчика | |
| 227 | 3***9 | Болт М18x1,5x55 | |
| 228 | 3***2 | Шайба 18Л | |
| 229 | 3***8 | Гайка М18х1,5 | |
| 230 | 4***9 | Шайба направляющая | |
| 231 | 4***1 | Спираль уплотнительная левая | |
| 232 | 4***1 | Спираль уплотнительная правая | |
| 233 | 6***0 | Балка заднего моста | |
| 234 | 6***6 | Шпилька | |
| 235 | 3***1 | Шпилька | |
| 236 | 6***7 | Шайба | |
| 237 | 6***9 | Гайка ^0x1,5 | |
| 238 | 6***1 | Кулак разжимной левый | |
| 239 | 6***2 | Кулак разжимной правый | |
| 240 | 4***1 | Шайба | |
| 241 | 3***4 | Уплотнитель G 40x58x8 | |
| 242 | 3***6 | Подшипник RNA 4006 V | |
| 243 | 4***9 | Кольцо распорное | |
| 244 | 3***1 | Кольцо 39,1х5,8 | |
| 245 | 4***9 | Крышка | |
| 246 | 4***1 | Кольцо опорное | |
| 247 | 3***0 | Кольцо стопорное В 40 | |
| 248 | 3***0 | Кольцо стопорное А 55 | |
| 249 | 3***8 | Уплотнитель 40x55x7 | |
| 250 | 4***1 | Втулка | |
| 251 | 3***8 | Кронштейн левый | |
| 252 | 3***8 | Кронштейн правый | |
| 253 | 3***6 | Пресс-масленка 1.3 (М10x1) | |
| 254 | 3***0 | Шайба быстросъемная 0,2 | |
| 255 | 3***1 | Шайба быстросъемная 0,5 | |
| 256 | 3***2 | Шайба быстросъемная 1,0 | |
| 257 | 3***5 | Болт М16x1,5x50 | |
| 258 | 3***9 | Болт М16x1,5x95 | |
| 259 | 3***0 | Шайба 16Н | |
| 260 | 3***1 | Шпилька | |
| 261 | 3***4 | Шайба М8 | |
| 262 | 3***2 | Гайка М8 | |
| 263 | 3***1 | Шайба | |
| 264 | 3***5 | Рычаг регулировочный «Халдекс» | |
| 265 | 3***6 | Рычаг регулировочный «Халдекс» | |
| 266 | 3***1 | Прокладка | |
| 267 | 3***1 | Прокладка | |
| 268 | 6***8 | Шайба | |
| 269 | 3***8 | Болт М8х14 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
