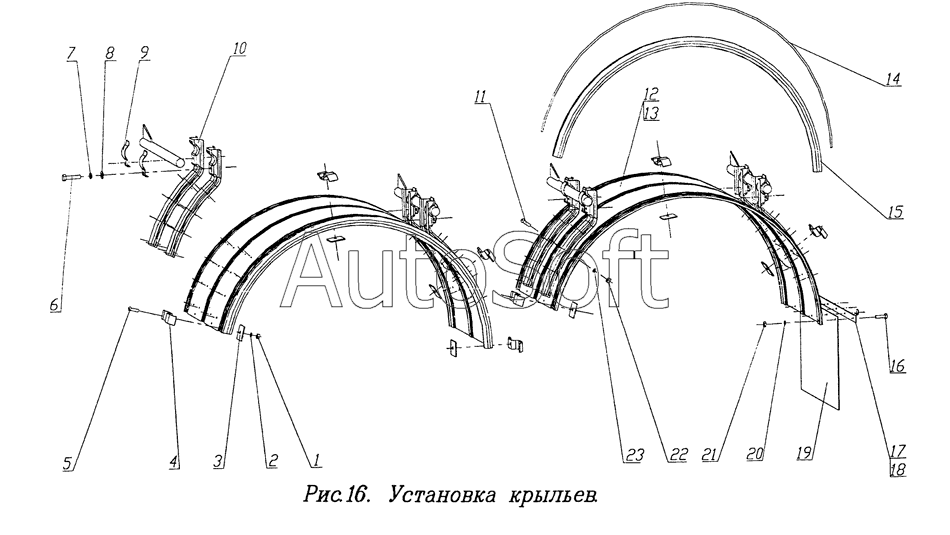

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Установка крыльев
12
23
22
21
20
19
18
17
16
15
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 2 | 2***4 | Шайба 6Л 65Г 06 ГОСТ 6402-70 | |
| 3 | 9***1 | Подкладка фиксатора | |
| 4 | 9***0 | Фиксатор | |
| 5 | 2***7 | Винт М6-6gx20.48.016 ГОСТ 17473-80 | |
| 6 | 2***2 | Болт М8-6gx35.68.016 ГОСТ 7796-70 | |
| 7 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 8 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 9 | 9***9 | Зажим кронштейна крыла | |
| 10 | 9***5 | Кронштейн | |
| 11 | 2***7 | Винт М6-6gx20.48.016 ГОСТ 17473-80 | |
| 12 | 9***0 | Крыло левое | |
| 13 | 9***9 | Крыло правое | |
| 15 | 9***1 | Обечайка крыла | |
| 16 | 2***1 | Болт М6-6gx22.68.016 ГОСТ 7798-70 | |
| 17 | 9***1 | Подкладка крыла наружная левая | |
| 18 | 9***0 | Подкладка крыла наружная правая | |
| 19 | 3***0 | Брызговик крыла | |
| 20 | 2***4 | Шайба 6Л 65Г 06 ГОСТ 6402-70 | |
| 21 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 22 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 23 | 2***4 | Шайба 6Л 65Г 06 ГОСТ 6402-70 |
