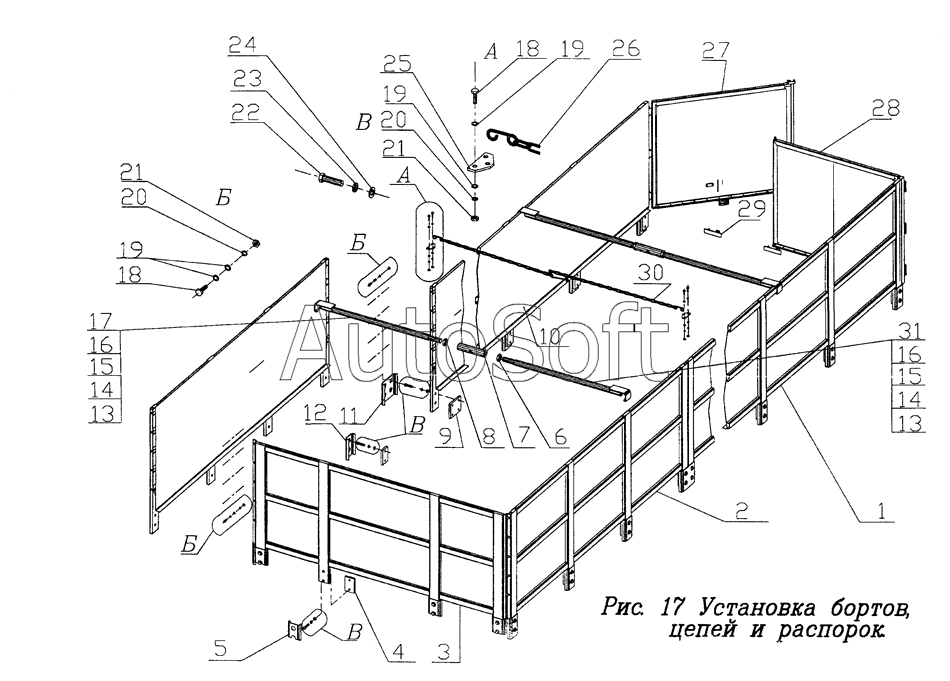

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Установка бортов, цепей и распорок
16
16
31
30
29
28
27
26
25
24
23
22
21
21
20
20
19
19
19
18
18
17
1
15
15
14
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Борт боковой № 2 левый | |
| 2 | 3***0 | Борт боковой № 1 | |
| 3 | 3***0 | Борт передний | |
| 4 | 3***0 | Подкладка № 1 | |
| 5 | 3***5 | Гнездо переднее | |
| 6 | 3***7 | Гайка левая | |
| 7 | 3***2 | Стяжка | |
| 8 | 3***6 | Гайка правая | |
| 9 | 3***3 | Подкладка № 2 | |
| 10 | 3***2 | Борт боковой № 2 правый | |
| 11 | 3***7 | Гнездо № 2 | |
| 12 | 3***5 | Гнездо № 1 | |
| 13 | 3***8 | Уголок | |
| 14 | 3***9 | Пластина | |
| 15 | 3***1 | Пластина | |
| 16 | 3***5 | Труба | |
| 17 | 3***3 | Кронштейн правый | |
| 18 | 2***1 | Болт М10-6gx35.68.016ГОСТ 7796-70 | |
| 19 | 2***6 | Шайба 10 ОСТ 37.001.144-75 | |
| 20 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 22 | 2***5 | Болт М16-6gx 60.68.016 ГОСТ 7796-70 | |
| 23 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 24 | 2***7 | Шайба 16 ОСТ 37.001.144-75 | |
| 25 | 3***0 | Кронштейн цепи | |
| 26 | 9***6 | Цепь стойки каркаса тента | |
| 27 | 3***0 | Дверь задняя правая | |
| 28 | 3***1 | Дверь задняя левая | |
| 29 | 3***0 | Ловушка | |
| 30 | 9***2 | Цепь стойки каркаса тента с рычагом | |
| 31 | 3***4 | Кронштейн левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
