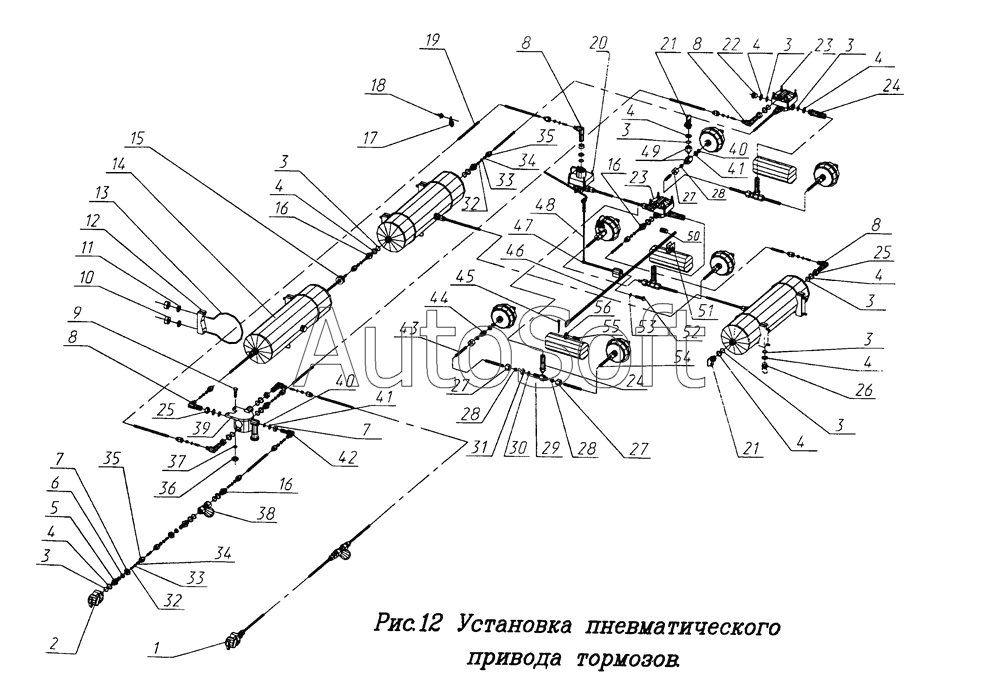

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Установка пневматического привода тормозов
43
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
40
41
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
1
16
16
16
17
18
19
20
21
21
22
23
23
24
24
25
25
26
27
27
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Головка соединительная тип "Палм" | |
| 2 | 1***0 | Головка соединительная тип "Палм" | |
| 3 | 7***2 | Кольцо 020-025-30-2-3 ГОСТ 18829-73 | |
| 4 | 7***0 | Шайба | |
| 5 | 9***0 | Штуцер | |
| 6 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 7 | 2***1 | Гайка М16x1,5.6Н.6.016 ГОСТ 5915-70 | |
| 8 | 9***0 | Угольник | |
| 9 | 2***8 | Болт М10-6gx28.68.016 ГОСТ 7796-70 | |
| 10 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 11 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 12 | 7***5 | Прокладка воздушного баллона | |
| 13 | 7***5 | Хомут крепления воздушного баллона | |
| 14 | 9***5 | Баллон воздушный тормозов | |
| 15 | 2***2 | Втулка | |
| 16 | 9***0 | Штуцер | |
| 17 | 1***0 | Хомутик | |
| 18 | 2***3 | Кнопка | |
| 19 | Т***я | Трубка полиамидная 10x1,0 | |
| 20 | 4***0 | Регулятор тормозных сил | |
| 21 | 1***0 | Клапан контрольного вывода | |
| 22 | 4***2 | Пробка | |
| 23 | 1***0 | Клапан ускорительный | |
| 24 | 3***5 | Шланг гибкий тормозных камер | |
| 25 | 4***6 | Гайка | |
| 26 | 1***0 | Кран слива конденсата | |
| 27 | 4***1 | Гайка накидная | |
| 28 | 4***1 | Муфта конусная | |
| 29 | 7***1 | Тройник | |
| 30 | 2***0 | Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 | |
| 31 | 2***8 | Гайка М18x1,5.6Н.6.016 ГОСТ 5915-70 | |
| 32 | 9***0 | Трубка | |
| 33 | 9***0 | Кольцо 010-013-19 ГОСТ9833-73 | |
| 34 | 9***0 | Втулка | |
| 35 | 9***0 | Гайка накидная | |
| 36 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 37 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 38 | 1***0 | Фильтр магистральный | |
| 39 | 9***1 | Воздухораспределитель | |
| 40 | 9***6 | Кольцо 014-018-25-2-2 ГОСТ 18829-73 | |
| 41 | 9***6 | Шайба | |
| 42 | 3***2 | Угольник | |
| 43 | 3***5 | Трубка тормозной камеры | |
| 44 | 4***1 | Штуцер | |
| 45 | 2***8 | Шплинт 3,2x16.016 ГОСТ 397-79 | |
| 46 | 9***0 | Тяга упругого элемента | |
| 47 | 1***0 | Упругий элемент | |
| 48 | 3***2 | Штанга | |
| 49 | 8***2 | Тройник | |
| 50 | 9***5 | Втулка | |
| 51 | 9***0 | Кронштейн упругого элемента | |
| 52 | 2***0 | Болт М12-6gx30.68.016 ГОСТ 7796-70 | |
| 53 | 2***7 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 54 | 3***4 | Трубка тормозной камеры | |
| 55 | 2***0 | Палец 10x35 ОСТ 37.001.163-73 | |
| 56 | 9***2 | Кронштейн упругого элемента |
