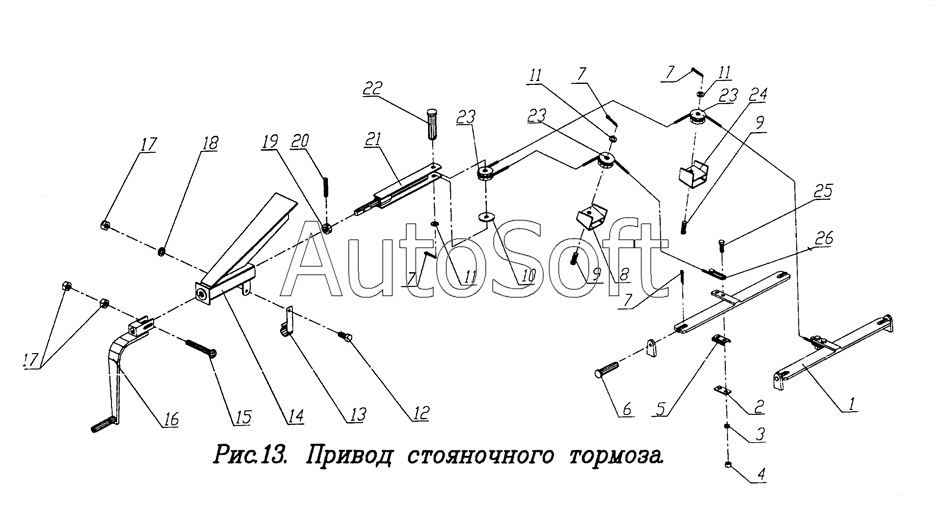

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Привод стояночного тормоза
14
26
25
24
24
23
23
22
21
20
19
18
17
17
16
15
1
13
12
12
11
11
10
9
9
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Балансир привода стояночного тормоза | |
| 2 | 8***4 | Фиксатор ограничительной планки троса | |
| 3 | 2***8 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | |
| 4 | 2***8 | Гайка М14.6Н.6.016. ГОСТ 5915-70 | |
| 5 | 8***3 | Планка ограничительная троса | |
| 6 | 2***3 | Палец 12x50 ОСТ 37.001.163-75 | |
| 7 | 2***2 | Шплинт 4x20.016 ГОСТ397-79 | |
| 8 | 3***0 | Кронштейн блоков | |
| 9 | 2***7 | Палец 16x50 ОСТ 37.001.163-75 | |
| 10 | 8***0 | Шайба | |
| 11 | 2***7 | Шайба 16 ОСТ 37.001.144-75 | |
| 12 | 2***5 | Болт М10-6gx20.68.016 ГОСТ 7796-70 | |
| 13 | 9***7 | Держатель рукоятки | |
| 14 | 9***0 | Корпус винта | |
| 15 | 2***4 | Болт М10-6gx70.48.016 ГОСТ 7802-81 | |
| 16 | 9***5 | Рукоятка ручного тормоза | |
| 17 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 18 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 19 | 9***4 | Втулка | |
| 20 | 4***0 | Штифт 8x40 | |
| 21 | 8***0 | Гайка с винтом | |
| 22 | 2***8 | Палец 16x55 ОСТ 37.001.163-75 | |
| 23 | 9***3 | Блок привода стояночного тормоза | |
| 24 | 8***0 | Кронштейн блоков | |
| 25 | 2***9 | Болт М14-6gx40.68.016 ГОСТ 7796-70 | |
| 26 | 9***0 | Трос привода стояночного тормоза |
