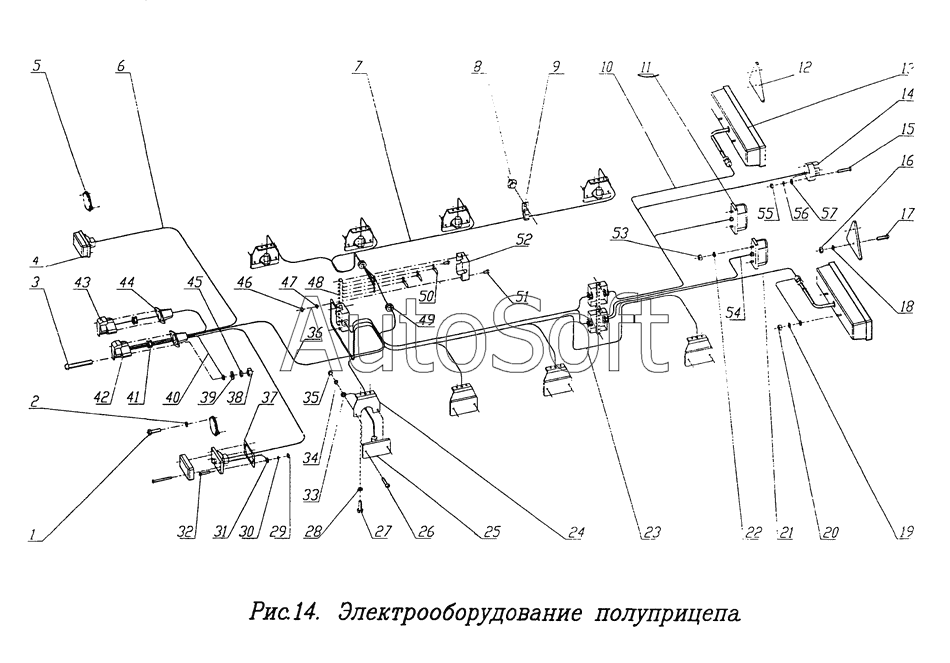

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Электрооборудование полуприцепа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт М6-6gx20.68.016 ГОСТ 7798-70 | |
| 2 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 3 | 2***6 | Винт М8-6gx50.48.016 ГОСТ 17473-80 | |
| 4 | П***В | Фонарь габаритный передний | |
| 5 | С***5 | Световозвращатель ФП315 "0" ТУ 37.003.079-80 | |
| 6 | 3***0 | Провод к переднему фонарю | |
| 7 | 3***0 | Жгут дополнительный | |
| 8 | 2***3 | Кнопка | |
| 9 | 1***0 | Хомут | |
| 10 | 3***0 | Жгут задний правый | |
| 11 | Ф***0 | Фонарь освещения номерного знака ФП 131Б-37.12.010 | |
| 12 | С***Б | Световозвращатель ФП401Б "0" ТУ 37.003.079-80 | |
| 13 | 7***0 | Фонарь задний | |
| 14 | П***0 | Розетка переносной лампы ТУ 37.003.228-77 | |
| 15 | 2***0 | Винт В2.М5-6gx40.48.013 ГОСТ 17475-80 | |
| 16 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 17 | 2***7 | Винт М6-6gx20.48.016 ГОСТ 17473-80 | |
| 18 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 19 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 20 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 21 | 3***0 | Жгут задний левый | |
| 22 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 23 | 3***0 | Жгут дополнительный | |
| 24 | 3***0 | Кронштейн | |
| 25 | 4***1 | Фонарь боковой | |
| 26 | 2***4 | Винт В.М5-g8x25.48.013 ГОСТ 17473-80 | |
| 27 | 2***0 | Болт М6-6gx20.68.016 ГОСТ 7798-70 | |
| 28 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 29 | 2***2 | Гайка М4.6Н.6.013 ГОСТ 5927-70 | |
| 30 | 2***2 | Шайба 4 65Г 06 ГОСТ 6402-70 | |
| 31 | 5***9 | Провод массы | |
| 32 | 2***6 | Винт В.М4-6gx20.48.013 ГОСТ 17473-80 | |
| 33 | 5***9 | Провод массы | |
| 34 | 2***3 | Шайба 5Т 65Г 06 ГОСТ 6402-70 | |
| 35 | 2***4 | Гайка М5.6Н.013 ГОСТ 5927-70 | |
| 36 | 3***0 | Жгут основной | |
| 37 | 9***5 | Прокладка | |
| 38 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 39 | 2***8 | Шайба 8 ОСТ 37.001.144-75 | |
| 40 | 9***1 | Провод массы | |
| 41 | 2***2 | Втулка | |
| 42 | П***0 | Розетка штепсельная | |
| 43 | П***0 | Розетка штепсельная | |
| 44 | 3***1 | Крышка розетки | |
| 45 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 46 | 2***4 | Гайка М5.6Н.013 ГОСТ 5927-70 | |
| 47 | 2***3 | Шайба 5Т 65Г 06 ГОСТ 6402-70 | |
| 48 | 1***0 | Панель соединительная ТУ 37.003.1358-88 | |
| 49 | 2***2 | Втулка | |
| 50 | 3***1 | Перемычка | |
| 51 | 2***4 | Винт В.М5-g8x25.48.013 ГОСТ 17473-80 | |
| 52 | 7***6 | Крышка соединительной панели | |
| 53 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 54 | 3***0 | Провод к фонарю освещения номерного знака | |
| 55 | 2***4 | Гайка М5.6Н.013 ГОСТ 5927-70 | |
| 56 | 2***3 | Шайба 5Т 65Г 06 ГОСТ 6402-70 | |
| 57 | 3***1 | Провод массы |
