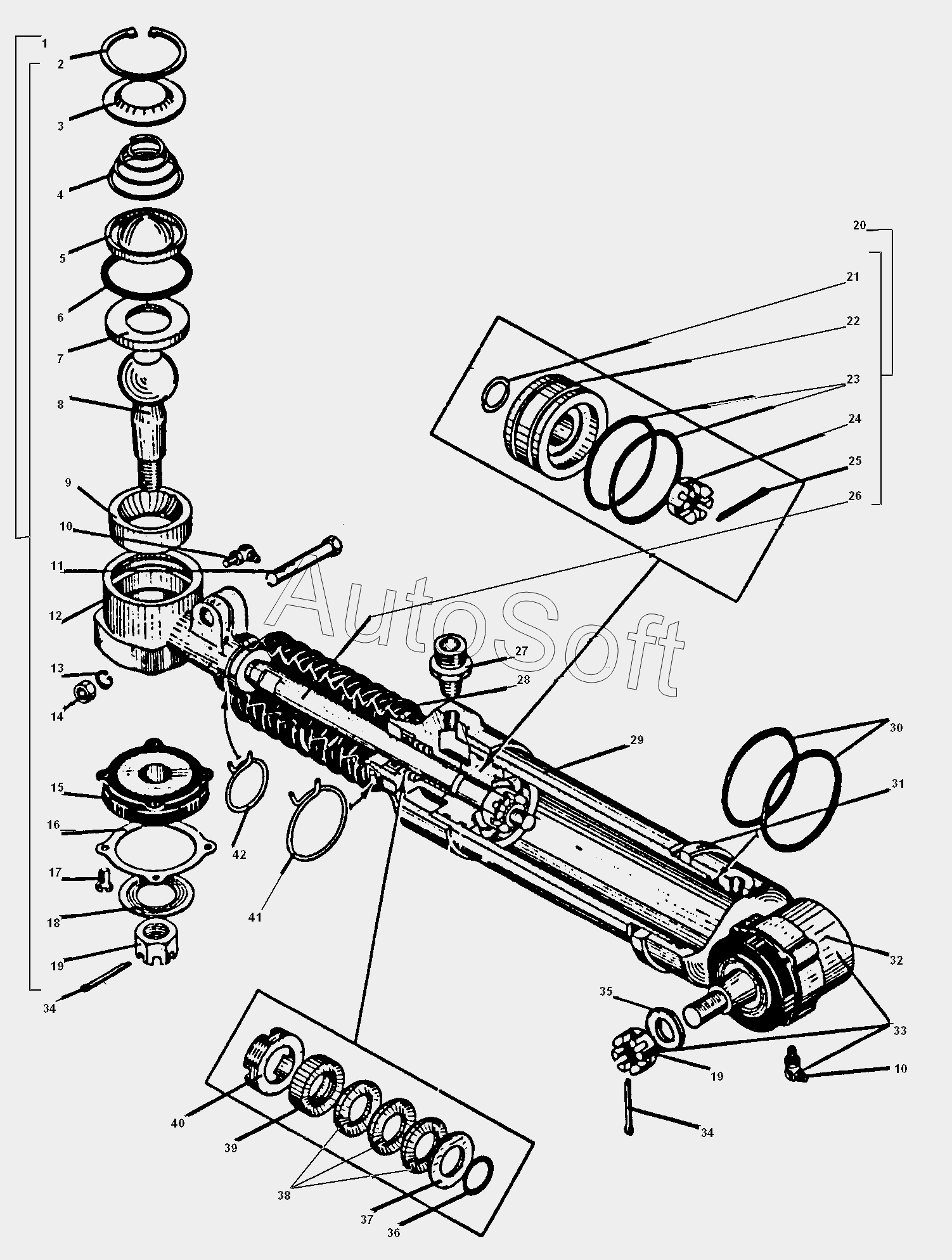

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-31 (2010). Усилительный механизм
1
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Наконечник штока в сборе | |
| 2 | 3***2 | Кольцо стопорное | |
| 3 | 3***9 | Заглушка | |
| 4 | 3***8 | Пружина | |
| 5 | 4***5 | Обойма пружины | |
| 6 | 4***1 | Уплотнитель | |
| 7 | 3***9 | Вкладыш нижний | |
| 8 | 3***5 | Палец шаровой | |
| 9 | 3***0 | Вкладыш верхний | |
| 10 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 11 | 2***9 | Болт М12-6gх45 | |
| 12 | 4***1 | Наконечник штока | |
| 13 | 2***2 | Шайба 12 пружинная | |
| 14 | 2***9 | Гайка М12-6Н | |
| 15 | 4***1 | Муфта защитная в сборе | |
| 16 | 4***8 | Накладка муфты | |
| 17 | 4***1 | Винт М8х12 | |
| 18 | 4***5 | Шайба | |
| 19 | 3***9 | Гайка М18х1,5 | |
| 20 | 3***0 | Шток с поршнем в сборе | |
| 21 | 3***1 | Полукольцо штока | |
| 22 | 3***1 | Поршень | |
| 23 | 0***2 | Кольцо уплотнительное | |
| 24 | 3***9 | Гайка М22х1,5 | |
| 25 | 2***9 | Шплинт 4х25 | |
| 26 | 3***6 | Шток | |
| 27 | 3***Б | Штуцер | |
| 28 | 3***1 | Муфта защитная штока | |
| 29 | 3***3 | Цилиндр гидроусилителя с крышкой и втулкой в сборе | |
| 30 | 3***4 | Кольцо уплотнительное | |
| 31 | 3***1 | Гайка наконечника | |
| 32 | 4***6 | Наконечник цилиндра | |
| 33 | 4***5 | Наконечник цилиндра в сборе | |
| 34 | 2***9 | Шплинт 4х32 | |
| 35 | 3***9 | Шайба 19 | |
| 36 | 0***2 | Кольцо уплотнительное ушка | |
| 37 | К***2 | Кольцо опорное КО-22х42-2 | |
| 38 | М***2 | Манжета М22х42-2 | |
| 39 | 3***0 | Кольцо нажимное в сборе | |
| 40 | 3***9 | Гайка М45х1,5 | |
| 41 | 3***2 | Хомут | |
| 42 | 3***2 | Хомут |
