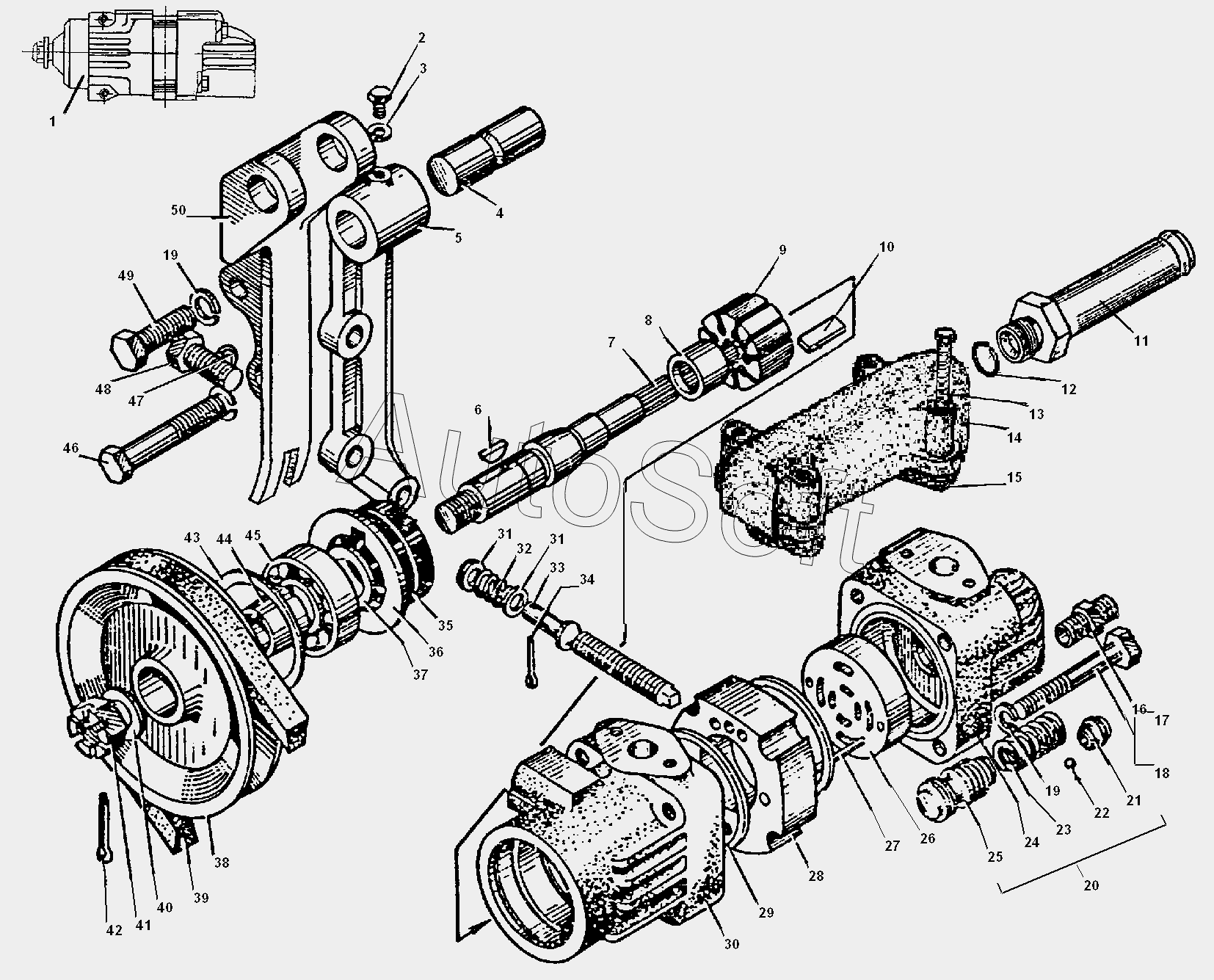

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-31 (2010). Усилительный механизм
39
26
27
28
29
30
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
16
17
18
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Насос гидроусилителя руля | |
| 2 | 2***9 | Болт М6-6gх12 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 5***7 | Ось кронштейнов | |
| 5 | 5***6 | Кронштейн подвижный | |
| 6 | 8***3 | Шпонка сегментная 5х7,5 | |
| 7 | 1***7 | Валик насоса | |
| 8 | 1***Е | Подшипник роликовый игольчатый | |
| 9 | 5***8 | Ротор насоса | |
| 10 | 5***1 | Лопасть насоса | |
| 11 | 5***0 | Штуцер коллектора с трубкой | |
| 12 | 0***2 | Кольцо уплотнительное | |
| 13 | 2***9 | Болт М6-6gх32 | |
| 14 | 5***0 | Корпус коллектора | |
| 15 | 5***7 | Прокладка уплотнительная | |
| 16 | 4***5 | Штуцер | |
| 17 | 2***9 | Болт М10-6gх70 | |
| 18 | 3***9 | Болт | |
| 19 | 2***2 | Шайба 10 пружинная | |
| 20 | 2***2 | Крышка насоса с предохранительным клапаном | |
| 21 | 5***7 | Седло предохранительного клапана | |
| 22 | 8***2 | Шарик 3,969-60 | |
| 23 | 1***1 | Пружина перепускного клапана | |
| 24 | 2***3 | Крышка насоса | |
| 25 | 1***А | Клапан перепускной насоса гидроусилителя руля в сборе | |
| 26 | 1***5 | Диск насоса распределительный | |
| 27 | 8***7 | Штифт установочный | |
| 28 | 5***3 | Статор насоса | |
| 29 | 1***2 | Кольцо корпуса и крышки насоса уплотнительное | |
| 30 | 1***1 | Корпус насоса | |
| 32 | 5***9 | Пружина | |
| 33 | 5***8 | Винт регулировочный | |
| 34 | 2***9 | Шплинт 3,2х20 | |
| 35 | 3***7 | Манжета 24х46 насоса | |
| 36 | 1***А | Проставка | |
| 37 | 3***1 | Шайба | |
| 38 | 5***1 | Шкив насоса гидроусилителя руля | |
| 39 | 5***9 | Ремень П-14х10 | |
| 40 | Ш***6 | Вырубленная шайба 16 | |
| 41 | 2***9 | Гайка М16х1,5 | |
| 42 | 4***8 | Шплинт 4х32 | |
| 43 | 3***2 | Кольцо упорное | |
| 44 | 1***7 | Втулка шкива насоса | |
| 45 | 3***0 | Шарикоподшипник | |
| 46 | 2***9 | Болт М10-6gх90 | |
| 47 | 2***2 | Шайба 12 пружинная | |
| 48 | 2***9 | Болт М12-6gх38 | |
| 49 | 2***9 | Болт М10-6gх30 | |
| 50 | 5***5 | Кронштейн неподвижный |
