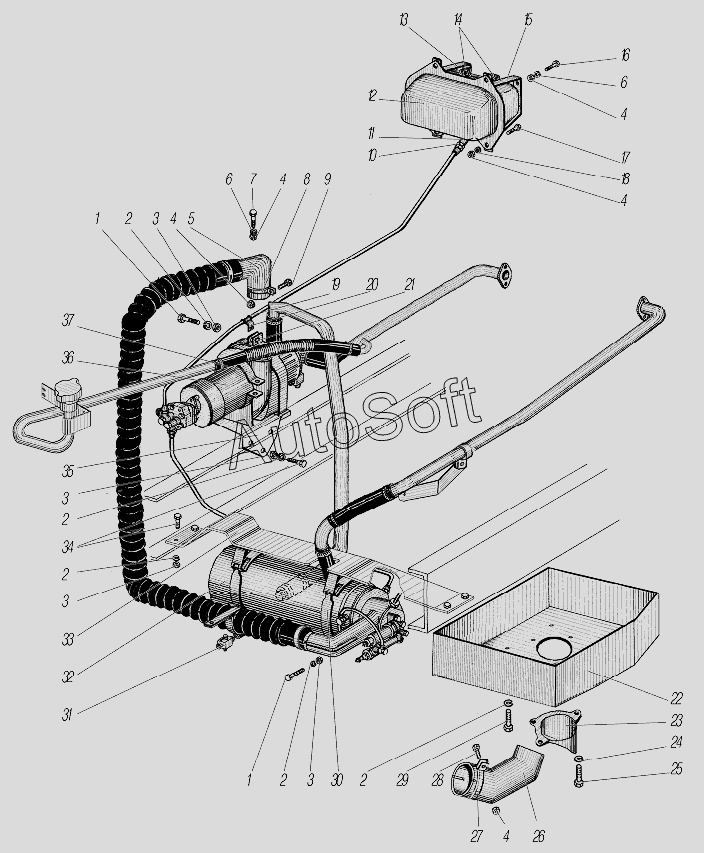

Каталог запасных частей к технике: УралАЗ УРАЛ-532361 (2015). Установка агрегатов системы предпускового подогрева двигателя для автомобилей с двигателем ЯМЗ-7601
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М10-6gх50 | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 2***9 | Гайка М10 | |
| 4 | 2***9 | Гайка М8-6Н | |
| 5 | 4***4 | Патрубок в сборе | |
| 6 | 2***2 | Шайба 8 пружинная | |
| 7 | 2***9 | Болт М8-6gх30 | |
| 8 | 4***9 | Хомут | |
| 9 | 2***9 | Болт М8-6gх28 | |
| 10 | 3***8 | Штуцер | |
| 11 | 3***4 | Кран проходной в сборе | |
| 12 | 4***0 | Бачок топливный в сборе | |
| 13 | 4***1 | Кронштейн | |
| 14 | 3***9 | Угольник М16х1,5 К3/8" | |
| 15 | 5***2 | Кронштейн | |
| 16 | 2***9 | Болт М8-6gх25 | |
| 17 | 2***9 | Болт М8-6gх18 | |
| 18 | 3***9 | Шайба волнистая | |
| 19 | 3***3 | Прокладка хомута | |
| 20 | 4***9 | Хомут | |
| 21 | 4***3 | Скоба кронштейна | |
| 22 | 5***0 | Кожух масляного картера | |
| 23 | 5***6 | Труба газонаправляющая | |
| 24 | 2***2 | Шайба 6 пружинная | |
| 25 | 2***9 | Болт М6-6gх16 | |
| 26 | 5***2 | Труба газонаправляющая | |
| 27 | 4***9 | Хомут | |
| 28 | 2***9 | Болт М8-6gх25 | |
| 29 | 2***9 | Болт М10-6gх16 | |
| 30 | 4***8 | Скоба кронштейна | |
| 31 | 3***А | Кран сливной в сборе | |
| 32 | П***1 | Котел подогревателя в сборе | |
| 33 | 5***0 | Балка крепления котла | |
| 34 | 3***9 | Болт М10х30 | |
| 35 | 5***6 | Кронштейн | |
| 36 | П***0 | Агрегат насосный в сборе | |
| 37 | 4***5 | Скоба кронштейна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
