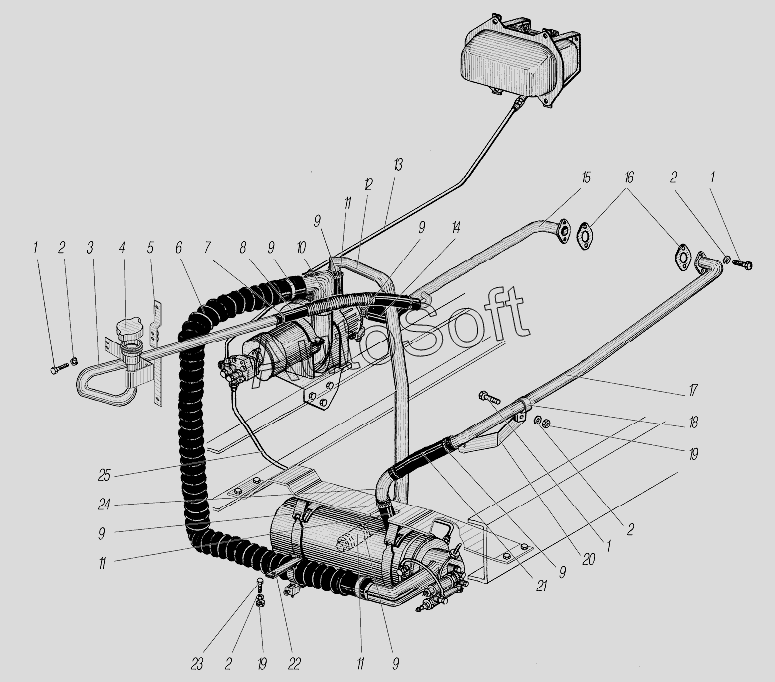

Каталог запасных частей к технике: УралАЗ УРАЛ-532361 (2015). Трубопроводы и шланги системы предпускового подогрева двигателя для автомобилей с двигателем ЯМЗ-7601
13
25
24
23
22
21
20
19
19
18
17
16
15
14
1
1
1
12
11
11
11
10
9
9
9
9
9
9
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8-6gх18 | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 5***0 | Труба наливная подогревателя | |
| 4 | 4***2 | Пробка в сборе | |
| 5 | 5***3 | Кронштейн крепления наливной трубы | |
| 6 | 4***0 | Шланг воздухопровода | |
| 7 | 0***2 | Хомут червячный (20-32) | |
| 8 | 6***2 | Рукав-деталь 20-28-650-0,3(3) | |
| 9 | 0***3 | Хомут червячный (32-50) | |
| 10 | 5***1 | Броня шланга | |
| 11 | 4***0 | Рукав | |
| 12 | 5***1 | Труба подводящая котла подогревателя | |
| 13 | 5***6 | Трубка подачи топлива к насосному агрегату | |
| 14 | 4***4 | Шланг соединительный угловой | |
| 15 | 5***4 | Труба отводящая | |
| 16 | 4***5 | Прокладка уплотнительная | |
| 17 | 5***9 | Труба подводящая | |
| 18 | 3***6 | Хомут | |
| 19 | 2***9 | Гайка М8-6Н | |
| 20 | 5***5 | Кронштейн | |
| 21 | 4***8 | Шланг соединительный | |
| 22 | 3***7 | Хомут | |
| 23 | 2***9 | Болт М8-6gх22 | |
| 24 | 5***0 | Труба передняя | |
| 25 | 5***4 | Трубка подачи топлива к теплообменнику |
