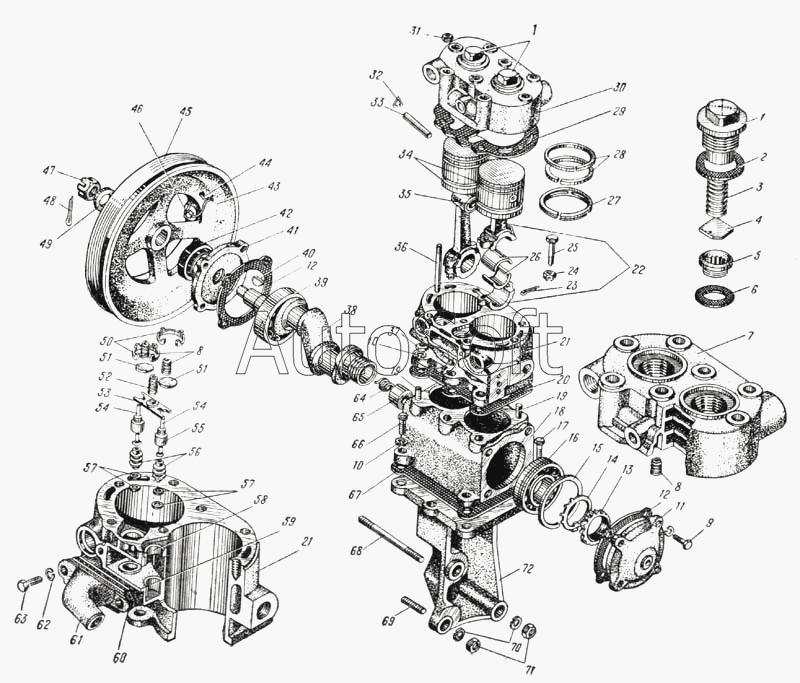

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Компрессор (Рис. 98)
38
49
48
47
46
45
44
43
42
41
40
39
50
37
36
35
34
33
32
31
30
29
28
27
61
72
71
70
69
68
67
66
65
64
63
62
26
60
59
58
57
57
56
55
54
54
53
52
51
51
2
1
1
3
14
25
24
23
22
21
21
20
19
19
18
17
16
15
13
12
12
11
10
10
9
8
8
7
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3509171 | 1***1 | Заглушка поршневого пальца | |
| 130-3509057 | 1***7 | Крышка картера компрессора передняя с сальником в сборе | |
| 130-3509092-Р1 | 1***1 | Вкладыш шатуна компрессора, уменьшенный на 0,3мм по диаметру (только для запасных частей) | |
| 130-3509092-Р2 | 1***2 | Вкладыш шатуна компрессора, уменьшенный на 0,6мм по диаметру (только для запасных частей) | |
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей (только для запасных частей) | |
| 130-3509150-А | 1***А | Поршень и шатун компрессора в сборе | |
| 130-3509160 | 1***0 | Поршень компрессора | |
| 130-3509160-АР1 | 1***1 | Поршень компрессора, увеличенный на 0,4мм (только для запасных частей) | |
| 130-3509160-АР2 | 1***2 | Поршень компрессора, увеличенный на 0,8мм (только для запасных частей) | |
| 130-3509160-Р1 | 1***1 | Поршень компрессора, увеличенный на 0,4мм (только для запасных частей) | |
| 130-3509160-Р2 | 1***2 | Поршень компрессора, увеличенный на 0,8мм (только для запасных частей) | |
| 130-3509164-Р1 | 1***1 | Кольцо поршня компрессионное, увеличенное на 0,4мм (только для запасных частей) | |
| 130-3509164-Р2 | 1***2 | Кольцо поршня компрессионное, увеличенное на 0,8мм (только для запасных частей) | |
| 130-3509166-Р1 | 1***1 | Кольцо поршня маслосъемное, увеличенное на 0,4мм (только для запасных частей) | |
| 130-3509166-Р2 | 1***2 | Кольцо поршня маслосъемное, увеличенное на 0,8мм (только для запасных частей) | |
| 130-3509167 | 1***7 | Комплект поршневых колец компрессора (только для запасных частей) | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец компрессора, увеличенных на 0,4мм (только для запасных частей) | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец компрессора, увеличенных на 0,8мм (только для запасных частей) | |
| 130-3509169 | 1***9 | Палец компрессора поршневой с заглушкой в сборе | |
| 130-3509169-А | 1***А | Палец поршневой компрессора со стопорами (комплект) (только для запасных частей) | |
| 130-3509355 | 1***5 | Направляющая пружины коромысла впускных клапанов | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 1 | 1***4 | Пробка нагнетательного клапана | |
| 2 | 1***5 | Прокладка пробки | |
| 3 | 1***8 | Пружина нагнетательного клапана | |
| 4 | 1***0 | Клапан нагнетательный | |
| 5 | 1***А | Седло нагнетательного клапана | |
| 6 | 1***5 | Прокладка седла нагнетательного клапана | |
| 7 | 1***0 | Головка компрессора | |
| 8 | 1***8 | Пружина впускного клапана | |
| 9 | 2***8 | Болт М8х25 | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 11 | 1***0 | Крышка картера компрессора задняя | |
| 12 | 1***3 | Прокладка передней и задней крышек картера компрессора | |
| 13 | 1***1 | Гайка упорная | |
| 14 | 1***7 | Шайба упорной гайки замковая | |
| 15 | 1***6 | Кольцо заднего подшипника стопорное | |
| 16 | 1***2 | Подшипник коленчатого вала задний (№ 50207 по ГОСТ) | |
| 17 | 2***8 | Болт М10х40 крепления нижней крышки | |
| 18 | 1***Б | Картер компрессора со шпильками крепления блока в сборе | |
| 19 | 3***П | Шпилька М10-М10х1х25 крепления блока цилиндров компрессора | |
| 20 | 1***8 | Прокладка блока цилиндров компрессора | |
| 21 | 1***8 | Блок цилиндров компрессора с седлами впускного клапана и втулками плунжера в сборе | |
| 22 | 1***А | Шатун компрессора с крышкой в сборе | |
| 23 | 2***П | Шплинт 2х15 | |
| 24 | 3***П | Гайка М8х1 болта шатуна | |
| 25 | 1***0 | Болт крышки шатуна компрессора | |
| 26 | 1***2 | Вкладыш шатуна компрессора | |
| 27 | 1***6 | Кольцо поршня маслосъемное | |
| 28 | 1***4 | Кольцо поршня компрессионное | |
| 29 | 1***А | Прокладка головки компрессора | |
| 30 | 1***9 | Головка компрессора с нагнетательным клапаном в сборе | |
| 31 | 2***8 | Гайка М8х1 | |
| 32 | 1***2 | Кольцо поршневого пальца стопорное | |
| 33 | 1***0 | Палец компрессора поршневой | |
| 34 | 1***А | Поршень компрессора | |
| 35 | 1***4 | Втулка верхней головки шатуна | |
| 36 | 3***8 | Шпилька М8-М8х1х165 крепления головки компрессора | |
| 37 | 3***8 | Гайка М10х1 | |
| 38 | 1***0 | Вал коленчатый | |
| 39 | 1***3 | Подшипник коленчатого вала передний (№ 207 по ГОСТ) | |
| 40 | 4***П | Шпонка сегментная 5х7,5 крепления шкива | |
| 41 | 1***0 | Крышка картера компрессора передняя | |
| 42 | 1***2 | Сальник в сборе | |
| 43 | 1***0 | Шкив компрессора | |
| 44 | 2***8 | Шплинт-проволока 1,2х125 | |
| 45 | 1***5 | Муфта регулировочная | |
| 46 | 3***8 | Болт М6х20 стопорный | |
| 47 | 2***8 | Гайка М14х1,5 крепления шкива | |
| 48 | 2***8 | Шплинт 3х25 | |
| 49 | В***4 | Шайба | |
| 50 | 1***3 | Направляющая впускного клапана | |
| 51 | 1***6 | Клапан впускной | |
| 52 | 1***2 | Пружина коромысла впускных клапанов | |
| 53 | 1***2 | Коромысло впускного клапана | |
| 54 | 1***Б | Шток впускного клапана | |
| 55 | 1***Б | Гнездо штока впускного клапана | |
| 56 | 1***В | Плунжер впускного клапана | |
| 57 | 1***7 | Кольцо плунжера уплотнительное | |
| 58 | 1***9 | Седло впускного клапана | |
| 59 | 1***Б | Втулка плунжера компрессора | |
| 60 | 1***0 | Прокладка впускного патрубка | |
| 61 | 3***5 | Патрубок подвода воздуха к компрессору впускной | |
| 62 | 2***2 | Шайба 8 пружинная | |
| 63 | 2***8 | Болт М8х16 крепления впускного патрубка | |
| 64 | 1***3 | Пружина уплотнителя | |
| 65 | 1***4 | Уплотнитель задней крышки компрессора | |
| 66 | 2***8 | Болт М10х30 крепления нижней крышки | |
| 67 | 1***Б | Прокладка нижней крышки | |
| 68 | 3***8 | Шпилька М12-М12х1,25х120 крепления компрессора | |
| 69 | 3***8 | Шпилька М12х1,25х35 | |
| 70 | 2***2 | Шайба 12 пружинная | |
| 71 | 2***8 | Гайка М12х1,25 | |
| 72 | 1***Б | Крышка картера компрессора нижняя |
