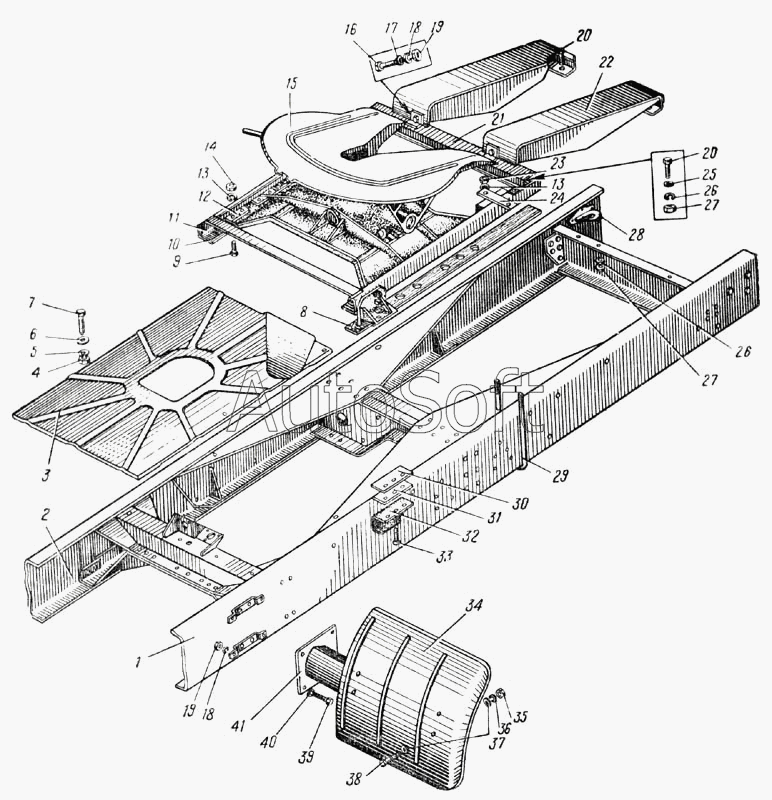

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Седельное устройство и рама автомобиля Урал-377С (Рис. 60)
29
17
18
18
19
19
20
20
21
22
23
24
25
26
26
27
27
28
16
30
31
32
33
34
35
36
37
38
39
40
41
5
1
2
3
4
6
7
8
9
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250558-П29 | 2***9 | Гайка М14-6Н | |
| 252016-П29 | 2***9 | Шайба 14 | |
| 252138-П9 | 2***9 | Шайба пружинная 14 | |
| 256908-П | 2***П | Заклепка 14х50 | |
| 375А-2801020 | 3***0 | Лонжерон правый | |
| 375А-2801021 | 3***1 | Лонжерон левый | |
| 375С-2702224 | 3***4 | Брус надрамника | |
| 377С-8404042 | 3***2 | Кронштейн крепления панели крыла правый в сборе | |
| 377С-8404110-А | 3***А | Панель брызговика правая в сборе | |
| 1 | 3***1 | Лонжерон левый | |
| 2 | 3***0 | Лонжерон правый | |
| 3 | 3***2 | Площадка | |
| 4 | 2***9 | Гайка М10 | |
| 5 | 2***9 | Шайба пружинная 10 | |
| 6 | 2***9 | Шайба 10 | |
| 7 | 2***9 | Болт М10 | |
| 8 | 3***А | Брус продольный левый | |
| 9 | 3***9 | Болт М16х1,5х50 | |
| 10 | 3***А | Брус продольный правый | |
| 11 | 3***А | Надрамник в сборе | |
| 12 | 2***2 | Плита седельного устройства нижняя в сборе | |
| 13 | 2***9 | Шайба 16 пружинная | |
| 13 | 2***9 | Шайба 16 пружинная | |
| 14 | 2***9 | Гайка М16х1,5-6Н | |
| 15 | 2***2 | Седло в сборе | |
| 16 | 2***9 | Болт М10-6gх30 | |
| 17 | 2***9 | Шайба 10 | |
| 18 | 2***9 | Шайба пружинная 10 | |
| 19 | 2***9 | Гайка М10 | |
| 20 | 2***9 | Болт М14-6gх32 | |
| 21 | 3***1 | Поперечина салазок передняя в сборе | |
| 22 | 3***1 | Направляющая салазок в сборе | |
| 23 | 2***9 | Гайка М16х1,5-6Н | |
| 24 | 3***4 | Накладка стремянки в сборе | |
| 25 | 2***9 | Шайба 14 | |
| 26 | 2***9 | Шайба пружинная 14 | |
| 27 | 2***9 | Гайка М14-6Н | |
| 28 | 3***0 | Крюк буксирный задний правый | |
| 29 | 3***2 | Стремянка крепления надрамника | |
| 30 | 3***2 | Прокладка регулировочная (Урал-377С) | |
| 31 | 3***3 | Прокладка регулировочная (Урал-377С) | |
| 32 | 3***5 | Кронштейн крепления надрамника нижний в сборе | |
| 33 | 2***9 | Болт М14х48 | |
| 34 | 3***А | Панель брызговика левая в сборе | |
| 35 | 2***9 | Гайка М8-6Н | |
| 36 | 2***9 | Шайба пружинная 8 | |
| 37 | 2***9 | Шайба 8 | |
| 38 | 2***9 | Болт М8-6gх22 | |
| 39 | 2***9 | Болт М10-6gх28 | |
| 40 | 2***9 | Шайба 10 | |
| 41 | 3***3 | Кронштейн крепления панели крыла левый в сборе |
