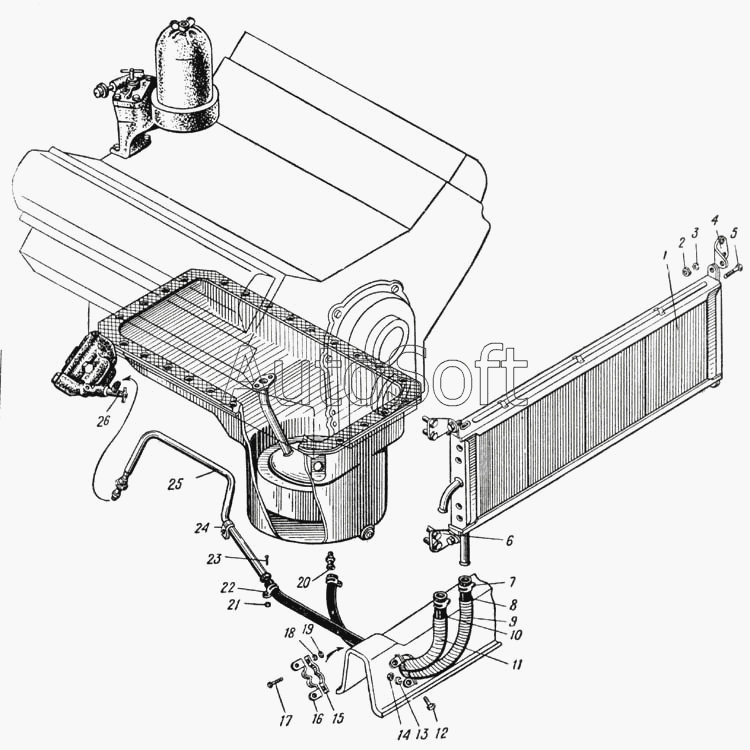

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Масляный радиатор (Рис. 16)
11
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201454-П29 | 2***9 | Болт М8-6gх16 | |
| 220084-П29 | 2***9 | Винт М5-6gх25 | |
| 250510-П29 | 2***9 | Гайка М8-6Н | |
| 251084-П29 | 2***9 | Гайка М5 | |
| 252135-П9 | 2***9 | Шайба пружинная 8 | |
| 1 | 3***В | Радиатор масляный в сборе | |
| 2 | 2***9 | Гайка М8-6Н | |
| 3 | 2***9 | Шайба пружинная 8 | |
| 4 | 3***8 | Кронштейн масляного радиатора правый | |
| 5 | 2***9 | Болт М8-6gх16 | |
| 6 | 3***Б | Кронштейн масляного радиатора левый | |
| 7 | 2***9 | Хомут шланга 22 | |
| 8 | 3***4 | Шланг масляного радиатора отводной | |
| 9 | 3***0 | Броня отводного шланга масляного радиатора | |
| 10 | 3***5 | Шланг масляного радиатора подводной | |
| 11 | 3***8 | Броня подводного шланга масляного радиатора | |
| 12 | 2***9 | Болт М8-6gх22 | |
| 13 | 2***9 | Шайба пружинная 8 | |
| 14 | 2***9 | Гайка М8-6Н | |
| 15 | 3***4 | Скоба крепления шлангов масляного радиатора | |
| 16 | 3***3 | Кронштейн крепления шлангов масляного радиатора | |
| 17 | 2***9 | Винт М5-6gх12 | |
| 18 | 2***9 | Шайба пружинная | |
| 19 | 2***9 | Гайка М5 | |
| 20 | 3***9 | Штуцер водоотводной | |
| 21 | 2***9 | Гайка М5 | |
| 22 | 2***9 | Хомут шланга 22 | |
| 23 | 2***9 | Винт М5-6gх25 | |
| 24 | 3***9 | Хомут крепления шланга | |
| 25 | 3***2 | Труба соединительная масляного радиатора в сборе | |
| 26 | 3***5 | Кран масляного радиатора в сборе |
