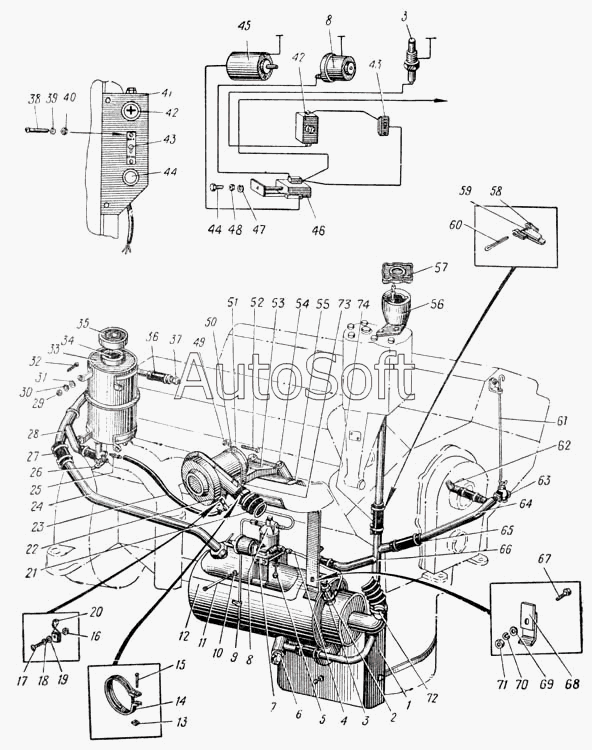

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Схема системы пускового подогрева (Рис. 17)
43
43
53
52
51
50
49
48
47
46
45
44
44
54
42
42
41
40
39
38
37
36
35
34
65
73
72
71
70
69
68
67
66
65
33
64
63
62
61
60
59
58
57
55
2
12
11
10
9
8
8
7
6
5
4
3
3
13
1
56
23
32
31
30
29
28
27
26
25
24
74
22
21
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 337260-П29 | 3***9 | Шплинт 6,4х22 | |
| 339000-П29 | 3***9 | Пряжка хомута | |
| 339390-П29 | 3***9 | Хомут | |
| 375-1015410 | 3***0 | Пульт управления пусковым подогревателем с приборами в сборе | |
| П16Д-1015008 | П***8 | Подогреватель пусковой типа П100 (комплект) | |
| П16Д-1015010 | П***0 | Котел пускового подогревателя в сборе с регулятором, краном, свечой и топливными трубками | |
| П16Д-1015010 | П***0 | Котел пускового подогревателя в сборе с регулятором, краном, свечой и топливными трубками | |
| 1 | 3***Б | Поддон обогрева масляного картера в сборе | |
| 2 | О***2 | Гайка накидная свечи | |
| 3 | 0***0 | Свеча накаливания типа СР65-А в сборе | |
| 4 | П***0 | Топливопровод питательный в сборе | |
| 5 | 3***9 | Болт М6х9 | |
| 6 | 3***А | Кран сливной в сборе | |
| 7 | П***3 | Накладка кронштейна регулятора в сборе | |
| 8 | 3***Б | Регулятор подачи топлива с электромагнитным клапаном в сборе | |
| 9 | П***0 | Топливопровод сливной в сборе | |
| 10 | 2***2 | Шайба 6 пружинная | |
| 11 | П***8 | Шпилька в сборе | |
| 12 | П***2 | Теплообменник в сборе (котел) | |
| 13 | 2***9 | Гайка М5 | |
| 14 | 2***9 | Хомут 48 | |
| 15 | 2***9 | Винт М5-6gх30 | |
| 16 | 2***9 | Гайка М6-6Н | |
| 17 | 2***9 | Винт М6-6gх16 | |
| 18 | 2***9 | Шайба пружинная 6 | |
| 19 | 2***9 | Шайба 6 | |
| 20 | 3***9 | Хомут стяжной | |
| 21 | 3***8 | Шланг воздухопровода вентилятора | |
| 22 | П***0 | Вентилятор с электродвигателем в сборе | |
| 23 | 3***В | Трубка от топливного бачка к регулятору подачи топлива в сборе | |
| 24 | 3***Б | Труба отводная котла в сборе | |
| 25 | 3***С | Штуцер К1/8" | |
| 26 | 3***4 | Кран проходной в сборе | |
| 27 | 3***1 | Шланг соединительный отводной трубы | |
| 28 | 3***Б | Труба подводная к блоку в сборе | |
| 29 | 2***9 | Гайка М6-6Н | |
| 30 | 2***9 | Шайба пружинная 6 | |
| 31 | 2***9 | Шайба 6 | |
| 32 | 2***9 | Болт М6-6gх14 | |
| 33 | 3***2 | Бачок топливный пускового подогревателя в сборе | |
| 34 | 1***6 | Цепочка в сборе | |
| 35 | П***0 | Крышка горловины топливного бачка в сборе | |
| 36 | 3***4 | Шланг соединительный | |
| 37 | 3***2 | Штуцер водоподводной | |
| 38 | 2***9 | Винт М4х10 | |
| 39 | 2***2 | Шайба 4 пружинная | |
| 40 | 2***9 | Гайка М4-6Н | |
| 41 | 3***2 | Панель пульта управления | |
| 42 | О***0 | Спираль контрольная в сборе | |
| 43 | П***0 | Включатель свечи | |
| 44 | О***4 | Ручка переключателя | |
| 45 | П***2 | Электродвигатель типа МЭ-202 в сборе | |
| 46 | П***0 | Переключатель | |
| 47 | О***2 | Шайба переключателя | |
| 48 | О***1 | Гайка переключателя | |
| 49 | 2***9 | Гайка М6-6Н | |
| 50 | 2***9 | Шайба пружинная 6 | |
| 51 | 3***7 | Хомут крепления вентилятора | |
| 52 | 2***9 | Болт М6х22 | |
| 53 | 3***6 | Кронштейн вентилятора | |
| 54 | 3***П | Болт М12х136 | |
| 55 | 3***0 | Щиток свечи и регулятора в сборе | |
| 56 | 3***Б | Труба наливная котла пускового подогревателя в сборе | |
| 57 | 3***5 | Крышка наливной трубы в сборе | |
| 58 | 3***9 | Пряжка хомута | |
| 59 | 3***9 | Лента стяжная | |
| 60 | 3***9 | Шплинт 6,4х22 | |
| 61 | 3***5 | Ручка управления сливным краном | |
| 62 | 3***Б | Угольник подводной | |
| 63 | 3***0 | Кран сливной в сборе | |
| 64 | 3***0 | Труба подводная передняя в сборе | |
| 65 | 3***7 | Шланг соединительный | |
| 65 | 3***7 | Шланг соединительный | |
| 66 | 3***6 | Тройник подводной | |
| 67 | 2***9 | Болт М8-6gх22 | |
| 68 | 3***0 | Кронштейн крепления котла верхний | |
| 69 | 2***9 | Шайба 8 | |
| 70 | 2***9 | Шайба пружинная 8 | |
| 71 | 2***9 | Гайка М8-6Н | |
| 72 | П***0 | Шайба дросселирующая | |
| 73 | 2***9 | Болт М6-6gх12 | |
| 74 | 0***3 | Гайка накидная |
