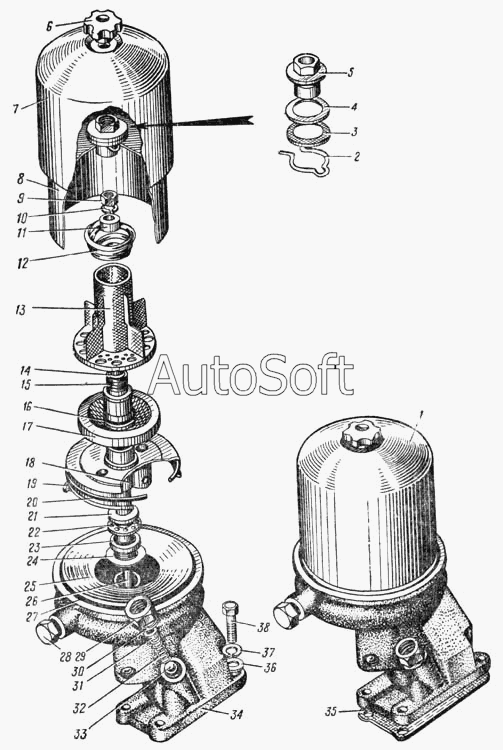

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Полнопоточный центробежный фильтр очистки масла (Рис.18)
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Фильтр очистки масла в сборе | |
| 2 | 3***П | Кольцо гайки стопорное | |
| 3 | 1***1 | Прокладка гайки | |
| 4 | 1***5 | Шайба гайки центрифуги | |
| 5 | 1***8 | Гайка центрифуги | |
| 6 | 3***8 | Гайка М8 крепления кожуха центрифуги | |
| 7 | 1***2 | Кожух центрифуги | |
| 8 | 1***5 | Крышка корпуса центрифуги | |
| 9 | 2***П | Гайка М8 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 1***3 | Шайба оси центрифуги упорная | |
| 12 | 1***3 | Пружина вставки | |
| 13 | 1***А | Вставка центрифуги | |
| 14 | 1***5 | Втулка верхняя корпуса центрифуги | |
| 15 | 1***6 | Корпус центрифуги в сборе | |
| 16 | 3***П | Кольцо вставки уплотнительное | |
| 17 | 1***2 | Фильтр центрифуги в сборе | |
| 18 | 1***6 | Втулка нижняя корпуса центрифуги | |
| 19 | 1***3 | Жиклер центрифуги | |
| 20 | 1***9 | Кольцо крышки уплотнительное | |
| 21 | 1***7 | Кольцо подшипника центрифуги упорное | |
| 22 | 1***7 | Подшипник центрифуги упорный в сборе (№ 948103 по ГОСТ) | |
| 23 | 1***7 | Ось центрифуги | |
| 24 | 3***П | Шайба 21 оси | |
| 25 | 1***5 | Щиток корпуса масляных фильтров отражательный | |
| 26 | 1***5 | Трубка оси | |
| 27 | 1***7 | Прокладка кожуха центрифуги | |
| 28 | 2***8 | Пробка 1/4" | |
| 29 | 1***1 | Штуцер перепускного клапана | |
| 30 | 3***П | Прокладка | |
| 31 | 1***3 | Стакан штуцера перепускного клапана | |
| 32 | 1***3 | Пружина перепускного клапана фильтра очистки масла | |
| 33 | 3***П | Шарик 6,5 перепускного клапана масляного фильтра | |
| 34 | 1***5 | Корпус фильтра очистки масла в сборе | |
| 35 | 1***0 | Прокладка фильтра очистки масла | |
| 36 | 2***8 | Шайба 10 | |
| 37 | 2***2 | Шайба 10 пружинная | |
| 38 | 2***8 | Болт М10х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
