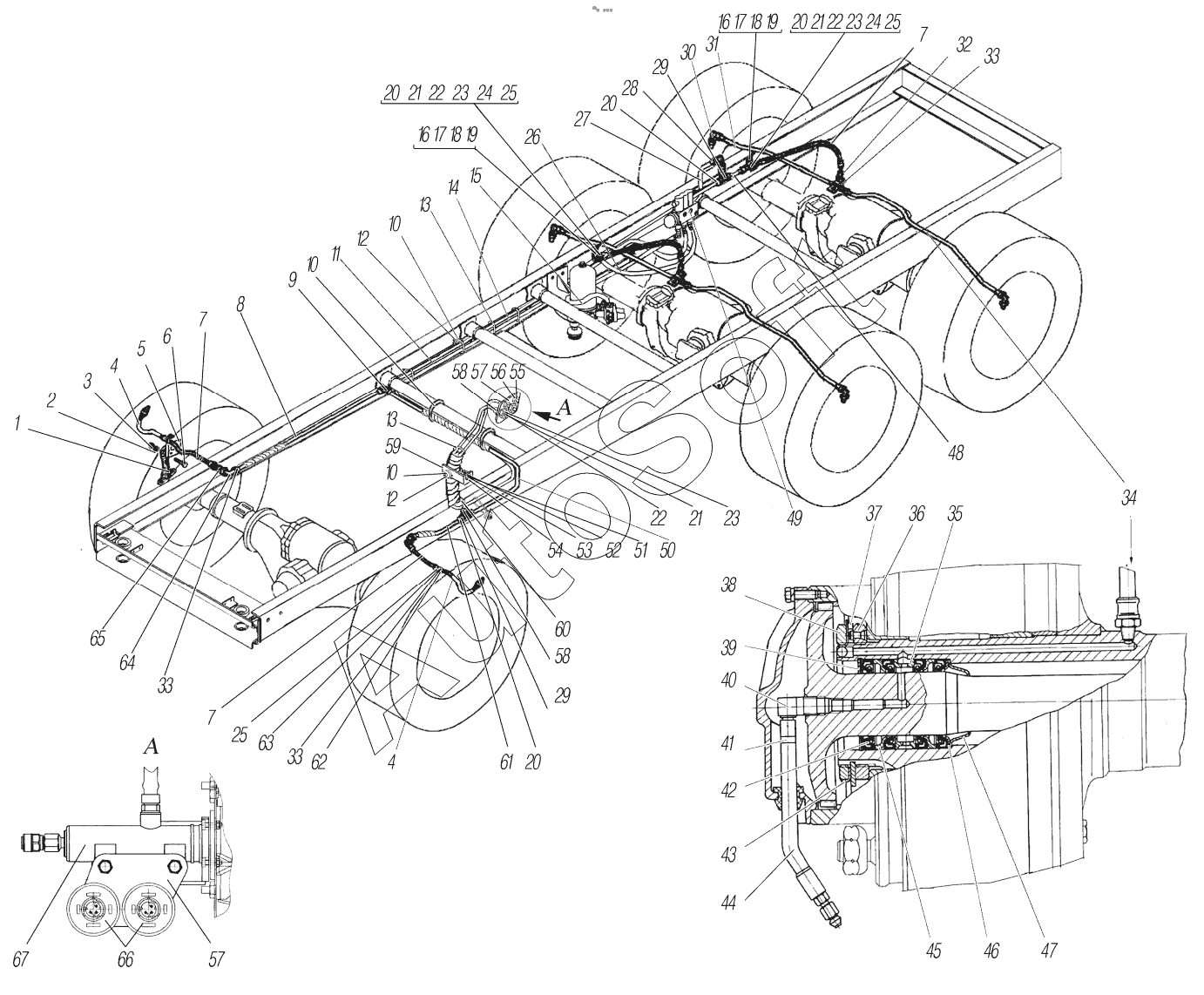

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Система регулирования давления воздуха в шинах;Tires Inflation Pressure Control System
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
58
57
57
56
55
54
53
52
9
17
17
16
16
15
14
13
13
12
12
11
10
10
10
18
18
8
7
7
7
6
5
4
4
3
2
1
19
19
20
20
20
20
21
21
21
22
22
22
23
23
23
24
24
25
25
25
26
27
28
29
29
30
31
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Кронштейн | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***9 | Гайка М8-6Н | |
| 4 | 4***8 | Трубка к колесу | |
| 5 | 4***2 | Кронштейн шланга | |
| 6 | 2***9 | Болт М8-6gх20 | |
| 7 | 4***2 | Шланг тормозной | |
| 8 | 4***4 | Трубка в сборе к правому переднему колесу | |
| 9 | 9***0 | Тройник 10 | |
| 10 | G***B | Хомут | |
| 11 | 4***6 | Трубка от клапана накачки шин к переднему мосту | |
| 12 | 3***1 | Буфер | |
| 13 | 4***0 | Хомут | |
| 14 | 4***2 | Трубка к манометру передних колес | |
| 15 | 4***6 | Трубка от 4-х контурного защитного клапана | |
| 16 | 4***0 | Кронштейн шлангов | |
| 17 | 2***9 | Болт М16-6gх35 | |
| 18 | 2***9 | Гайка М16х1,5-6Н | |
| 19 | 2***2 | Шайба 16Л | |
| 20 | 9***5 | Фитинг прямой | |
| 21 | 2***9 | Гайка М22х1,5-6Н | |
| 22 | 2***2 | Шайба 22Л | |
| 23 | 3***7 | Проходной штуцер | |
| 24 | D***5 | Фитинг угловой | |
| 25 | U***R | Кольцо уплотнительное | |
| 26 | 4***4 | Трубка от клапана накачки шин к уголку среднего моста | |
| 27 | 4***0 | Трубка от клапана накачки шин к тройнику заднего моста | |
| 28 | D***S | Фитинг угловой | |
| 29 | D***S | Тройник | |
| 30 | 3***8 | Угольник | |
| 31 | 4***1 | Трубка к правому колесу | |
| 32 | 3***0 | Тройник | |
| 33 | 2***9 | Гайка М20х1,5-6Н | |
| 34 | 4***1 | Трубка к левому колесу | |
| 35 | 3***3 | Кольцо распорное | |
| 36 | 4***6 | Гайка подшипника колеса в сборе | |
| 37 | 3***1 | Шайба замочная | |
| 38 | 3***Г | Контргайка подшипников колеса | |
| 39 | 3***А | Кольцо стопорное | |
| 40 | 3***4 | Угольник подвода воздуха | |
| 41 | 0***0 | Хомут червячный (12-22) | |
| 42 | 3***3 | Сальник подвода воздуха в сборе | |
| 43 | 3***Б | Шайба стопорная | |
| 44 | 3***3 | Шланг гибкий в сборе | |
| 45 | 3***1 | Обойма манжеты | |
| 46 | 3***1 | Обойма | |
| 47 | 3***6 | Направляющая полуоси | |
| 48 | 4***2 | Трубка от тройника к уголку заднего моста | |
| 49 | 4***0 | Клапан электромагнитный | |
| 50 | 4***0 | Трубка к левому переднему колесу первая | |
| 51 | 2***9 | Болт М6-6gх20 | |
| 52 | 2***9 | Гайка М6-6Н | |
| 53 | 2***9 | Шайба 6 | |
| 54 | 2***2 | Шайба 6 пружинная | |
| 55 | 2***9 | Гайка М12х1,25-6Н | |
| 56 | 2***2 | Шайба 12 пружинная | |
| 57 | 4***2 | Кронштейн | |
| 58 | D***5 | Фитинг прямой | |
| 59 | 6***3 | Кронштейн | |
| 60 | 4***0 | Трубка к манометру передних колес | |
| 61 | 4***2 | Трубка к левому переднему колесу вторая | |
| 62 | 2***2 | Шайба 20Л | |
| 63 | 3***0 | Штуцер | |
| 64 | 9***5 | Фитинг угловой | |
| 65 | 3***0 | Штуцер | |
| 66 | Д***К | Датчик давления | |
| 67 | 6***0 | Цилиндр гидравлический |
