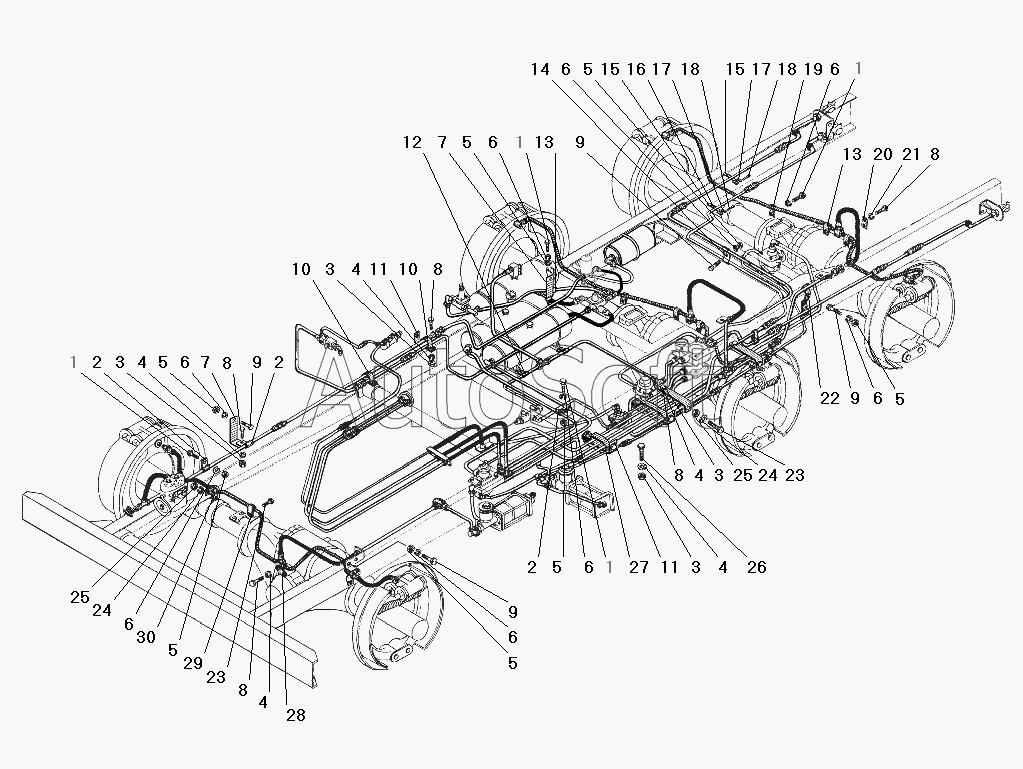

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов с комбинированным приводом
/174.gif)
16
30
29
28
27
26
25
25
24
24
23
23
22
21
20
19
18
18
17
17
1
1
1
1
15
15
14
13
13
12
11
11
10
10
9
9
9
9
8
8
8
8
8
7
7
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
4
4
4
4
4
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М10-6gх16 | |
| 2 | 3***9 | Хомут | |
| 3 | 2***9 | Гайка М8-6Н | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***9 | Гайка М10 | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 5***3 | Кронштейн | |
| 8 | 2***9 | Болт М8-6gх22 | |
| 9 | 2***9 | Болт М10-6gх28 | |
| 10 | 3***9 | Хомут | |
| 11 | 5***4 | Кронштейн | |
| 12 | 3***9 | Хомут | |
| 13 | 3***9 | Хомут 9 | |
| 14 | 3***9 | Хомут 14 | |
| 15 | 3***9 | Лента стяжная | |
| 16 | 4***8 | Прокладка | |
| 17 | 4***1 | Пряжка | |
| 18 | 2***9 | Шплинт 6х22 | |
| 19 | Н***9 | Скоба | |
| 20 | 4***0 | Кронштейн | |
| 21 | 2***2 | Шайба 8 пружинная | |
| 22 | 3***9 | Прижим трубопроводов | |
| 23 | 2***9 | Болт М16х38 | |
| 24 | 2***2 | Шайба 16Л | |
| 25 | 2***9 | Гайка М16х1,5-6Н | |
| 26 | 2***9 | Болт М8-6gх60 | |
| 27 | 5***4 | Скоба | |
| 28 | 5***4 | Кронштейн | |
| 29 | 3***9 | Хомут 9 | |
| 30 | 3***9 | Кронштейн крепления шланга |
