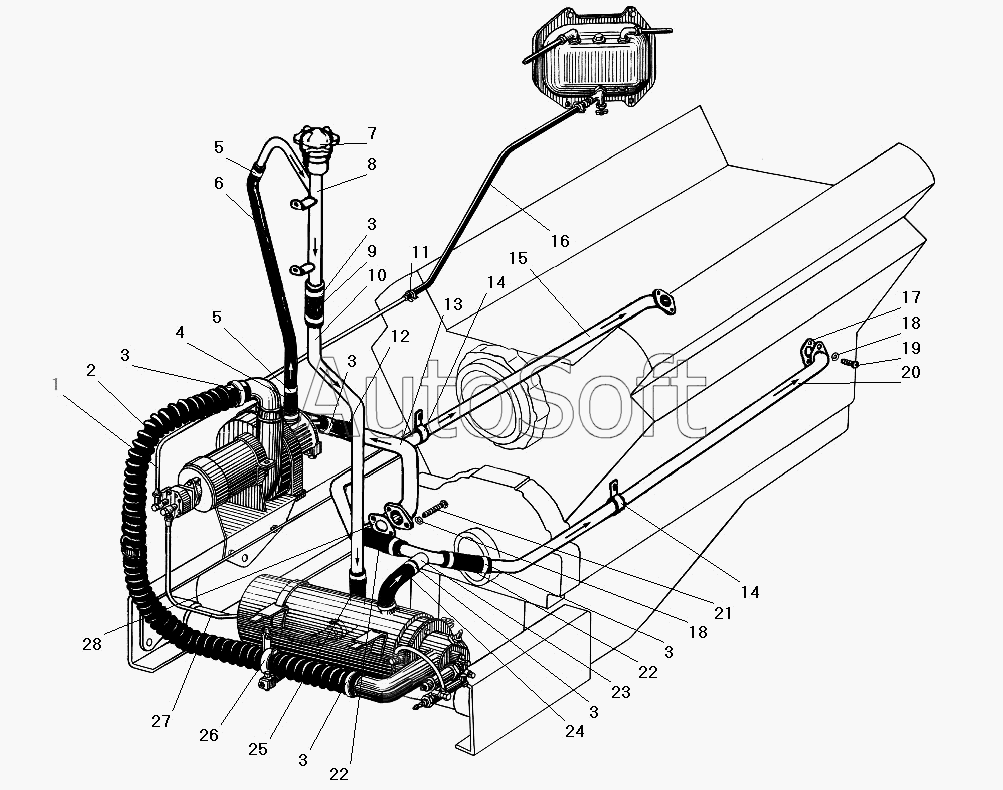

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Трубы и шланги системы предпускового подогрева
/37.gif)
16
14
14
28
27
26
25
24
23
22
22
21
20
19
18
18
17
1
15
13
12
11
10
9
8
7
6
5
5
4
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Трубка топливная в сборе | |
| 2 | 4***0 | Шланг воздухопровода | |
| 3 | 0***3 | Хомут червячный (32-50) | |
| 4 | 4***1 | Переходник соединительной трубы | |
| 5 | 0***2 | Хомут червячный (20-32) | |
| 6 | 4***0 | Шланг перепускной со втулкой в сборе | |
| 7 | 4***2 | Пробка в сборе | |
| 8 | 4***0 | Труба наливная котла верхняя в сборе | |
| 9 | 3***0 | Шланг соединительный | |
| 10 | 4***5 | Труба наливная нижняя | |
| 11 | 0***0 | Хомут червячный (12-22) | |
| 12 | 4***7 | Шланг соединительный | |
| 13 | 4***4 | Труба подводящая насосного агрегата в сборе | |
| 14 | 3***9 | Хомут | |
| 15 | 4***2 | Труба подводящая правая в сборе | |
| 16 | 3***1 | Шланг топливопроводный | |
| 17 | 4***5 | Прокладка уплотнительная | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 2***5 | Болт М8-6gх18 | |
| 20 | 4***9 | Труба подводящая левая в сборе | |
| 21 | 2***9 | Болт М8-6gх25 | |
| 22 | 4***8 | Шланг соединительный | |
| 23 | 4***4 | Тройник в сборе | |
| 24 | 4***0 | Рукав | |
| 25 | 4***4 | Шланг соединительный угловой | |
| 26 | 0***4 | Хомут червячный (40-56) | |
| 27 | 4***4 | Трубка топливная в сборе | |
| 28 | 4***1 | Прокладка фланца |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
