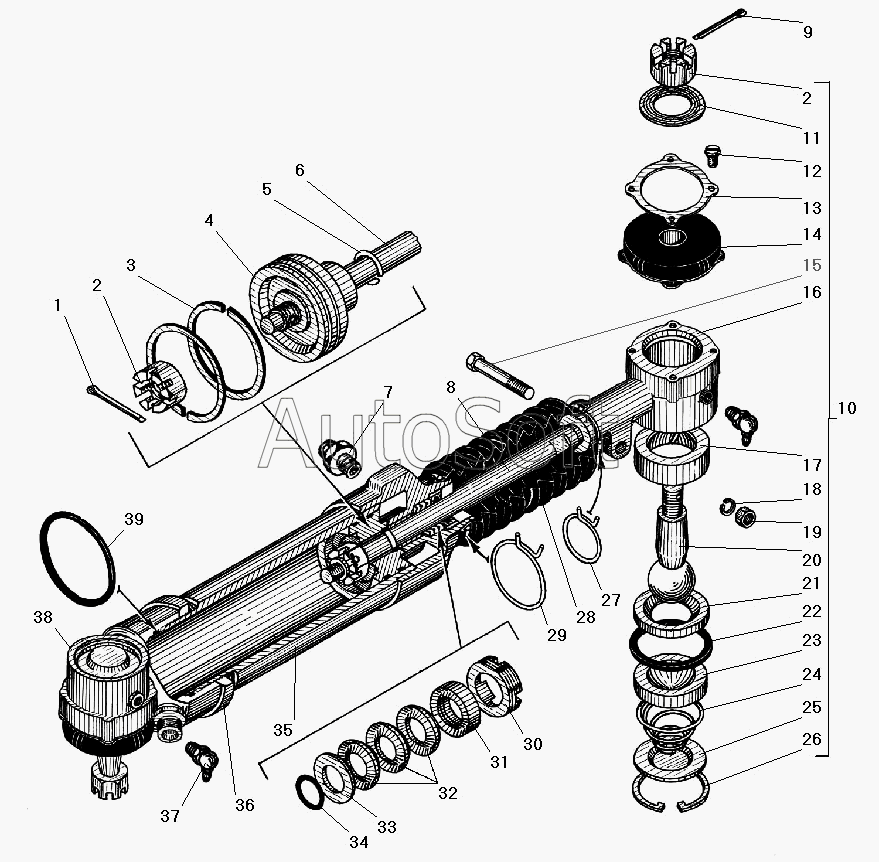

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Усилительный механизм
/116.gif)
22
38
16
10
23
20
5
4
8
24
13
27
29
35
11
18
1
9
6
7
39
12
17
21
2
2
30
19
36
25
34
15
3
31
33
26
32
37
28
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Шплинт 4х25 | |
| 2 | 3***9 | Гайка М22х1,5 | |
| 3 | 1***3 | Кольцо компрессионное | |
| 4 | 5***2 | Поршень | |
| 5 | 3***1 | Полукольцо штока | |
| 6 | 5***6 | Шток | |
| 7 | 3***Б | Штуцер | |
| 8 | 5***8 | Поршень со штоком в сбором | |
| 9 | 2***9 | Шплинт 4х32 | |
| 10 | 5***0 | Наконечник штока в сборе | |
| 11 | 4***5 | Шайба | |
| 12 | 4***1 | Винт М8х12 | |
| 13 | 4***8 | Накладка муфты | |
| 14 | 4***1 | Муфта защитная в сборе | |
| 15 | 2***9 | Болт М14-6gх50 | |
| 16 | 3***1 | Наконечник штока | |
| 17 | 3***0 | Вкладыш верхний | |
| 18 | 2***2 | Шайба 14 пружинная | |
| 19 | 2***9 | Гайка М14-6Н | |
| 20 | 5***2 | Палец | |
| 21 | 3***9 | Вкладыш нижний | |
| 22 | 4***7 | Уплотнитель | |
| 23 | 4***5 | Обойма пружины | |
| 24 | 3***8 | Пружина | |
| 25 | 3***9 | Заглушка | |
| 26 | 3***2 | Кольцо стопорное | |
| 27 | 3***2 | Хомут | |
| 28 | 3***1 | Муфта защитная штока | |
| 29 | 3***2 | Хомут | |
| 30 | 3***8 | Гайка | |
| 31 | 3***0 | Кольцо нажимное в сборе | |
| 32 | М***2 | Манжета | |
| 33 | К***2 | Кольцо опорное | |
| 34 | 0***2 | Кольцо уплотнительное | |
| 35 | 5***4 | Цилиндр в сборе | |
| 36 | 5***1 | Гайка наконечника | |
| 37 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 38 | 5***5 | Наконечник цилиндра гидроусилителя в сборе | |
| 39 | 0***2 | Кольцо |
