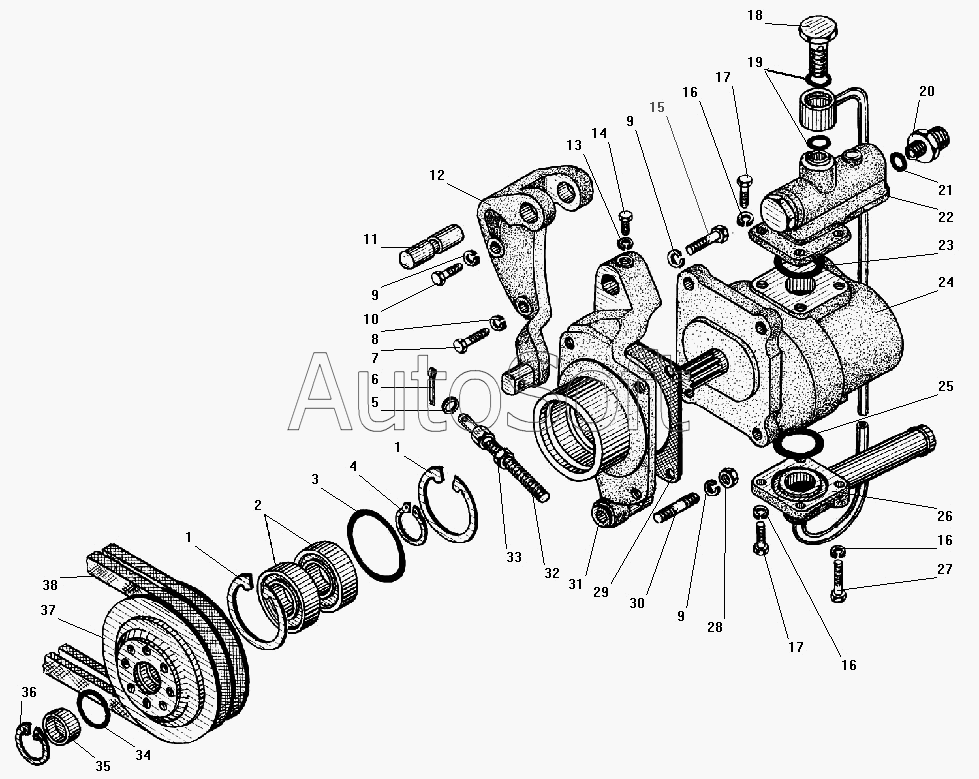

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Насос гидроусилителя
/117.gif)
15
10
7
14
17
17
27
18
32
28
33
35
22
4
21
19
23
34
25
3
1
1
36
12
31
24
11
2
29
38
26
9
9
9
8
13
5
16
16
16
37
30
6
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Кольцо стопорное | |
| 2 | 1***6 | Подшипник | |
| 3 | 0***2 | Кольцо | |
| 4 | 5***1 | Кольцо | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 2***9 | Шплинт 3,2х20 | |
| 7 | 2***9 | Болт М14-6gх100 | |
| 8 | 2***2 | Шайба 14 пружинная | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 2***9 | Болт М10-6gх30 | |
| 11 | 5***7 | Ось кронштейнов | |
| 12 | 5***0 | Кронштейн неподвижный | |
| 13 | 2***2 | Шайба 6 пружинная | |
| 14 | 2***9 | Болт М6-6gх12 | |
| 15 | 2***9 | Болт М10-6gх25 | |
| 16 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***9 | Болт М8-6gх22 | |
| 18 | 5***9 | Болт приводной | |
| 19 | 0***2 | Кольцо | |
| 20 | 4***3 | Штуцер | |
| 21 | 0***2 | Кольцо | |
| 22 | 5***0 | Клапан расхода и давления | |
| 23 | 0***2 | Кольцо | |
| 24 | Н***3 | Насос шестеренный | |
| 25 | 0***2 | Кольцо | |
| 26 | 5***5 | Фланец с патрубком | |
| 27 | 2***9 | Болт М8-6gх40 | |
| 28 | 2***9 | Гайка М10х1,25 | |
| 29 | 5***7 | Прокладка | |
| 30 | 3***3 | Шпилька | |
| 31 | 5***1 | Кронштейн подвижный | |
| 32 | 5***5 | Болт регулировочный | |
| 33 | 2***9 | Гайка М14х1,5-6Н | |
| 34 | 0***2 | Кольцо | |
| 35 | 5***1 | Заглушка | |
| 36 | 5***3 | Кольцо стопорное | |
| 37 | 5***0 | Шкив в сборе | |
| 38 | 5***9 | Ремень |
