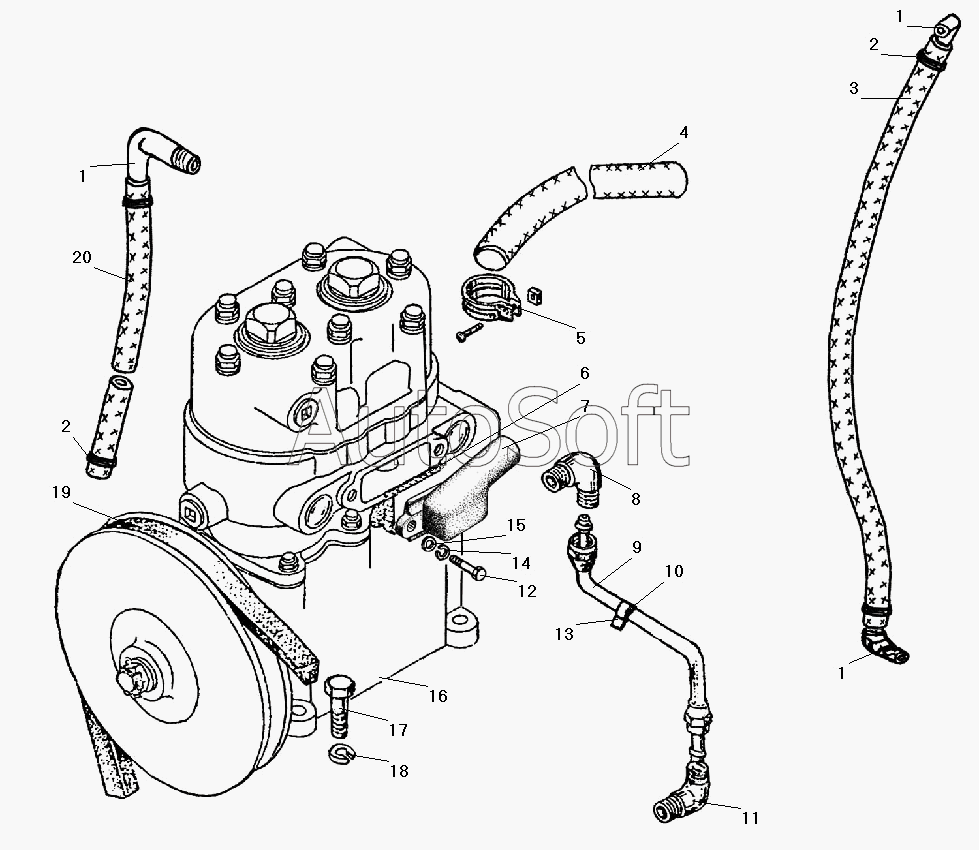

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Установка компрессора
/126.gif)
17
12
16
7
10
6
19
3
20
4
9
11
1
1
1
8
5
13
2
2
18
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Угольник | |
| 2 | 0***0 | Хомут червячный | |
| 3 | 4***0 | Рукав 14х23-1,47 | |
| 4 | 5***6 | Рукав-деталь 25-35-1050-0,3(3) | |
| 5 | 4***7 | Хомут в сборе | |
| 6 | 4***2 | Прокладка | |
| 7 | 4***5 | Патрубок впускной компрессора | |
| 8 | 3***3 | Угольник | |
| 9 | 4***0 | Трубка маслоподводящая к компрессору | |
| 10 | 3***3 | Прокладка хомута | |
| 11 | 4***6 | Угольник | |
| 12 | 2***9 | Болт М8-6gх22 | |
| 13 | 3***9 | Хомут 9 | |
| 14 | 2***2 | Шайба 8 пружинная | |
| 15 | 2***9 | Шайба 8 | |
| 16 | 4***9 | Компрессор в сборе | |
| 17 | 2***9 | Болт М10-6gх30 | |
| 18 | 2***2 | Шайба 10 пружинная | |
| 19 | 2***0 | Ремень 14х10-937 | |
| 20 | 4***7 | Рукав 14х23-1,6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
