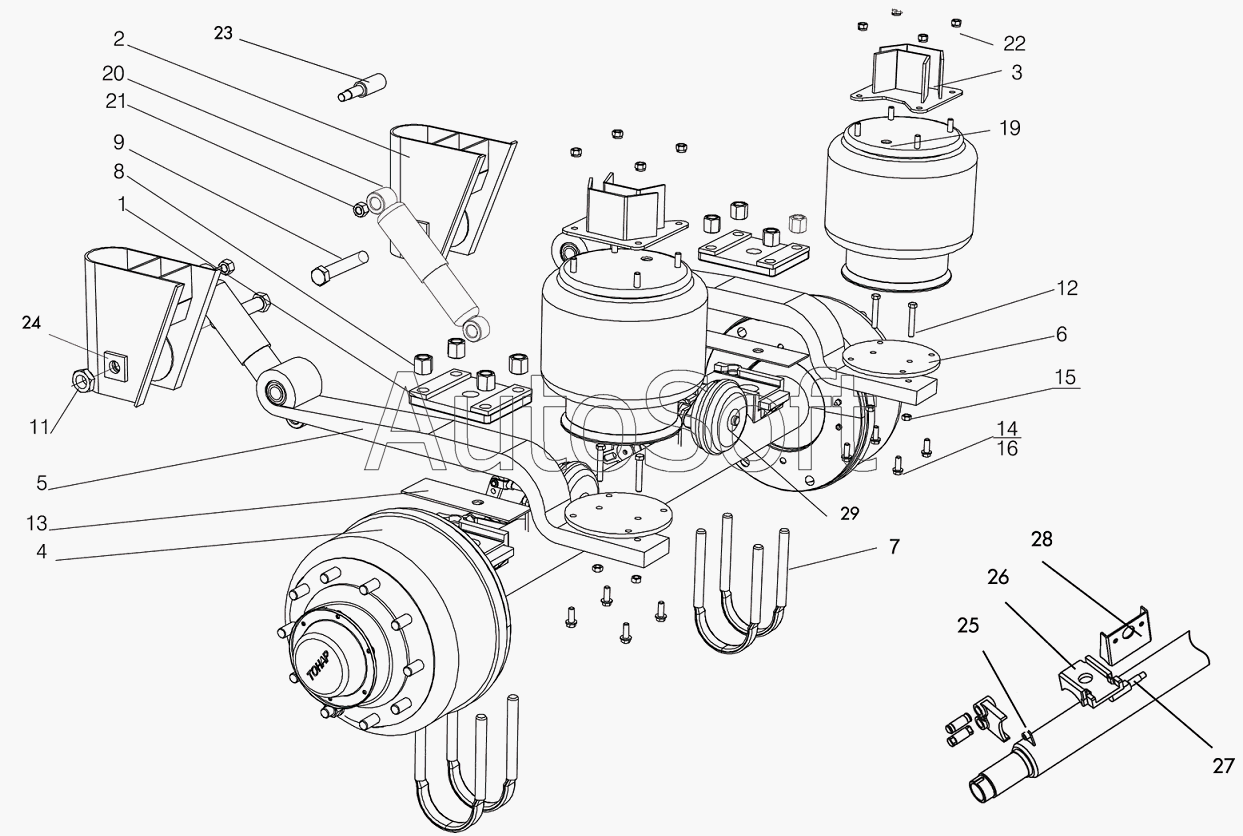

Каталог запасных частей к технике: Тонар-95234 (2012). Ось с рессорами (балка оси 127мм) "ТОНАР" выпуска до 10.2005 г.
22
13
14
15
16
19
19
20
20
21
12
23
24
25
26
27
28
29
29
5
2
3
4
5
3
3
4
5
1
5
6
7
7
8
9
9
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***6 | Накладка крепления рессоры 0927002013 | |
| 2 | З***1 | Кронштейн рессоры | |
| 3 | 9***0 | Кронштейн пневморессры | |
| 3 | З***0 | Кронштейн пневморессоры | |
| 3 | З***1 | Кронштейн рессоры | |
| 4 | З***8 | Ось передняя/задняя | |
| 4 | З***1 | Кронштейн рессоры | |
| 5 | 4***5 | Рессора двухлистовая гнутая TIRSAN | |
| 5 | 4***8 | Рессора двухлистовая прямая | |
| 5 | 4***9 | Рессора ALS 31 2305-TN | |
| 5 | З***1 | Кронштейн рессоры | |
| 6 | З***0 | Основание пневмобаллона | |
| 7 | З***0 | Стремянка плоская | |
| 7 | З***0 | Стремянка плоская удлиненная | |
| 8 | З***9 | Гайка стремянки | |
| 9 | 9***0 | Болт | |
| 9 | З***8 | Болт М30х3,5х200 крепления рессоры | |
| 11 | 1***6 | Гайка болта М30хЗ,5 | |
| 12 | 1***0 | Болт М12х75 | |
| 13 | З***1 | Пластина рессоры | |
| 14 | 1***5 | Болт М12х35 | |
| 15 | 1***2 | Гайка М12 самостопорящаяся | |
| 16 | 1***2 | Шайба 12Т | |
| 19 | 4***0 | Пневморессора 3810 | |
| 19 | 4***3 | Пневморессора 3813 | |
| 20 | 4***7 | Амортизатор | |
| 20 | 4***7 | Амортизатор | |
| 21 | 1***5 | Гайка М20 | |
| 22 | 1***2 | Гайка М12 самостопорящаяся | |
| 23 | З***4 | Палец амортизатора верхний | |
| 24 | 9***0 | Усилитель кронштейна | |
| 25 | 9***0 | Кронштейн датчика | |
| 26 | 0***8 | Подкладка крепления рессоры новая | |
| 27 | З***1 | Палец амортизатора нижний | |
| 28 | 9***2 | Кронштейн тормозной камеры | |
| 29 | 5***1 | Камера тормозная Т24 | |
| 29 | 5***4 | Тормозная камера Т24/30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
