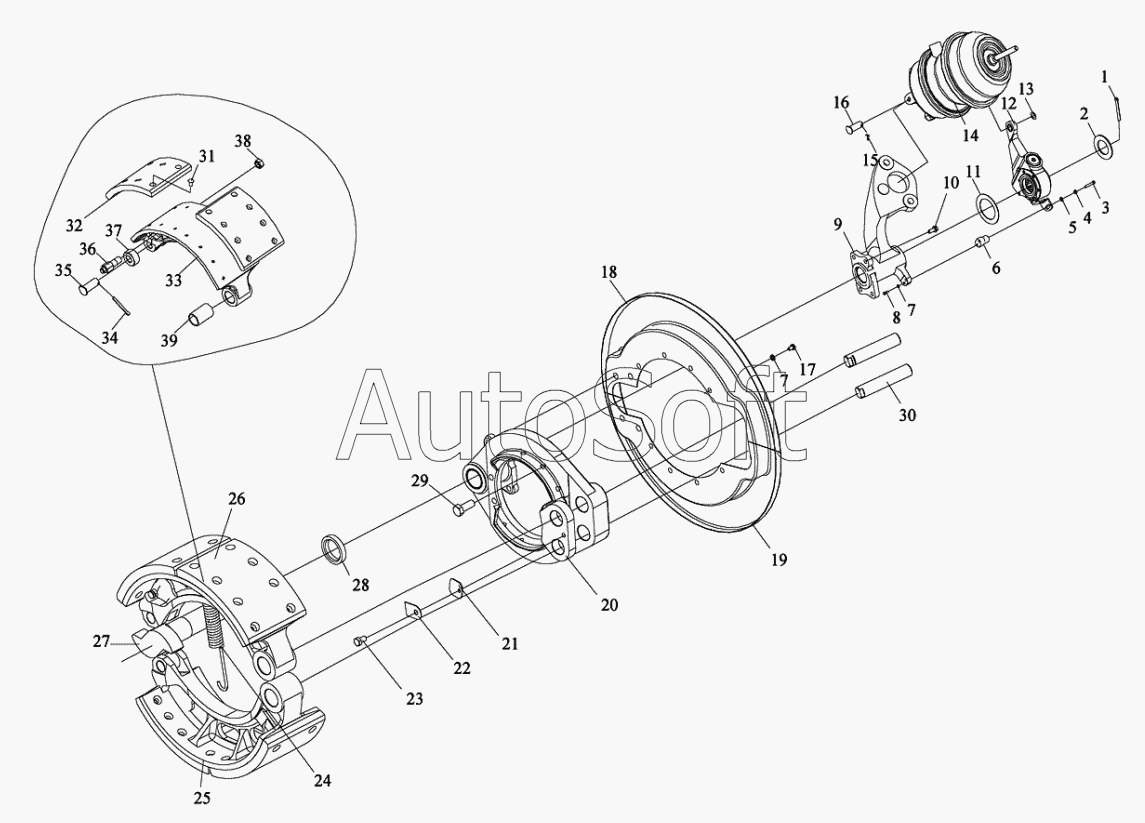

Каталог запасных частей к технике: FAW CA-3252 (2005). Тормоз переднего колеса
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Штифт | |
| 2 | 3***S | Шайба | |
| 3 | C***6 | Болт | |
| 4 | Q***8 | Пружинная шайба | |
| 5 | Q***8 | Шайба | |
| 6 | 3***2 | Втулка | |
| 7 | Q***6 | Пружинная шайба | |
| 8 | C***0 | Шестигранный болт | |
| 9 | 3***2 | Кронштейн | |
| 9 | 3***2 | Кронштейн | |
| 10 | 3***2 | Болт | |
| 11 | 3***1 | Регулировочная шайба | |
| 12 | 3***2 | Регулировочный рычаг в сборе | |
| 12 | 3***2 | Регулировочный рычаг в сборе | |
| 13 | Q***4 | Шайба | |
| 14 | 3***2 | Пружинный тормозной цилиндр | |
| 15 | Q***5 | Шплинт | |
| 16 | Q***8 | Штифт | |
| 17 | C***0 | Болт | |
| 18 | 3***E | Пылезащитный диск | |
| 19 | 3***E | Пылезащитный диск | |
| 20 | 3***2 | Кронштейн | |
| 20 | 3***2 | Кронштейн | |
| 21 | 3***E | Защитная пластина | |
| 22 | 3***E | Пластина | |
| 23 | C***6 | Болт | |
| 24 | 3***E | Возвратная пружина тормозной колодки | |
| 25 | 3***E | Тормозная колодка в сборе | |
| 26 | 3***E | Тормозная колодка в сборе | |
| 27 | 3***2 | Тормозной кулак | |
| 27 | 3***2 | Тормозной кулак | |
| 28 | 3***E | Шайба кулака | |
| 29 | 3***2 | Болт | |
| 30 | 3***E | Ось колодки | |
| 31 | 3***E | Фрикционная накладка тормозной колодки | |
| 32 | 3***2 | Фрикционная накладка тормозной колодки | |
| 33 | 3***E | Передняя тормозная колодка | |
| 34 | Q***0 | Штифт | |
| 35 | 3***2 | Штифт | |
| 36 | 3***E | Штифт | |
| 37 | 3***2 | Ролик тормозной колодки | |
| 38 | C***4 | Гайка | |
| 39 | 3***E | Втулка тормозной колодки |
