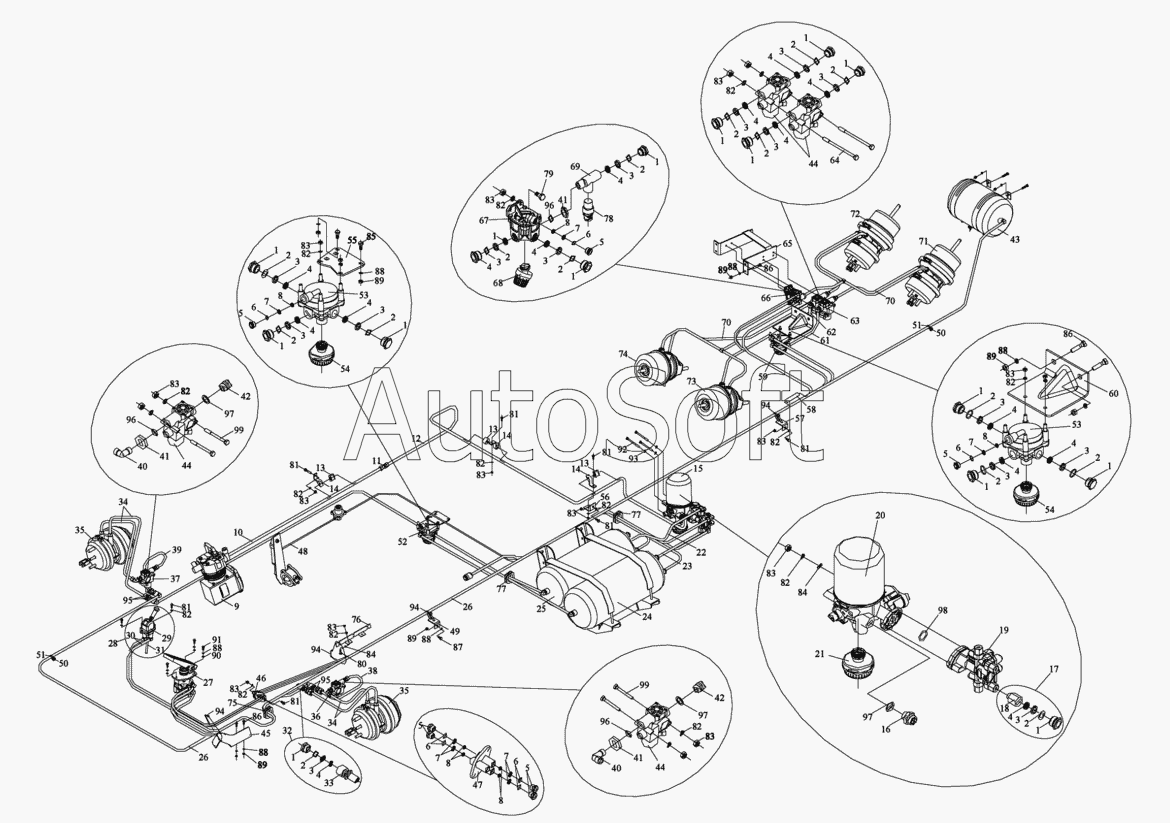

Каталог запасных частей к технике: FAW CA-3252 (2005). Схема тормозной системы
62
74
73
72
71
70
70
69
68
67
66
65
64
63
75
61
60
59
58
57
56
55
54
54
53
53
52
51
51
87
99
99
98
97
97
97
96
96
96
95
95
94
94
94
94
93
92
91
90
89
89
89
89
89
88
88
88
88
88
88
50
50
86
86
86
85
84
84
83
83
83
83
83
83
83
83
83
83
83
83
83
82
82
82
82
82
82
82
82
82
82
82
82
82
82
81
81
81
81
81
81
81
80
79
78
77
77
76
13
13
13
25
24
23
22
21
20
19
18
17
16
15
14
14
14
26
26
12
11
10
9
8
8
8
8
8
7
7
7
7
7
6
6
6
6
6
5
5
5
5
5
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
38
49
48
47
46
45
44
44
44
43
42
42
41
41
41
40
40
39
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
37
36
35
35
34
34
33
32
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***A | Гайка | |
| 2 | 3***A | Уплотнительное кольцо | |
| 3 | 3***A | Фиксирующее кольцо | |
| 4 | 3***A | Фасонное уплотнительное кольцо | |
| 5 | 3***A | Гайка | |
| 6 | 3***A | Уплотнительное кольцо | |
| 7 | 3***A | Фиксирующее кольцо | |
| 8 | 3***A | Фасонное уплотнительное кольцо | |
| 9 | 3***5 | Воздушный компрессор | |
| 10 | 3***5 | Передний пневмопровод воздушного компрессора в сборе | |
| 11 | 3***A | Штуцер | |
| 12 | 3***3 | Задний пневмопровод воздушного компрессора в сборе | |
| 13 | 3***2 | Втулка пневмопровода | |
| 14 | 3***5 | Опора пневмопровода | |
| 15 | 3***3 | Элемент пневмопровода со штуцером | |
| 16 | 3***A | Элемент пневмопровода со штуцером | |
| 17 | 3***9 | Переходный штуцер в сборе | |
| 18 | 3***9 | Переходный штуцер | |
| 19 | 3***A | Четырехконтурный предохранительный клапан в сборе | |
| 20 | 3***A | Осушитель воздуха | |
| 21 | 3***3 | Глушитель в сборе | |
| 22 | 3***7 | Пневмопровод в сборе | |
| 23 | 3***7 | Пневмопровод в сборе | |
| 24 | 3***5 | Двухкамерный ресивер со штуцером в сборе | |
| 25 | 3***5 | Двухкамерный ресивер со штуцером в сборе | |
| 26 | 3***3 | Пневмопроводы | |
| 27 | 3***2 | Тормозной клапан | |
| 28 | 3***6 | Клапан с пневмопроводами | |
| 29 | 3***0 | Клапан | |
| 30 | 3***6 | Ручной тормоз | |
| 31 | 3***0 | Выпускной клапан | |
| 32 | 3***7 | Штуцер | |
| 33 | 3***7 | Штуцер | |
| 34 | 3***7 | Пневмопровод | |
| 35 | 3***2 | Пружинный тормозной цилиндр | |
| 36 | 3***9 | Электромагнитный клапан | |
| 37 | 3***9 | Электромагнитный клапан | |
| 38 | 3***9 | Пневмопровод в сборе | |
| 39 | 3***9 | Пневмопровод в сборе | |
| 40 | 3***9 | Электромагнитный клапан | |
| 41 | 3***H | Уплотнение | |
| 42 | 3***E | Штуцер | |
| 43 | 3***8 | Ресивер с клапаном в сборе | |
| 44 | 3***A | Электромагнитный клапан | |
| 45 | 3***7 | Держатель | |
| 46 | 3***5 | Многоканальное соединения | |
| 47 | 3***7 | Многоканальное соединение | |
| 48 | 3***7 | Пневмопровод в сборе | |
| 49 | 3***2 | Кронштейн пневмопровода | |
| 50 | 3***0 | Кронштейн | |
| 51 | 3***0 | Зажим | |
| 52 | 3***3 | Ускорительный клапан в сборе | |
| 53 | 3***A | Ускорительный клапан в сборе | |
| 54 | 3***3 | Глушитель в сборе | |
| 55 | 3***2 | Держатель ускорительного клапана | |
| 56 | 3***3 | Кронштейн пневмопровода | |
| 57 | 3***2 | Кронштейн пневмопровода | |
| 58 | 3***2 | Кожух | |
| 59 | 3***3 | Ускорительный клапан о глушителем в сборе | |
| 60 | 3***9 | Кронштейн | |
| 61 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 62 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 63 | 3***2 | Электромагнитный клапан | |
| 64 | 3***7 | Болт крепления электромагнитного клапана | |
| 65 | 3***8 | Кронштейн электромагнитный клапана | |
| 66 | 3***3 | Ускорительный клапан | |
| 67 | 3***3 | Ускорительный клапан в сборе | |
| 68 | 3***3 | Глушитель в сборе | |
| 69 | 3***8 | Штуцер | |
| 70 | 3***3 | Пневмопроводы | |
| 71 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 72 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 73 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 74 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 75 | 1***0 | Резиновое защитное кольцо | |
| 76 | 3***7 | Держатель трубки | |
| 77 | 3***H | Резиновое уплотнительное кольцо | |
| 78 | 3***5 | Выключатель индикации ручного тормоза в сборе | |
| 79 | C***0 | Болт | |
| 80 | C***5 | Болт | |
| 81 | C***0 | Болт | |
| 82 | Q***8 | Пружинная шайба | |
| 83 | C***8 | Гайка | |
| 84 | Q***8 | Шайба | |
| 85 | C***5 | Болт | |
| 86 | C***5 | Болт | |
| 87 | C***0 | Болт | |
| 88 | Q***0 | Пружинная шайба | |
| 89 | C***0 | Гайка | |
| 90 | Q***0 | Шайба | |
| 91 | C***5 | Болт | |
| 92 | 3***3 | Болт | |
| 93 | Q***2 | Пружинная шайба | |
| 94 | T***6 | Пластмассовый хомут | |
| 95 | C***0 | Гайка | |
| 96 | Q***E | Резиновое уплотнительное кольцо круглого сечения | |
| 97 | C***2 | Уплотнительное кольцо | |
| 98 | C***A | Резиновое уплотнительное кольцо круглого сечения | |
| 99 | C***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
