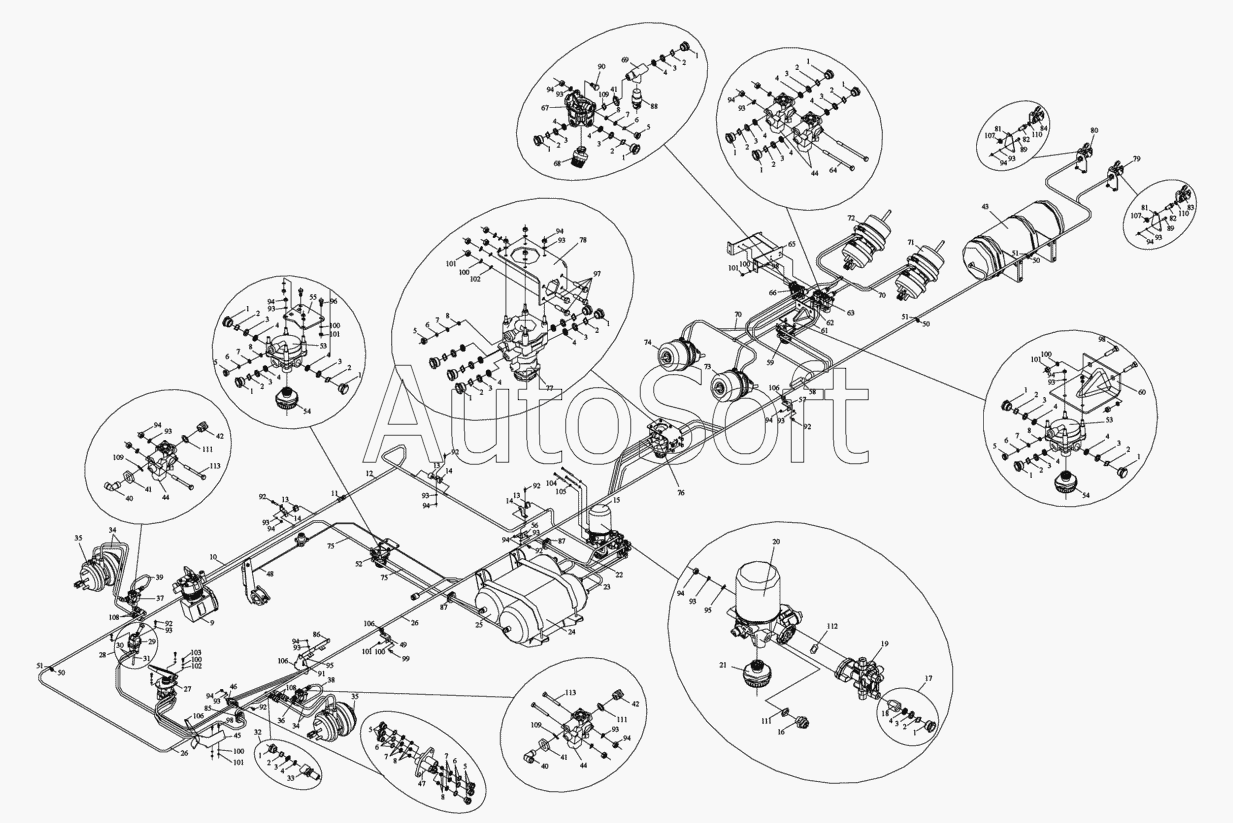

Каталог запасных частей к технике: FAW CA-3252 (2005). Схема тормозной системы тягача
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
40
41
41
41
42
42
43
44
44
44
45
46
47
48
49
50
50
50
51
51
51
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
69
70
70
71
72
73
74
75
75
76
77
78
79
80
81
81
82
82
83
84
85
86
87
87
88
89
89
90
91
92
92
92
92
92
92
92
93
93
93
93
93
93
93
93
93
93
93
93
93
93
93
93
93
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
95
95
96
97
98
98
99
100
100
100
100
100
100
100
101
101
101
101
101
101
102
102
103
104
105
106
106
106
106
107
107
108
108
109
109
109
110
110
111
111
111
112
113
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***A | Гайка | |
| 2 | 3***A | Уплотнительное кольцо | |
| 3 | 3***A | Фиксирующее кольцо | |
| 4 | 3***A | Фасонное уплотнительное кольцо | |
| 5 | 3***A | Гайка | |
| 6 | 3***A | Уплотнительное кольцо | |
| 7 | 3***A | Фиксирующее кольцо | |
| 8 | 3***A | Фасонное уплотнительное кольцо | |
| 9 | 3***5 | Воздушный компрессор | |
| 10 | 3***5 | Передний пневмопровод воздушного компрессора в сборе | |
| 11 | 3***A | Штуцер | |
| 12 | 3***3 | Задний пневмопровод воздушного компрессора в сборе | |
| 13 | 3***2 | Втулка пневмопровода | |
| 14 | 3***5 | Опора пневмопровода | |
| 15 | 3***3 | Элемент пневмопровода со штуцером | |
| 16 | 3***A | Элемент пневмопровода со штуцером | |
| 17 | 3***9 | Переходный штуцер в сборе | |
| 18 | 3***9 | Переходный штуцер | |
| 19 | 3***A | Четырехконтурный предохранительный клапан в сборе | |
| 20 | 3***A | Осушитель воздуха | |
| 21 | 3***3 | Глушитель в сборе | |
| 22 | 3***7 | Пневмопровод в сборе | |
| 23 | 3***7 | Пневмопровод в сборе | |
| 24 | 3***5 | Двухкамерный ресивер со штуцером в сборе | |
| 25 | 3***5 | Двухкамерный ресивер со штуцером в сборе | |
| 26 | 3***3 | Пневмопроводы | |
| 26 | 3***3 | Пневмопроводы | |
| 27 | 3***2 | Тормозной клапан | |
| 28 | 3***6 | Клапан с пневмопроводами | |
| 29 | 3***0 | Клапан | |
| 30 | 3***6 | Ручной тормоз | |
| 31 | 3***0 | Выпускной клапан | |
| 32 | 3***7 | Штуцер | |
| 33 | 3***7 | Штуцер | |
| 34 | 3***7 | Пневмопровод | |
| 35 | 3***2 | Пружинный тормозной цилиндр | |
| 36 | 3***9 | Электромагнитный клапан | |
| 37 | 3***9 | Электромагнитный клапан | |
| 38 | 3***9 | Пневмопровод в сборе | |
| 39 | 3***9 | Пневмопровод в сборе | |
| 40 | 3***9 | Электромагнитный клапан | |
| 41 | 3***H | Уплотнение | |
| 42 | 3***E | Штуцер | |
| 43 | 3***8 | Ресивер с клапаном в сборе | |
| 44 | 3***A | Электромагнитный клапан | |
| 45 | 3***7 | Держатель | |
| 46 | 3***7 | Многоканальное соединение | |
| 47 | 3***7 | Многоканальное соединение | |
| 48 | 3***7 | Пневмопровод в сборе | |
| 49 | 3***2 | Кронштейн пневмопровода | |
| 50 | 3***0 | Кронштейн | |
| 51 | 3***0 | Зажим | |
| 52 | 3***3 | Ускорительный клапан в сборе | |
| 53 | 3***A | Ускорительный клапан в сборе | |
| 54 | 3***3 | Глушитель в сборе | |
| 55 | 3***2 | Держатель ускорительного клапана | |
| 56 | 3***3 | Кронштейн пневмопровода | |
| 57 | 3***2 | Кронштейн пневмопровода | |
| 58 | 3***2 | Кожух | |
| 59 | 3***3 | Ускорительный клапан о глушителем в сборе | |
| 60 | 3***9 | Кронштейн | |
| 61 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 62 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 63 | 3***2 | Электромагнитный клапан | |
| 64 | 3***A | Болт крепления электромагнитный клапана | |
| 65 | 3***8 | Кронштейн электромагнитный клапана | |
| 66 | 3***3 | Ускорительный клапан | |
| 67 | 3***3 | Ускорительный клапан в сборе | |
| 69 | 3***8 | Штуцер | |
| 70 | 3***3 | Пневмопроводы | |
| 71 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 72 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 73 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 74 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 75 | 3***8 | Пневмопровод | |
| 76 | 3***7 | Клапан прицепа и штуцер | |
| 77 | 3***7 | Клапан прицепа | |
| 78 | 3***7 | Опора тормозного клапана прицепа | |
| 79 | 3***4 | Штуцер | |
| 80 | 3***4 | Штуцер | |
| 81 | 3***0 | Опора пневматического тормозного соединителя | |
| 82 | 3***4 | Штуцер | |
| 83 | 3***2 | Разъем прицепа | |
| 84 | 3***2 | Пневматический разъем прицепа | |
| 85 | 1***0 | Резиновое защитное кольцо | |
| 86 | 3***7 | Держатель трубки | |
| 87 | 3***H | Резиновое уплотнительное кольцо | |
| 88 | 3***5 | Выключатель индикации ручного тормоза в сборе | |
| 89 | C***5 | Болт | |
| 90 | C***0 | Болт | |
| 91 | C***5 | Болт | |
| 92 | C***0 | Болт | |
| 93 | Q***8 | Пружинная шайба | |
| 94 | C***8 | Гайка | |
| 95 | Q***8 | Шайба | |
| 96 | C***5 | Болт | |
| 97 | C***0 | Болт | |
| 98 | C***5 | Болт | |
| 99 | C***0 | Болт | |
| 100 | Q***0 | Пружинная шайба | |
| 101 | C***0 | Гайка | |
| 102 | Q***0 | Шайба | |
| 103 | C***5 | Болт | |
| 104 | 3***3 | Болт | |
| 105 | Q***2 | Пружинная шайба | |
| 106 | T***6 | Пластмассовый хомут | |
| 107 | C***8 | Гайка | |
| 108 | C***0 | Гайка | |
| 109 | Q***E | Резиновое уплотнительное кольцо круглого сечения | |
| 110 | C***6 | Уплотнительное кольцо | |
| 111 | C***2 | Уплотнительное кольцо | |
| 112 | C***A | Резиновое уплотнительное кольцо круглого сечения | |
| 113 | C***0 | Болт |
