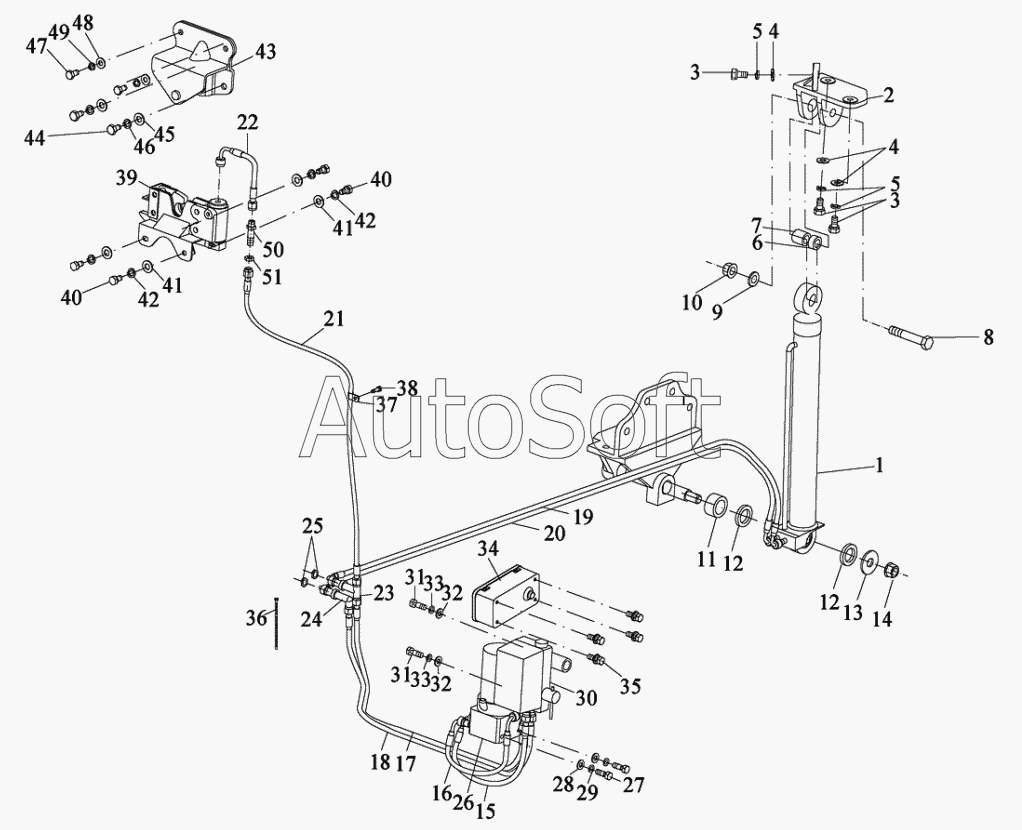

Каталог запасных частей к технике: FAW CA-3252 (2005). Гидравлическое устройство опрокидывания кабины (электрический насос)
39
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
26
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
14
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Гидравлический цилиндр опрокидывания кабины в сборе | |
| 2 | 5***2 | Подпорка кабины | |
| 3 | C***0 | Болт | |
| 4 | Q***0 | Шайба | |
| 5 | Q***0 | Пружинная шайба | |
| 6 | 5***2 | Втулка | |
| 7 | 5***2 | Втулка | |
| 8 | C***0 | Болт | |
| 9 | Q***6 | Шайба | |
| 10 | C***6 | Гайка | |
| 11 | 5***2 | Втулка | |
| 12 | 5***2 | Подушка | |
| 13 | 5***2 | Шайба | |
| 14 | C***8 | Гайка | |
| 15 | 5***7 | Гидравлические трубки в сборе | |
| 16 | 5***7 | Гидравлические трубки в сборе | |
| 17 | 5***7 | Гидравлические трубки в сборе | |
| 18 | 5***7 | Гидравлические трубки в сборе | |
| 19 | 5***7 | Гидравлические трубки в сборе | |
| 20 | 5***7 | Гидравлические трубки в сборе | |
| 21 | 5***7 | Гидравлические трубки в сборе | |
| 22 | 5***7 | Гидравлические трубки в сборе | |
| 23 | 5***7 | Тройник | |
| 24 | 5***7 | Тройник гидравлических трубок | |
| 25 | C***2 | Гайка | |
| 26 | 5***1 | Электрогидравлический насос опрокидывания кабины | |
| 27 | C***5 | Болт | |
| 28 | Q***8 | Шайба | |
| 29 | Q***8 | Пружинная шайба | |
| 30 | 5***2 | Ручной насос опрокидывания кабины в сборе | |
| 31 | C***5 | Болт | |
| 32 | Q***0 | Шайба | |
| 33 | Q***0 | Пружинная шайба | |
| 34 | 3***7 | Опрокидыватель кабины в сборе | |
| 35 | C***0 | Болт | |
| 36 | T***6 | Резиновая лента | |
| 37 | Q***8 | Зажим для одной трубки | |
| 38 | C***5 | Болт | |
| 39 | 5***9 | Гидравлический замок кабины | |
| 40 | C***0 | Болт | |
| 41 | Q***8 | Шайба | |
| 42 | Q***8 | Пружинная шайба | |
| 43 | 5***9 | Держатель гидравлического замка кабины | |
| 44 | C***0 | Болт | |
| 45 | Q***0 | Шайба | |
| 46 | Q***0 | Пружинная шайба | |
| 47 | C***0 | Болт | |
| 48 | Q***2 | Пружинная шайба | |
| 49 | Q***2 | Пружинная шайба | |
| 50 | Q***6 | Штуцер | |
| 51 | C***2 | Гайка |
