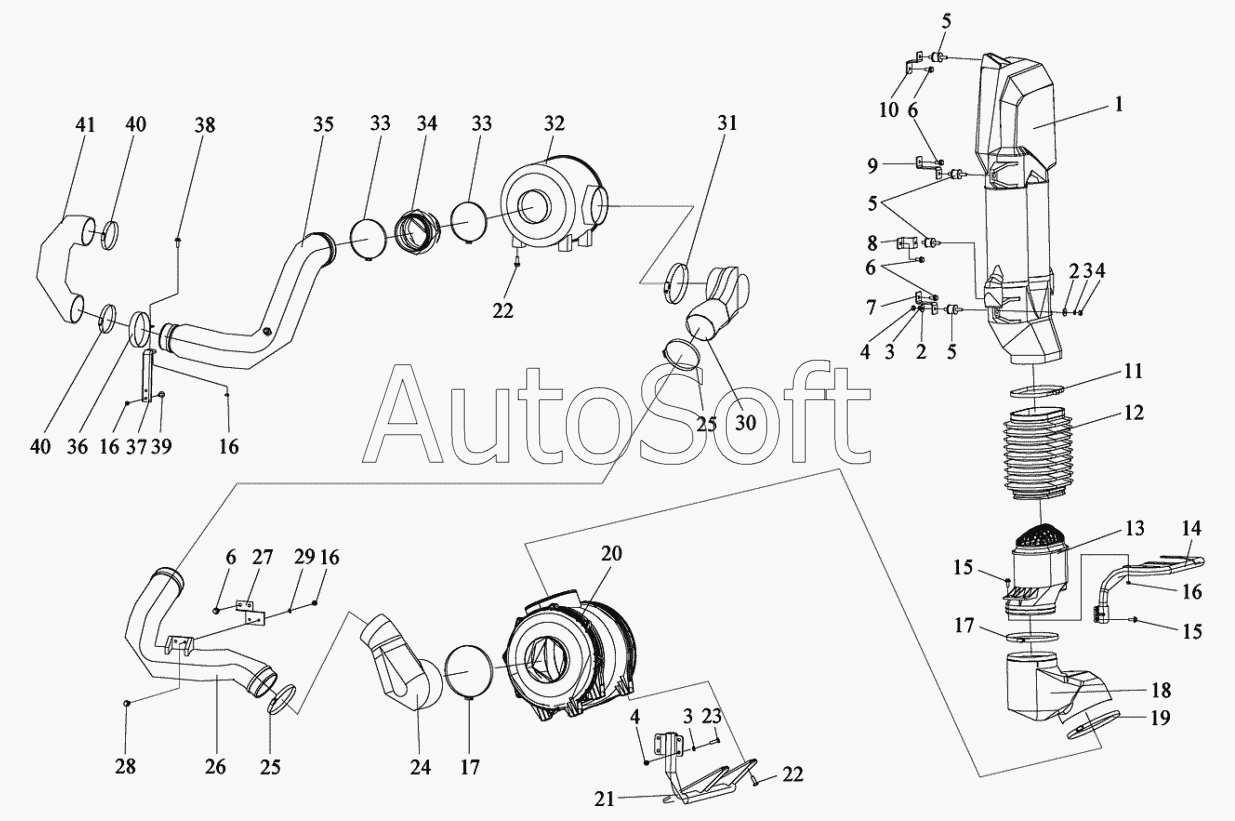

Каталог запасных частей к технике: FAW CA-3252 (2005). Воздушный фильтр
32
22
22
23
24
25
25
26
27
28
29
30
31
21
33
33
34
35
36
37
38
39
40
40
41
12
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
1
13
14
15
15
16
16
16
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1109060-385 | 1***5 | Основной элемент в сборе | |
| 1 | 1***2 | Воздухозаборник | |
| 2 | Q***0 | Шайба | |
| 3 | Q***0 | Пружинная шайба | |
| 4 | C***0 | Гайка | |
| 5 | 1***2 | Опора | |
| 6 | C***5 | Болт | |
| 7 | 1***2 | Левый держатель нижней части | |
| 8 | 1***2 | Правый держатель нижней части | |
| 9 | 1***2 | Левый держатель верхней части | |
| 10 | 1***2 | Правый держатель верхней части | |
| 11 | 1***2 | Прокладка | |
| 12 | 1***7 | Гофр | |
| 13 | 1***7 | Основание в сборе | |
| 14 | 1***7 | Крепежный держатель к шасси в сборе | |
| 15 | C***5 | Болт | |
| 16 | C***8 | Гайка | |
| 17 | C***B | Хомут | |
| 18 | 1***5 | Входной шланг воздушного фильтра | |
| 19 | C***B | Хомут | |
| 20 | 1***5 | Воздушный фильтр в сборе | |
| 20 | 1***A | Основной фильтрующий элемент | |
| 21 | 1***5 | Держатель воздушного фильтра в сборе | |
| 22 | C***0 | Болт | |
| 23 | C***5 | Болт | |
| 24 | 1***5 | Выходной шланг воздушного фильтра | |
| 25 | C***B | Хомут | |
| 26 | 1***3 | Трубопровод | |
| 27 | 1***7 | Держатель трубопровода | |
| 28 | C***5 | Болт | |
| 29 | Q***8 | Шайба | |
| 30 | 1***7 | Входная резиновая трубка второго фильтра | |
| 31 | C***B | Хомут шланга | |
| 32 | 1***7 | Второй воздушный фильтр в сборе | |
| 33 | C***B | Хомут шланга | |
| 34 | 1***7 | Выходная резиновая трубка второго фильтра | |
| 35 | 1***7 | Трубопровод | |
| 36 | 1***7 | Хомут | |
| 37 | 1***7 | Держатель трубопровода | |
| 38 | C***0 | Болт | |
| 39 | C***0 | Болт | |
| 40 | C***B | Хомут | |
| 41 | 1***3 | Соединительный трубопровод (в двигатель) |
