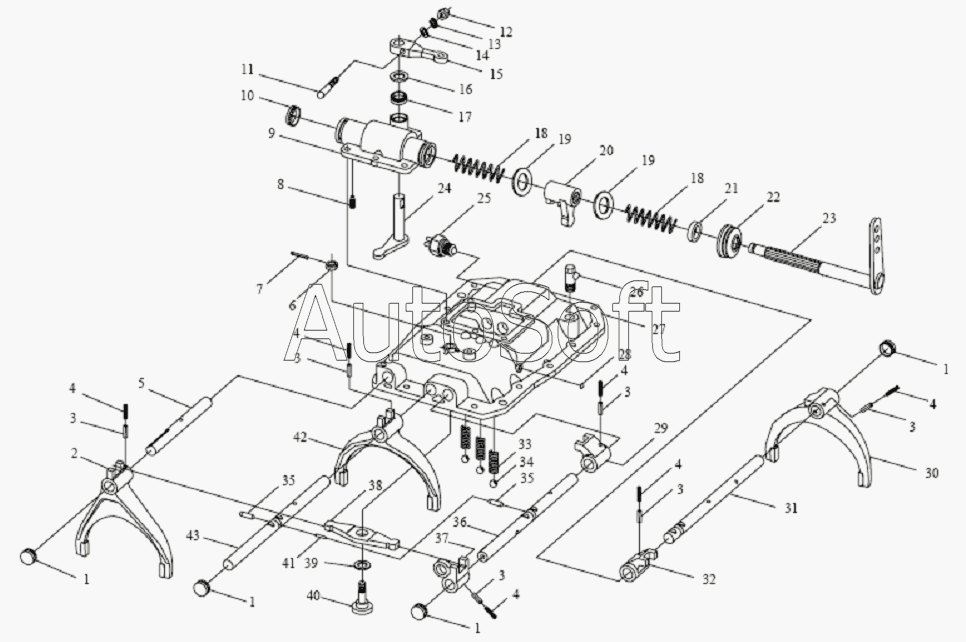

Каталог запасных частей к технике: FAW CA-1083 (2007). Крышка и верхняя крышка вариатора
33
23
24
25
26
27
28
29
30
31
32
22
34
35
35
36
37
38
39
40
41
42
43
12
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
1
1
1
1
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Пробка - ось вилки | |
| 2 | 1***4 | Вилка вариатора - пятая и шестая скорость | |
| 3 | 1***1 | Пружинный штифт | |
| 4 | 1***1 | Упругий штифт | |
| 5 | 1***4 | Вилка для реверсии - 5 и 6 скорости | |
| 6 | C***4 | Более плоская гайка с шестигранным желобом | |
| 7 | Q***5 | Шплинт | |
| 8 | 1***7 | Винт | |
| 9 | 1***2 | Кронштейн устройства вариатора | |
| 10 | 1***2 | Пробка - ось переключения передач | |
| 11 | 1***2 | Замковый штифт - рычаг выбора передачи | |
| 12 | C***6 | Шестигранная гайка | |
| 13 | Q***6 | Пружинная шайба | |
| 14 | Q***6 | Шайба | |
| 15 | 1***9 | Рычаг выбора передачи - устройство вариатора | |
| 16 | 1***2 | Противотрениевая прокладка | |
| 17 | 1***2 | Сальник в сборе - ось выбора передачи | |
| 18 | 1***2 | Возвратная пружина | |
| 19 | 1***2 | Спейсер - возвратная пружина | |
| 20 | 1***2 | Вилка переключения передачь | |
| 21 | 1***2 | Сальник в сборе - ось переключения передачь | |
| 22 | 1***2 | Пыленепроницаемый кожух - ось переключения передачь | |
| 23 | 1***9 | Ось переключения передачь | |
| 24 | 1***9 | Ось выбора передачи - Устройство вариатора | |
| 25 | 3***1 | Переключатель лампы заднего хода | |
| 26 | 1***1 | Пробка для вентиляции | |
| 27 | 1***1 | Верхняя крышка - устройство вариатора | |
| 28 | C***2 | Пробка | |
| 29 | 1***2 | Направляющий - сухарь Вариатора - четвертая скорость и пятая скорость | |
| 30 | 1***2 | Вилка вариатора - первая скорость и скорость заднего хода | |
| 31 | 1***2 | Ось вилки вариатора - первая скорость и скорость заднего хода | |
| 32 | 1***2 | Направляющий сухарь - вариатора - первая скорость и скорость заднего хода | |
| 33 | 1***1 | Пружина - ось вилки вариатора для самозапирания | |
| 34 | Q***5 | Самозапирающийся стальной шар | |
| 35 | 1***1 | Взаимозамкнутый блок - ось вилки вариатора для самозапирания | |
| 36 | 1***2 | Ось вилки вариатора - четвертая скорость и пятая скорость | |
| 37 | 1***4 | Коммутирующий направляющий сухарь - пятая скорость и шестая скорость | |
| 38 | 1***4 | Коммутирующий рычаг - пятая скорость и шестая скорость | |
| 39 | 1***4 | Шайба - коммутирующая ось | |
| 40 | 1***4 | Коммутирующая ось - пятая скорость и шестая скорость | |
| 41 | 1***1 | Взаимозамкнутый блок - ось вилки вариатора для самозапирания | |
| 42 | 1***2 | Вилка вариатора - вторая скорость и третья скорость | |
| 43 | 1***2 | Ось вилки вариатора - Вторая скорость и третья скорость |
