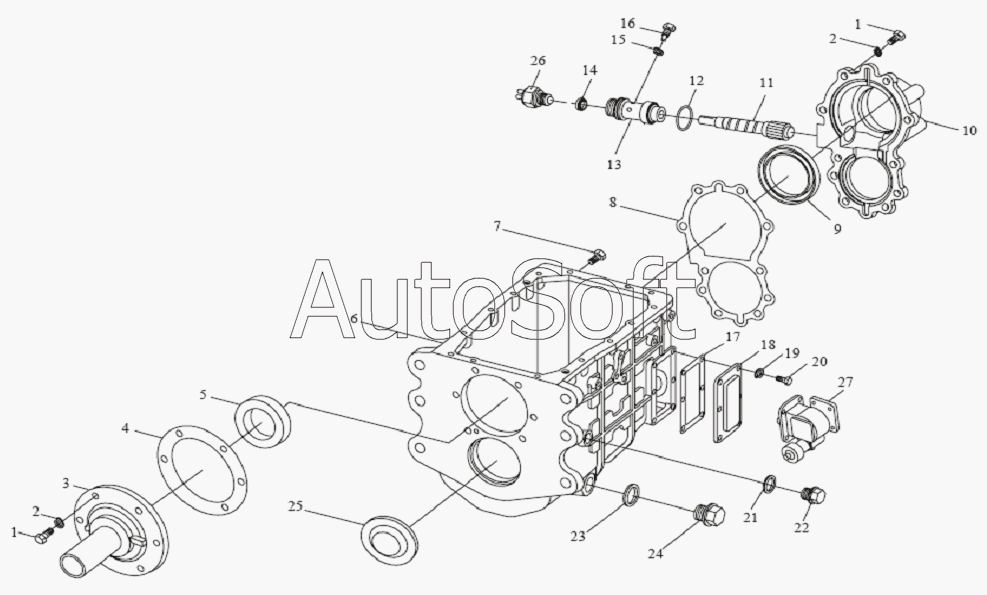

Каталог запасных частей к технике: FAW CA-1083 (2007). Корпус вариатора
14
26
26
25
24
23
22
21
20
19
18
17
16
15
1
1
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***0 | Болт | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | 1***1 | Крышка подшипника первичного вала | |
| 4 | 1***2 | Уплотнительная прокладка | |
| 5 | 1***1 | Сальник подшипника первичного вала | |
| 6 | 1***3 | Корпус - вариатор | |
| 7 | C***0 | Болт | |
| 8 | 1***1 | Задняя крышка вариатора | |
| 9 | 1***2 | Сальник крышки заднего подшипника | |
| 10 | 1***4 | Крышка заднего подшипника - вариатор | |
| 11 | 1***1 | Ведомая шестерня УС | |
| 12 | Q***D | О - образное уплотнительное кольцо | |
| 13 | 1***1 | Эксцентрическая втулка - Ведомая шестерня УС | |
| 14 | 1***1 | Сальник ведомой шестерни УС | |
| 15 | Q***6 | Пружинная шайба | |
| 16 | 1***1 | Винт для крепления - Крепление эксцентрической втулки | |
| 17 | 1***4 | Уплотнительная прокладка | |
| 18 | 1***4 | Перекрывающая плита - Отверстие установки отбора мощности | |
| 19 | Q***8 | Пружинная шайба | |
| 20 | C***0 | Болт | |
| 21 | 1***1 | Составная шайба - заливная и отливная пробка | |
| 22 | 1***1 | Заливная пробка | |
| 23 | 1***0 | Уплотнительная прокладка | |
| 24 | 1***1 | Отливная пробка | |
| 25 | 1***1 | Передняя уплотнительная крышка | |
| 26 | 3***Е | Датчик спидометра |
