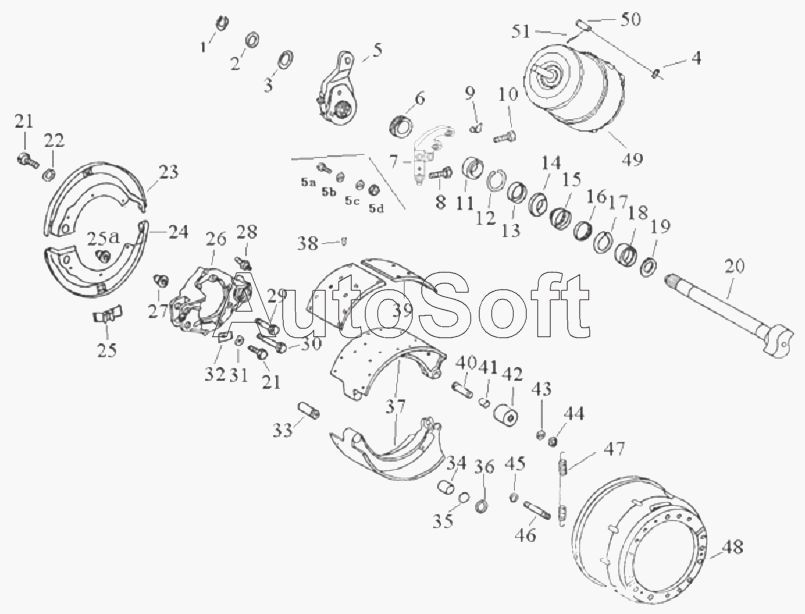

Каталог запасных частей к технике: FAW CA-3252 (P2K2BT1A) (2008). Задний мост (тормозная часть)
1
2
3
4
5
5a
5b
5c
5d
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25a
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502102CZ | 3***Z | Правый кулачковый вал | |
| 3502112ZY2C | 3***C | Кронштейн кулачкового вала правого тормоза | |
| 3502120Z | 3***Z | Правый рычаг автоматической регулировки зазора | |
| 3530020-523 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 1 | G***6 | Стопорное кольцо | |
| 10 | 3***1 | Болт | |
| 11 | 3***0 | Подшипник | |
| 12 | 3***2 | Кольцо | |
| 13 | 3***0 | Сальник | |
| 14 | 3***1 | Кожух сальника | |
| 15 | 3***1 | Кожух сальника | |
| 16 | 3***0 | Сальник | |
| 17 | 3***2 | Кольцо | |
| 18 | 3***0 | Подшипник | |
| 19 | 3***0 | Сальник | |
| 2 | 3***6 | Шайба | |
| 20 | 3***Z | Левый кулачковый вал | |
| 21 | 3***3 | Болт | |
| 22 | G***7 | Пружинная шайба | |
| 23 | 3***S | Пылезащитный диск | |
| 24 | 3***8 | Пылезащитный диск | |
| 25 | 3***1 | Пробка | |
| 25a | 3***S | Кронштейн заднего тормоза | |
| 26 | 3***C | Кронштейн заднего тормоза | |
| 27 | 3***A | Гайка | |
| 28 | J***5 | Масляная чашка М10х1 | |
| 29 | 3***7 | Болт | |
| 3 | 3***5 | Прокладка | |
| 30 | 3***9 | Болт | |
| 31 | 3***5 | Шайба | |
| 32 | 3***4 | Запорная пластина | |
| 33 | 3***2 | Опорный штифт тормозной колодки | |
| 34 | 3***A | Втулка | |
| 35 | H***6 | Резиновое уплотнительное кольцо круглого сечения | |
| 36 | 3***A | Стопорное кольцо | |
| 37 | 3***C | Тормозные колодки | |
| 38 | 3***7 | Заклепка | |
| 39 | 3***W | Фрикционная накладка | |
| 4 | Q***4 | Шайба | |
| 40 | 3***6 | Вал | |
| 41 | 3***A | Втулка | |
| 42 | 3***1 | Ролик | |
| 43 | 3***5 | Шайба | |
| 44 | G***6 | Стопорное кольцо | |
| 45 | G***6 | Стопорное кольцо | |
| 46 | 3***2 | Опорный штифт тормозной колодки | |
| 47 | 3***6 | Возвратная пружина тормозной колодки | |
| 48 | 3***B | Тормозной диск | |
| 49 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 5 | 3***Z | Левый рычаг автоматической регулировки зазора | |
| 50 | Q***8 | Штифт | |
| 51 | Q***5 | Шплинт | |
| 5a | 2***Z | Болт | |
| 5b | G***7 | Шайба | |
| 5c | G***5 | Шайба 8 - 140НV | |
| 5d | G***3 | Гайка | |
| 6 | 3***4 | Защитное кольцо | |
| 7 | 3***C | Кронштейн кулачкового вала левого тормоза | |
| 8 | 3***9 | Болт | |
| 9 | G***9 | Масленка |
