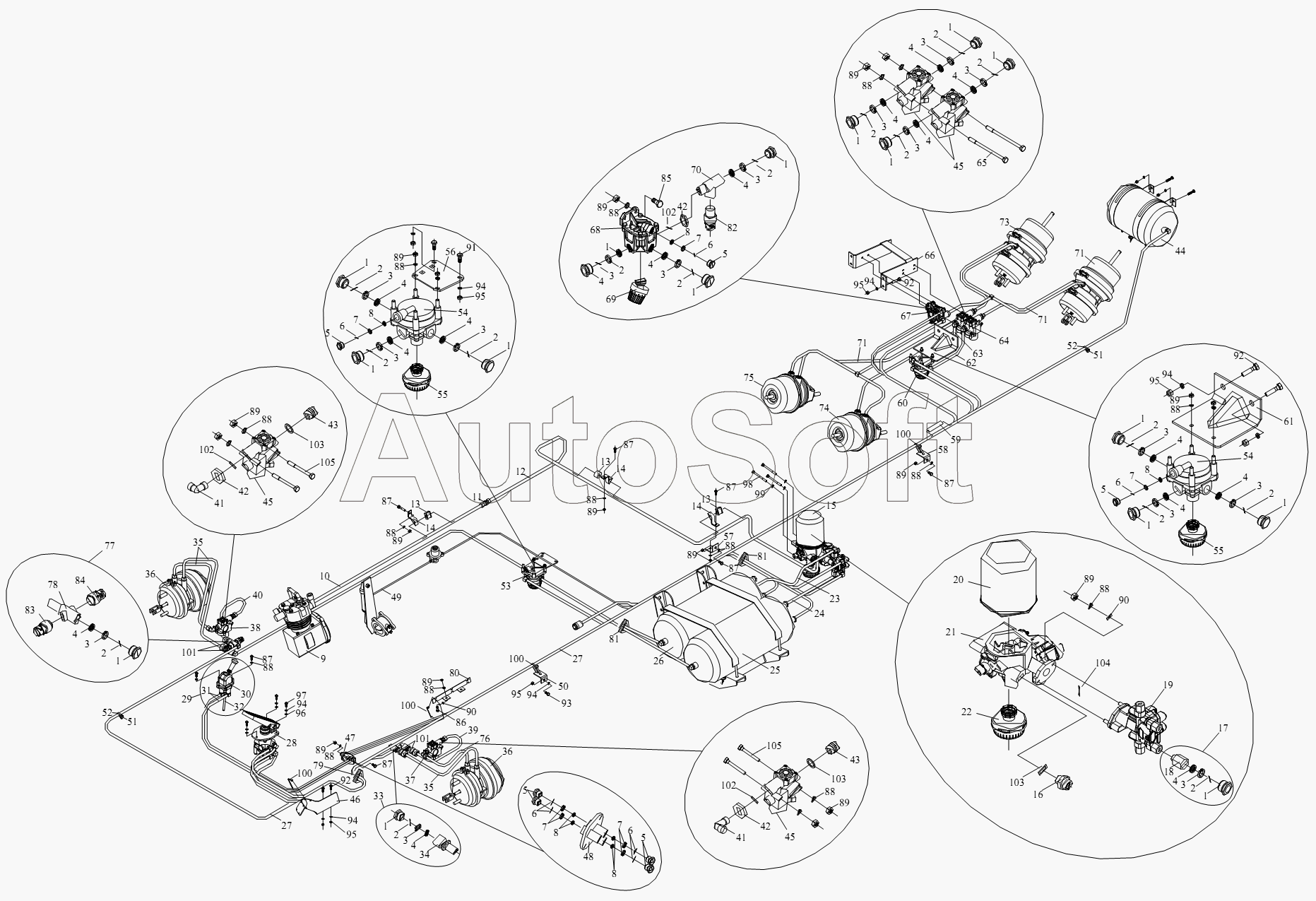

Каталог запасных частей к технике: FAW CA-3252 (P2K2BT1A) (2008). Тормозная магистраль
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
41
42
42
42
43
43
44
45
45
45
46
47
48
49
50
51
51
52
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
71
72
73
74
75
76
77
78
79
80
81
81
82
83
84
85
86
87
87
87
87
87
87
87
88
88
88
88
88
88
88
88
88
88
88
88
88
88
89
89
89
89
89
89
89
89
89
89
89
89
89
90
90
91
92
92
92
93
94
94
94
94
94
94
95
95
95
95
95
96
97
98
99
100
100
100
100
101
101
102
102
102
103
103
103
104
105
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***A | Гайка | |
| 2 | 3***A | Уплотнительное кольцо | |
| 3 | 3***A | Фиксирующее кольцо | |
| 4 | 3***A | Фасонное уплотнительное кольцо | |
| 5 | 3***A | Гайка | |
| 6 | 3***A | Уплотнительное кольцо | |
| 7 | 3***A | Фиксирующее кольцо | |
| 8 | 3***A | Фасонное уплотнительное кольцо | |
| 9 | 3***5 | Воздушный компрессор | |
| 10 | 3***5 | Передний пневмопровод воздушного компрессора в сборе | |
| 11 | 3***A | Штуцер | |
| 12 | 3***3 | Задний пневмопровод воздушного компрессора в сборе | |
| 13 | 3***2 | Втулка пневмопровода | |
| 14 | 3***5 | Опора пневмопровода | |
| 15 | 3***3 | Элемент пневмопровода со штуцером | |
| 16 | 3***A | Элемент пневмопровода со штуцером | |
| 17 | 3***9 | Переходный штуцер в сборе | |
| 18 | 3***9 | Переходный штуцер | |
| 19 | 3***A | Четырехконтурный предохранительный клапан в сборе | |
| 20 | 3***A | Воздушный сушильный резервуар в сборе | |
| 21 | 3***A | Цоколь воздушной сушилки в сборе | |
| 22 | 3***3 | Глушитель в сборе | |
| 23 | 3***7 | Пневмопровод в сборе | |
| 24 | 3***7 | Пневмопровод в сборе | |
| 25 | 3***5 | Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе | |
| 26 | 3***5 | Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе | |
| 27 | 3***5 | Трубопровода в сборе | |
| 27 | 3***9 | Трубопровода в сборе | |
| 28 | 3***2 | Тормозной клапан | |
| 29 | 3***6 | Клапан с пневмопроводами | |
| 30 | 3***0 | Клапан | |
| 31 | 3***6 | Ручной тормоз | |
| 32 | 3***0 | Выпускной клапан | |
| 33 | 3***7 | Штуцер | |
| 34 | 3***7 | Штуцер | |
| 35 | 3***7 | Пневмопровод | |
| 36 | 3***2 | Пружинный тормозной цилиндр | |
| 37 | 3***9 | Электромагнитный клапан | |
| 38 | 3***9 | Электромагнитный клапан | |
| 39 | 3***9 | Пневмопровод в сборе | |
| 40 | 3***9 | Пневмопровод в сборе | |
| 41 | 3***9 | Электромагнитный клапан | |
| 42 | 3***H | Уплотнение | |
| 43 | 3***E | Штуцер | |
| 44 | 3***8 | Ресивер с клапаном в сборе | |
| 45 | 3***A | Электромагнитный клапан | |
| 46 | 3***7 | Держатель | |
| 47 | 3***5 | Многоканальное соединения | |
| 48 | 3***7 | Многоканальное соединение | |
| 49 | 3***7 | Пневмопровод в сборе | |
| 50 | 3***2 | Кронштейн пневмопровода | |
| 51 | 3***0 | Кронштейн | |
| 52 | 3***0 | Зажим | |
| 53 | 3***3 | Ускорительный клапан в сборе | |
| 54 | 3***A | Ускорительный клапан в сборе | |
| 55 | 3***3 | Глушитель в сборе | |
| 56 | 3***2 | Держатель ускорительного клапана | |
| 57 | 3***3 | Кронштейн пневмопровода | |
| 58 | 3***2 | Кронштейн пневмопровода | |
| 59 | 3***2 | Кожух | |
| 60 | 3***3 | Ускорительный клапан о глушителем в сборе | |
| 61 | 3***9 | Кронштейн | |
| 62 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 63 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 64 | 3***2 | Электромагнитный клапан | |
| 65 | 3***7 | Болт крепления электромагнитного клапана | |
| 66 | 3***8 | Кронштейн электромагнитный клапана | |
| 67 | 3***3 | Ускорительный клапан | |
| 68 | 3***3 | Ускорительный клапан в сборе | |
| 69 | 3***3 | Глушитель в сборе | |
| 70 | 3***8 | Штуцер | |
| 71 | 3***3 | Пневмопроводы | |
| 72 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 73 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 74 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 75 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 76 | 3***2 | Перевозочный воздушный шланг первого тормоза в сборе | |
| 77 | 3***2 | Четырехходовое соединение в сборе | |
| 78 | 3***2 | Четырехходовое соединение | |
| 79 | 1***0 | Резиновое защитное кольцо | |
| 80 | 3***7 | Держатель трубки | |
| 81 | 3***A | Резиновый защитный чехол | |
| 82 | 3***5 | Выключатель индикации ручного тормоза в сборе | |
| 83 | 3***A | Выключатель тормозной лампы в сборе | |
| 84 | 3***7 | Выключатель тормоза | |
| 85 | C***0 | Болт | |
| 86 | C***5 | Болт | |
| 87 | C***0 | Болт | |
| 88 | Q***8 | Пружинная шайба | |
| 89 | C***8 | Гайка | |
| 90 | Q***8 | Шайба | |
| 91 | C***5 | Болт | |
| 92 | C***5 | Болт | |
| 93 | C***0 | Болт | |
| 94 | Q***0 | Пружинная шайба | |
| 95 | C***0 | Гайка | |
| 96 | Q***0 | Шайба | |
| 97 | C***5 | Болт | |
| 98 | 3***3 | Болт | |
| 99 | Q***2 | Пружинная шайба | |
| 100 | T***6 | Пластмассовый хомут | |
| 101 | C***0 | Гайка | |
| 102 | Q***E | Резиновое уплотнительное кольцо круглого сечения | |
| 103 | C***2 | Уплотнительное кольцо | |
| 104 | C***A | Резиновое уплотнительное кольцо круглого сечения | |
| 105 | C***0 | Болт |
