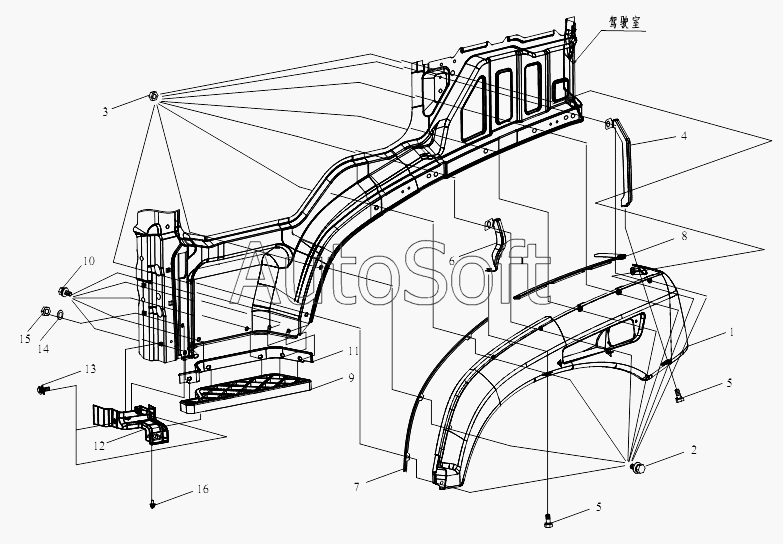

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Крылья
16
15
14
13
12
11
10
9
1
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5103032Е109 | 5***9 | Надставка А - правое крыло | |
| 5103042Е109 | 5***9 | Надставка В сборе - правое крыло | |
| 5103192Е109 | 5***9 | Передняя уплотнительная плёнка правой крыльевой плиты | |
| 5103194Е109 | 5***9 | Задняя уплотнительная плёнка правой крыльевой плиты | |
| 5103218Е109 | 5***9 | Верхняя декоративная покрышка правой двухступенчатой подножки | |
| 5103262Е109 | 5***9 | Уплотнительная плёнка правой ножной педали второй степени | |
| 5103268А109 | 5***9 | Правая ножная педаль 2 - ой ступени | |
| 1 | 5***9 | Левое крыло | |
| 1 | 5***9 | Правое крыло | |
| 2 | C***5 | Болт | |
| 3 | C***8 | Гайка | |
| 4 | 5***9 | Надставка А - левое крыло | |
| 5 | C***0 | Болт | |
| 6 | 5***9 | Надставка В сборе - левое крыло | |
| 7 | 5***9 | Передняя уплотнительная плёнка левой крыльевой плиты | |
| 8 | 5***9 | Задняя уплотнительная плёнка левой крыльевой плиты | |
| 9 | 5***9 | Левая ножная педаль 2 - ой ступени | |
| 10 | C***0 | Установочное место для болта | |
| 11 | 5***9 | Уплотнительная плёнка левой ножной педали второй степени | |
| 12 | 5***9 | Верхняя декоративная покрышка левой двухступенчатой подножки | |
| 13 | Q***6 | Винт | |
| 14 | Q***6 | Шайба | |
| 15 | C***6 | Шестигранная гайка | |
| 16 | Q***0 | Винт |
