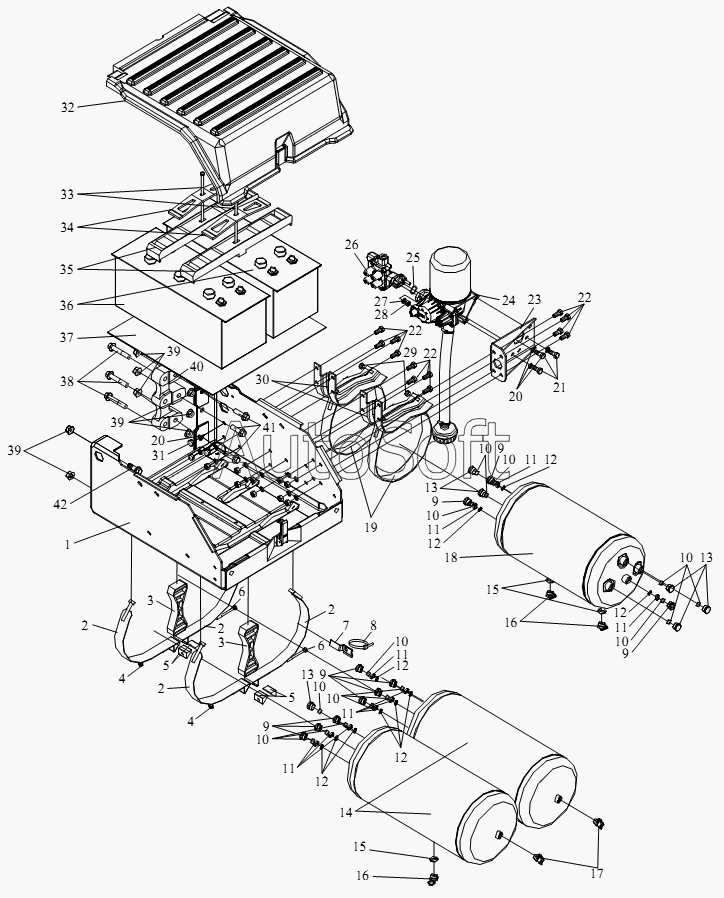

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Модуль снабжения энергии пневтормоза и аккумулятора
33
23
24
25
26
27
28
29
30
31
32
22
22
22
34
35
36
37
38
39
39
39
40
41
42
12
12
12
12
12
12
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
1
13
13
13
14
15
15
16
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Баллон и стойка аккумулятора в сборе | |
| 2 | 3***А | Бандажная лента в сборе - ресиверы переднего и заднего тормозов | |
| 3 | 3***А | Промежуточная прокладка - ресивер | |
| 4 | C***8 | Шайба | |
| 5 | 3***А | Клин - бандажная лента в сборе | |
| 6 | C***5 | Шестигранный болт | |
| 7 | 3***А | Стойка - выпускной патрубок секции снабжения воздуха | |
| 8 | Т***6 | Пластмассовая петля | |
| 9 | 3***А | Втулка | |
| 10 | 3***А | Уплотнительное кольцо | |
| 11 | 3***А | Рым | |
| 12 | 3***А | Уплотнительное кольцо | |
| 13 | 3***А | Пробка | |
| 14 | 3***А | Ресивер в сборе | |
| 15 | C***2 | Уплотнительное кольцо | |
| 16 | 3***0 | Клапан слива воды | |
| 17 | 3***0 | Проверочный штуцер | |
| 18 | 3***А | Двухконтурный резервуар в сборе | |
| 19 | 3***0 | Петля парковочного воздушного резервуара | |
| 20 | Q***2 | Пружинная шайба | |
| 21 | Q***0 | Шестигранный нитевидный болт | |
| 22 | C***0 | Болт | |
| 23 | 3***А | Стойка - секция для обработки воздуха | |
| 24 | 3***5 | Основание воздушного осушительного баллона в сборе | |
| 25 | C***A | Резиновое уплотнительное кольцо круглого сечения | |
| 26 | 3***5 | Газовпускной вход сушилки | |
| 27 | Q***8 | Пружинная шайба | |
| 28 | C***8 | Гайка | |
| 29 | C***0 | Шестигранная гайка | |
| 30 | 3***3 | Стойка - ресивер | |
| 31 | C***2 | Гайка | |
| 32 | 3***А | Перекрышка - баллон и стойка аккумулятора | |
| 33 | 3***2 | Крепежный болт аккумулятора | |
| 34 | 3***2 | Верхний прижим аккумулятора | |
| 35 | 3***2 | Нижняя скоба аккумулятора | |
| 36 | 3***2 | Аккумулятор (150 Ач) | |
| 37 | 3***0 | Резиновый амортизатор аккумулятора | |
| 38 | Q***0 | Шестигранный фланцевый болт | |
| 39 | C***4 | Гайка | |
| 40 | 3***А | Стойка для секции снабжения воздуха | |
| 41 | Q***5 | Шестигранный фланцевый болт | |
| 42 | Q***5 | Шестигранный фланцевый болт |
