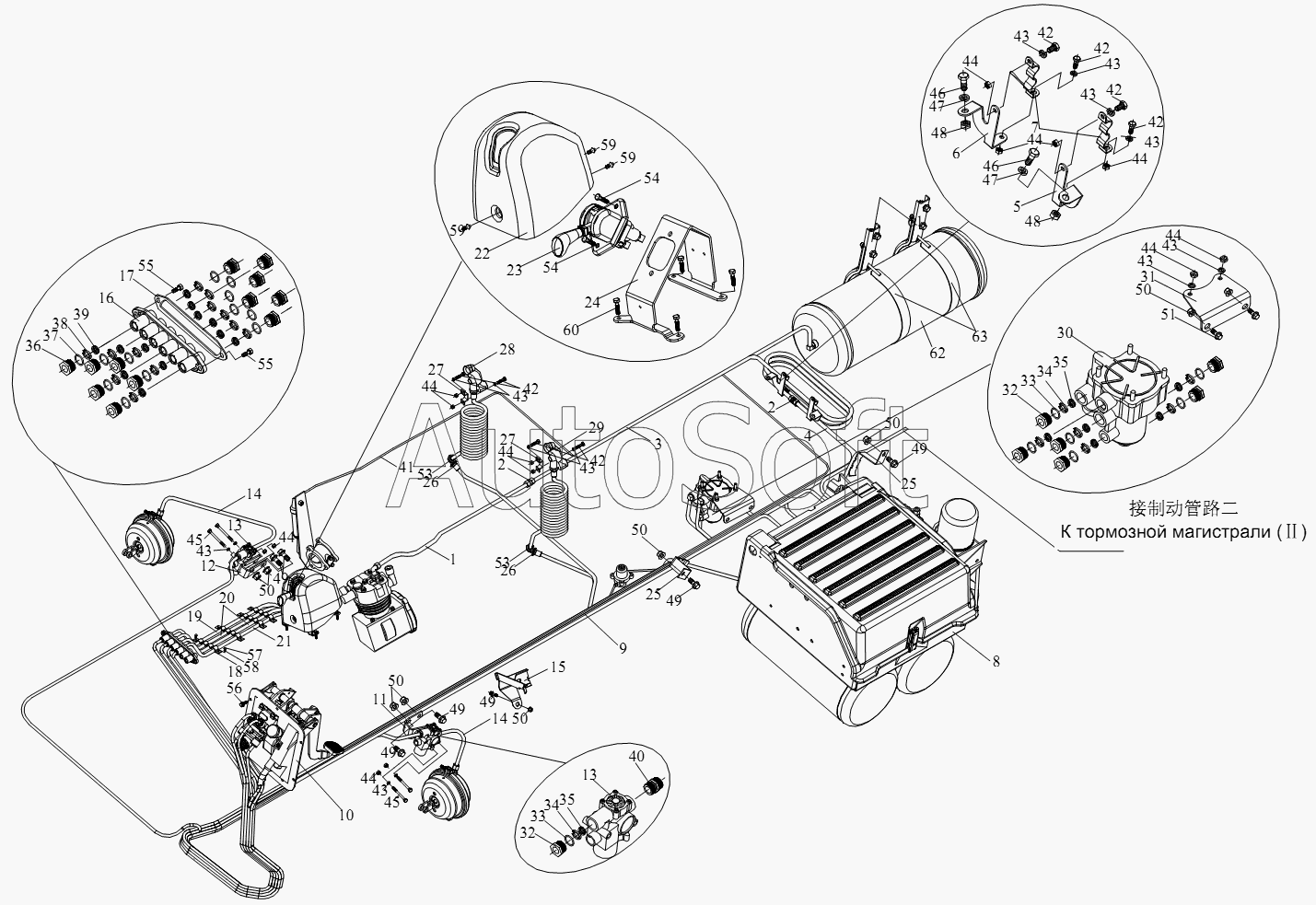

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Тормозная магистраль (I)
1
2
2
3
4
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
42
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
44
45
45
46
46
47
47
48
48
49
49
49
49
49
50
50
50
50
50
50
51
53
53
54
54
55
55
56
57
58
59
59
59
60
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Передняя воздушная труба в сборе схема | |
| 2 | 3***А | Непосредний штуцер | |
| 3 | 3***А | Средний передний воздухопровод в сборе - компрессор к сушилке | |
| 4 | 3***А | Задний воздухопровод в сборе - компрессор к сушилке | |
| 5 | 3***А | Стойка левого трубодержателя - для крепления воздушной трубы | |
| 6 | 3***А | Правая стойка трубодержателя - для крепления воздушной трубы | |
| 7 | 3***А | Трубодержатель - для крепления промежуточной воздушной трубы | |
| 8 | 3***С | Секция снабжения воздуха в сборе | |
| 9 | 3***А | Трубный пучок в сборе | |
| 10 | 3***А | Тормозная педаль и педаль сцепления в сборе | |
| 11 | 3***А | Стойка - электромагнитного клапана передней левой антиблокирующей системы | |
| 12 | 3***А | Стойка - электромагнитного клапана передней правой антиблокирующей системы | |
| 13 | 3***А | Электромагнитный клапан системы АBS в сборе | |
| 14 | 3***2 | Тормозной рукав в сборе - передний тормоз | |
| 15 | 3***А | Стойка - распределительная коробка и линия прицепа | |
| 16 | 3***А | Многоканальное соединение | |
| 17 | 3***А | Уплотнительная прокладка | |
| 18 | 3***А | Трубодержатель | |
| 19 | 3***А | Воздухопровод в сборе - от отверстия ручного клапана до передней обшивки | |
| 20 | 3***А | Воздухопровод в сборе - от ручного клапана до передней обшивки | |
| 21 | 3***А | Воздухопровод в сборе - выпуск ручного клапана | |
| 22 | 3***А | Колпачок для защиты от пыли в сборе | |
| 23 | 3***А | Ручной клапан и штуцер в сборе | |
| 24 | 3***А | Стойка ручного клапана в сборе | |
| 25 | 3***А | Стойка - для крепления трубный пучок перемычки | |
| 26 | 3***2 | Соединение отвода | |
| 27 | 3***2 | Стойка | |
| 28 | 3***2 | Перекидной рукав подачи воздуха и соединение в сборе | |
| 29 | 3***2 | Перекидной рукав управления и соединение в сборе | |
| 30 | 3***А | Клапан прицепа в сборе | |
| 31 | 3***А | Стойка прицепа | |
| 32 | 3***А | Втулка | |
| 33 | 3***А | Уплотнительное кольцо | |
| 34 | 3***А | Рым | |
| 35 | 3***А | Уплотнительное кольцо | |
| 36 | 3***А | Втулка | |
| 37 | 3***А | Уплотнительное кольцо | |
| 38 | 3***А | Рым | |
| 39 | 3***А | Уплотнительное кольцо | |
| 40 | 3***А | Штуцер - электромагнитный клапан АБС | |
| 41 | 3***А | Воздухопровод в сборе - электромагнитный клапан к выпускному цилиндру | |
| 42 | C***5 | Болт | |
| 43 | Q***8 | Пружинная шайба | |
| 44 | C***8 | Гайка | |
| 45 | C***0 | Болт | |
| 46 | C***5 | Болт | |
| 47 | Q***2 | Пружинная шайба | |
| 48 | C***2 | Гайка | |
| 49 | Q***5 | Шестигранный фланцевый болт | |
| 50 | C***4 | Гайка | |
| 51 | Q***0 | Шестигранный фланцевый болт | |
| 53 | C***8 | Гайка | |
| 54 | C***5 | Комбинированный болт | |
| 55 | C***6 | Болт | |
| 56 | C***5 | Болт | |
| 57 | Q***5 | Пружинная шайба | |
| 58 | C***5 | Гайка | |
| 59 | Q***6 | Комбинированный винт с крестообразными шлицами | |
| 60 | C***5 | Болт | |
| 61 | 3***А | Стойка в сборе - вспомогательный ресивер | |
| 62 | 3***С | Задний ресивер в сборе | |
| 63 | 3***А | Бандажная лента в сборе - вспомогательный ресивер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
