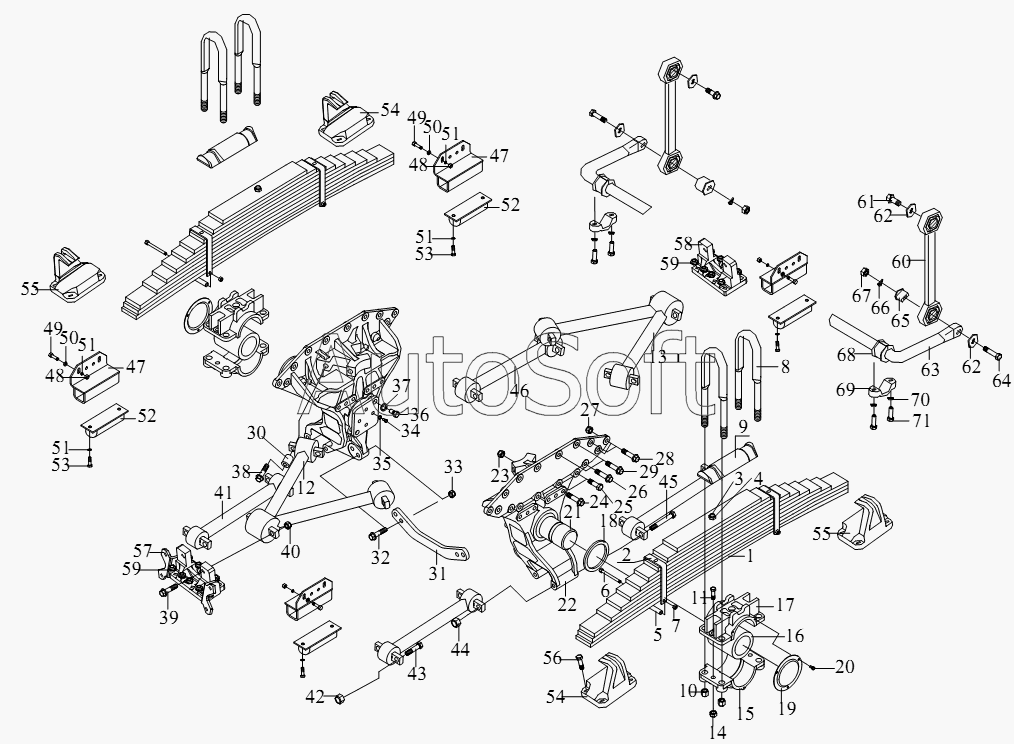

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Система задней подвески
55
55
54
54
53
53
52
52
51
51
51
51
50
50
49
49
48
48
47
47
46
45
44
43
42
41
40
39
38
37
71
70
69
68
67
66
65
64
63
62
62
61
36
60
59
59
58
57
56
2
14
13
12
11
10
9
8
7
6
5
4
3
15
23
35
34
33
32
31
30
29
28
27
26
25
24
1
1
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22X1.5X20 | 2***0 | Проволочная червячная втулка | |
| 2906335-50А | 2***А | Втулка в сборе - стабилизирующий стержень передней поперечной балки | |
| 2912201-242 | 2***2 | Первый лист задней рессоры | |
| 2912202-242 | 2***2 | Второй лист задней рессоры | |
| 2912203-242 | 2***2 | Третий лист задней рессоры | |
| 2912204-242 | 2***2 | Четвертый лист задней рессоры | |
| 2912206-242 | 2***2 | Пятый лист задней рессоры | |
| 2912207-242 | 2***2 | Шестой лист задней рессоры | |
| 2912208-242 | 2***2 | Седьмой лист задней рессоры | |
| 2912209-242 | 2***2 | Восьмой лист задней рессоры | |
| 2912211-242 | 2***2 | Девятый лист задней рессоры | |
| 2912212-242 | 2***2 | Десятый лист задней рессоры | |
| 2912213-242 | 2***2 | Одиннадцатый лист задней рессоры | |
| 2912437-242 | 2***2 | Фиксирующая пластина | |
| 2912441А377 | 2***7 | Опора задней рессоры - левая сторона среднего моста | |
| 2912442А377 | 2***7 | Опора задней рессоры - правая сторона среднего моста | |
| 2912455А242 | 2***2 | Нижник - ограничитель и сварочная гайка в сборе - левая сторона среднего моста, правая сторона левого моста | |
| 2916325-50А | 2***А | Рычаг в сборе - задний поперечный стабилизирующий стержень | |
| 2918011-242 | 2***2 | Ось балансирной подвески | |
| 2918013-242 | 2***2 | Крепежная пластина оси балансирной подвески | |
| 2918016-260 | 2***0 | Кронштейн балансирной подвески | |
| 2919201-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919201-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919201-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919201-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919202-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919202-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919211-А2Е | 2***Е | Верхняя опора реактивного стержня - средний мост | |
| 2919212-А2Е | 2***Е | Верхняя опора реактивного стержня - задний мост | |
| 1 | 2***2 | Задняя рессора в сборе | |
| 2 | 2***2 | Лирка - девятый лист задней рессоры | |
| 3 | 2***N | Центральный болт - задняя рессора | |
| 4 | C***T | Гайка | |
| 5 | 2***3 | Промежуточная трубка | |
| 6 | C***5 | Болт | |
| 7 | C***0 | Гайка | |
| 8 | 2***2 | U-образный болт для крепления задней рессоры | |
| 9 | 2***2 | Накладка | |
| 10 | 2***Н | Держатель задней листовой пружины и установочный штифт | |
| 11 | C***T | Шестигранный направляющий болт | |
| 12 | 2***2 | Передний верхний реактивный рычаг с резиновым соединением в сборе | |
| 13 | 2***2 | Задний верхний реактивный стрежень с резиновым соединением в сборе | |
| 14 | T***2 | Гайка | |
| 15 | 2***2 | Нижняя крышка гнезда рессоры балансировочной подвески | |
| 16 | 2***2 | Втулка | |
| 17 | 2***2 | Верхняя крышка рессоры балансировочной подвески | |
| 18 | 2***2 | Шайба | |
| 19 | 2***2 | Шайба | |
| 20 | C***2 | Болт | |
| 21 | 2***2 | Ось балансирной подвески и крепежная пластина | |
| 22 | 2***0 | Кронштейн балансной подвески в сборе | |
| 23 | T***2 | Гайка | |
| 24 | 2***0 | Болт | |
| 25 | C***S | Болт | |
| 26 | 2***2 | Болт | |
| 27 | T***2 | Гайка | |
| 28 | 2***2 | Болт | |
| 29 | 2***2 | Болт | |
| 30 | 2***0 | Прокладка наконечника реактивной тяги | |
| 31 | 2***2 | Соединительная планка | |
| 32 | 2***А | Болт | |
| 33 | T***2 | Гайка | |
| 34 | C***T | Болт | |
| 35 | Q***6 | Пружинная шайба | |
| 36 | C***T | Болт | |
| 37 | Q***4 | Пружинная шайба | |
| 38 | C***T | Болт | |
| 39 | 2***2 | Болт | |
| 40 | T***2 | Гайка | |
| 41 | 2***2 | Передний - нижний реактивный стержень с резиновым соединением в сборе | |
| 42 | T***2 | Гайка | |
| 43 | C***T | Болт | |
| 44 | T***2 | Гайка | |
| 45 | 2***2 | Болт | |
| 46 | 2***2 | Задний - нижний реактивный стержень с резиновым соединением в сборе | |
| 47 | 2***2 | Опора - ограничитель - левая сторона среднего моста | |
| 48 | C***2 | Гайка | |
| 49 | C***5 | Болт | |
| 50 | Q***2 | Пружинная шайба | |
| 51 | Q***2 | Пружинная шайба | |
| 52 | 2***2 | Подушка задней рессоры - левая сторона заднего моста | |
| 53 | C***0 | Болт | |
| 54 | 2***7 | Опора задней рессоры в сборе - левая сторона среднего моста, правая сторона левого моста | |
| 55 | 2***7 | Опора задней рессоры в сборе - правая сторона среднего места, левая сторона заднего моста | |
| 56 | C***T | Шестигранный направляющий болт | |
| 57 | 2***Е | Верхняя опора среднего моста реактивного стержня с фиксатором в сборе | |
| 58 | 2***Е | Верхняя опора заднего моста реактивного стержня с фиксатором в сборе | |
| 59 | T***2 | Гайка | |
| 60 | 2***А | Рычаг и втулка в сборе - задний поперечный стабилизирующий стержень | |
| 61 | 2***2 | Болт | |
| 62 | 2***А | Внутренняя шайба - стопорный болт для рычага поперечного стабилизирующего стержня | |
| 63 | 2***А | Задний поперечный стабилизирующий стержень | |
| 64 | C***0 | Шестигранный направляющий болт | |
| 65 | 2***А | Палец - рычаг заднего поперечного стабилизирующего стержня | |
| 66 | Q***8 | Пружинная шайба | |
| 67 | C***8 | Гайка | |
| 68 | 2***А | Втулка - поперечный стабилизирующий стержень | |
| 69 | 2***А | Крышка - опора переднего поперечного стабилизирующего стержня | |
| 70 | Q***4 | Пружинная шайба | |
| 71 | C***0 | Болт |
