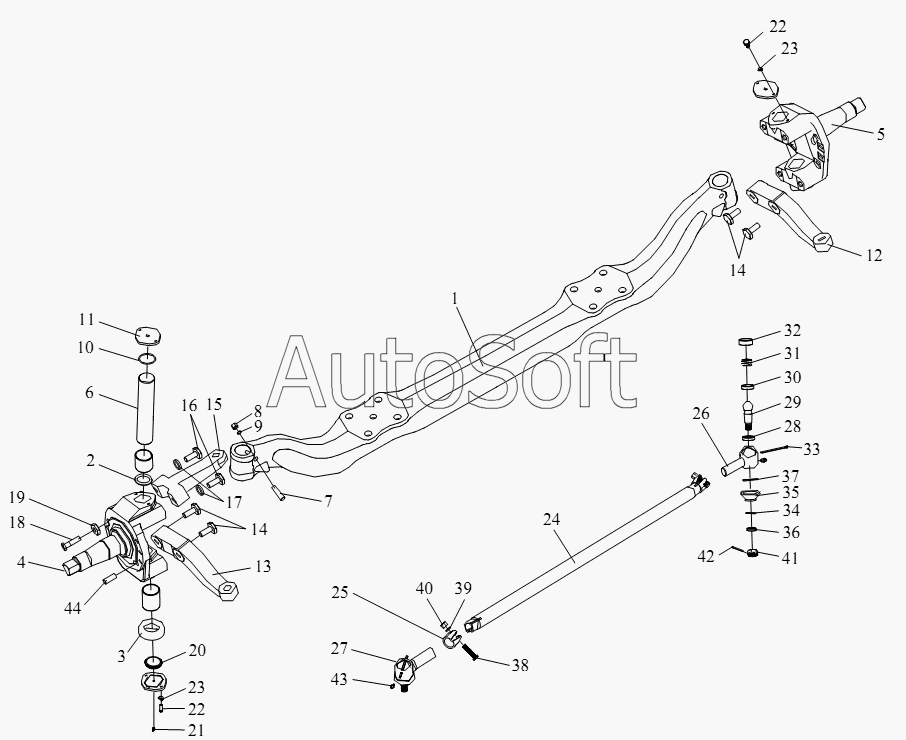

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Передняя ось и поворотный поперечный рычаг (F9N)
32
21
22
22
23
23
24
25
26
27
28
29
30
31
20
33
34
35
36
37
38
39
40
41
42
43
44
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010-A3S | 3***S | Передняя ось в сборе | |
| 3001021-A3S | 3***S | Левая поворотная цапфа | |
| 3001022-A3S | 3***S | Правая поворотная цапфа | |
| 3001026-A3S | 3***S | Втулка - поворотная цапфа | |
| 3001026-A3S | 3***S | Втулка - поворотная цапфа | |
| 3001027-A3S | 3***S | Нижняя втулка - поворотная цапфа | |
| 3001027-A3S | 3***S | Нижняя втулка - поворотная цапфа | |
| 3001042-A3S | 3***S | Регулировочная прокладка | |
| 3001043-A3S | 3***S | Регулировочная прокладка | |
| 3001049-A3S | 3***S | Регулировочная прокладка | |
| 3001051-A3S | 3***S | Регулировочная прокладка | |
| 3003054-A3S | 3***S | Рулевой поперечный рычаг | |
| 3003061-1Н | 3***Н | Левое соединение - рулевая поперечная штанга | |
| 3003062-1Н | 3***Н | Правое соединение - рулевая поперечная штанга | |
| 3550111В1Н | 3***Н | Гнездо датчика - тормоз переднего колеса | |
| 3550360-6S | 3***S | Датчик оборотов в сборе | |
| 1 | 3***S | Передняя ось | |
| 2 | 3***S | Регулировочная прокладка | |
| 3 | 3***S | Упорный подшипник | |
| 4 | 3***S | Левая поворотная цапфа и втулка в сборе | |
| 5 | 3***S | Правая поворотная цапфа и втулка в сборе | |
| 6 | 3***S | Шкворень - поворотная цапфа | |
| 7 | 3***Е | Клинообразная замок - задвижка - шкворень поворотной цапфы | |
| 8 | C***4 | Гайка | |
| 9 | Q***4 | Пружинная шайба | |
| 10 | Q***B | О - образное резиновое кольцо | |
| 11 | 3***S | Перекрышка - отверстие шкворня цапфы | |
| 12 | 3***S | Рычаг правой поворотной цапфы | |
| 13 | 3***S | Рычаг левой поворотной цапфы | |
| 14 | Q***T | Шестигранный фланцевый болт | |
| 15 | 3***S | Верхний рычаг поворотной цапфы | |
| 16 | C***T | Шестигранный направляющий болт | |
| 17 | Q***0 | Пружинная шайба | |
| 18 | 3***Е | Стопорная колонна - рулевой шарнир | |
| 19 | C***6 | Гайка | |
| 20 | 3***S | Сальник в сборе - шкворень | |
| 21 | C***0 | Сопло смазочное | |
| 22 | C***6 | Болт | |
| 23 | Q***8 | Пружинная шайба | |
| 24 | 3***S | Рулевой поперечный рычаг в сборе | |
| 25 | 3***Н | Кольцевой хомут - поворотный рычаг | |
| 26 | 3***Н | Правое соединение в сборе - рулевая поперечная штанга | |
| 27 | 3***Н | Левое соединение в сборе - рулевая | |
| 28 | 3***Н | Верхняя шаровая манжета - соединение рулевой штанги | |
| 29 | 3***Н | Шаровой палец | |
| 30 | 3***Н | Нижняя шаровая манжета - соединение рулевой штанги | |
| 31 | 3***1 | Пружина | |
| 32 | 3***Н | Пробка - соединение рулевой штанги | |
| 33 | Q***0 | Шплинт | |
| 34 | 3***Е | Стопорная втулка - уплотнительный чехол | |
| 35 | 3***Н | Уплотнительный чехол - соединение рулевой штанги | |
| 36 | 3***Е | Верхняя пружина - уплотнительный чехол | |
| 37 | 3***Е | Нижняя пружина - уплотнительный чехол | |
| 38 | C***0 | Болт | |
| 39 | Q***4 | Пружинная шайба | |
| 40 | C***4 | Гайка | |
| 41 | C***2 | Гайка | |
| 42 | Q***5 | Шплинт | |
| 43 | C***1 | Масленка | |
| 44 | 3***S | Втулка датчика |
