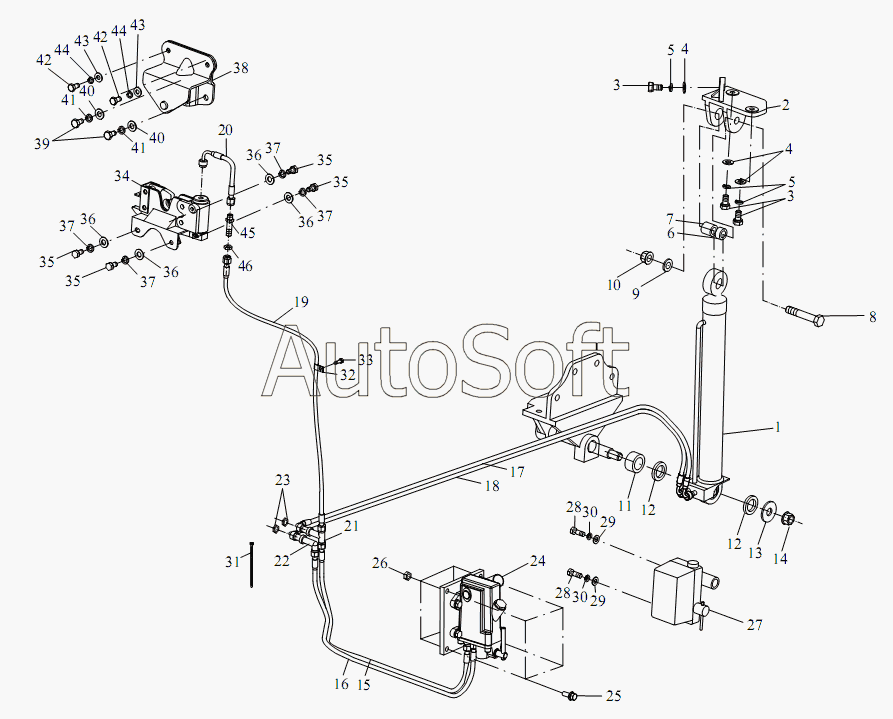

Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E) (2008). Гидравлическая опора и управляющий механизм опрокидывания кабины
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
35
35
35
36
36
36
36
37
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Гидравлический цилиндр опрокидывания кабины в сборе | |
| 2 | 5***2 | Подставка опоры кабины | |
| 3 | C***0 | Болт | |
| 4 | Q***0 | Шайба | |
| 5 | Q***0 | Пружинная шайба | |
| 6 | 5***2 | Втулка ограничения А - стопорная точка гидравлического цилиндра | |
| 7 | 5***2 | Втулка ограничения В - стопорная точка гидравлического цилиндра | |
| 8 | C***0 | Болт | |
| 9 | Q***6 | Шайба | |
| 10 | C***6 | Гайка | |
| 11 | 5***2 | Втулка ограничения - нижняя стопорная точка гидравлического цилиндра | |
| 12 | 5***2 | Мягкая прокладка - нижняя стопорная точка гидравлического цилиндра | |
| 13 | 5***2 | Большая шайба - нижняя стопорная точка гидравлического цилиндра | |
| 14 | C***8 | Гайка | |
| 15 | 5***7 | Гидравлические трубки в сборе | |
| 16 | 5***7 | Гидравлические трубки в сборе | |
| 17 | 5***7 | Гидравлические трубки в сборе | |
| 18 | 5***7 | Гидравлические трубки в сборе | |
| 19 | 5***7 | Гидравлические трубки в сборе | |
| 20 | 5***7 | Гидравлические трубки в сборе | |
| 21 | 5***7 | Тройник | |
| 22 | 5***7 | Тройник гидравлических трубок | |
| 23 | C***2 | Гайка | |
| 24 | 5***2 | Ручной насос в сборе - опрокидывание кабины | |
| 25 | C***0 | Болт | |
| 26 | C***0 | Гайка | |
| 27 | 5***2 | Агрегат ручного насоса | |
| 28 | C***5 | Болт | |
| 29 | Q***0 | Шайба | |
| 30 | Q***0 | Пружинная шайба | |
| 31 | Т***6 | Пластмассовая бандажная лента | |
| 32 | Q***8 | Зажим для одной трубки | |
| 33 | C***5 | Болт | |
| 34 | 5***9 | Замок гидравлический кабины | |
| 35 | C***0 | Болт | |
| 36 | Q***8 | Шайба | |
| 37 | Q***8 | Пружинная шайба | |
| 38 | 5***9 | Стойка замкового пальца в сборе | |
| 39 | C***0 | Болт | |
| 40 | Q***0 | Шайба | |
| 41 | Q***0 | Пружинная шайба | |
| 42 | C***0 | Болт | |
| 43 | Q***2 | Пружинная шайба | |
| 44 | Q***2 | Пружинная шайба | |
| 45 | Q***6 | Штуцер | |
| 46 | C***2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
