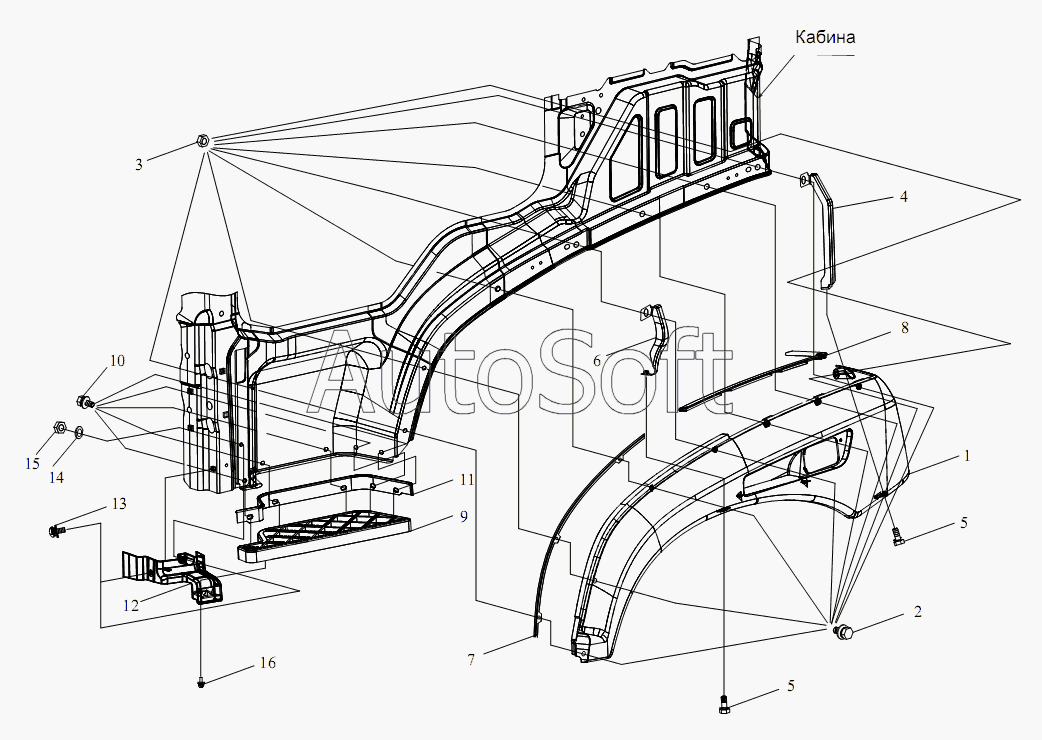

Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E) (2008). Крылья
8
16
15
14
13
12
12
11
11
10
9
9
1
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Левое крыло | |
| 1 | 5***9 | Правое крыло | |
| 2 | C***5 | Болт | |
| 3 | C***8 | Гайка | |
| 4 | 5***9 | Усилительная плита А в сборе - левое крыло | |
| 4 | 5***9 | Усилительная плита А в сборе - правое крыло | |
| 5 | C***0 | Болт | |
| 6 | 5***9 | Усилительная плита В в сборе - левое крыло | |
| 6 | 5***9 | Усилительная плита В в сборе - правое крыло | |
| 7 | 5***9 | Передняя уплотнительная плёнка левой крыльевой плиты | |
| 7 | 5***9 | Передняя уплотнительная плёнка правой крыльевой плиты | |
| 8 | 5***9 | Задняя уплотнительная плёнка левой крыльевой плиты | |
| 8 | 5***9 | Задняя уплотнительная плёнка правой крыльевой плиты | |
| 9 | 5***9 | Левая ножная педаль 2 - ой ступени | |
| 9 | 5***9 | Правая ножная педаль 2 - ой ступени | |
| 10 | C***0 | Установочное место для болта | |
| 11 | 5***9 | Уплотнительная плёнка левой ножной педали второй степени | |
| 11 | 5***9 | Уплотнительная плёнка правой ножной педали второй степени | |
| 12 | 5***9 | Верхняя декоративная покрышка левой двухступенчатой подножки | |
| 12 | 5***9 | Верхняя декоративная покрышка правой двухступенчатой подножки | |
| 13 | Q***6 | Винт | |
| 14 | Q***6 | Шайба | |
| 15 | C***6 | Шестигранная гайка | |
| 16 | Q***0 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
