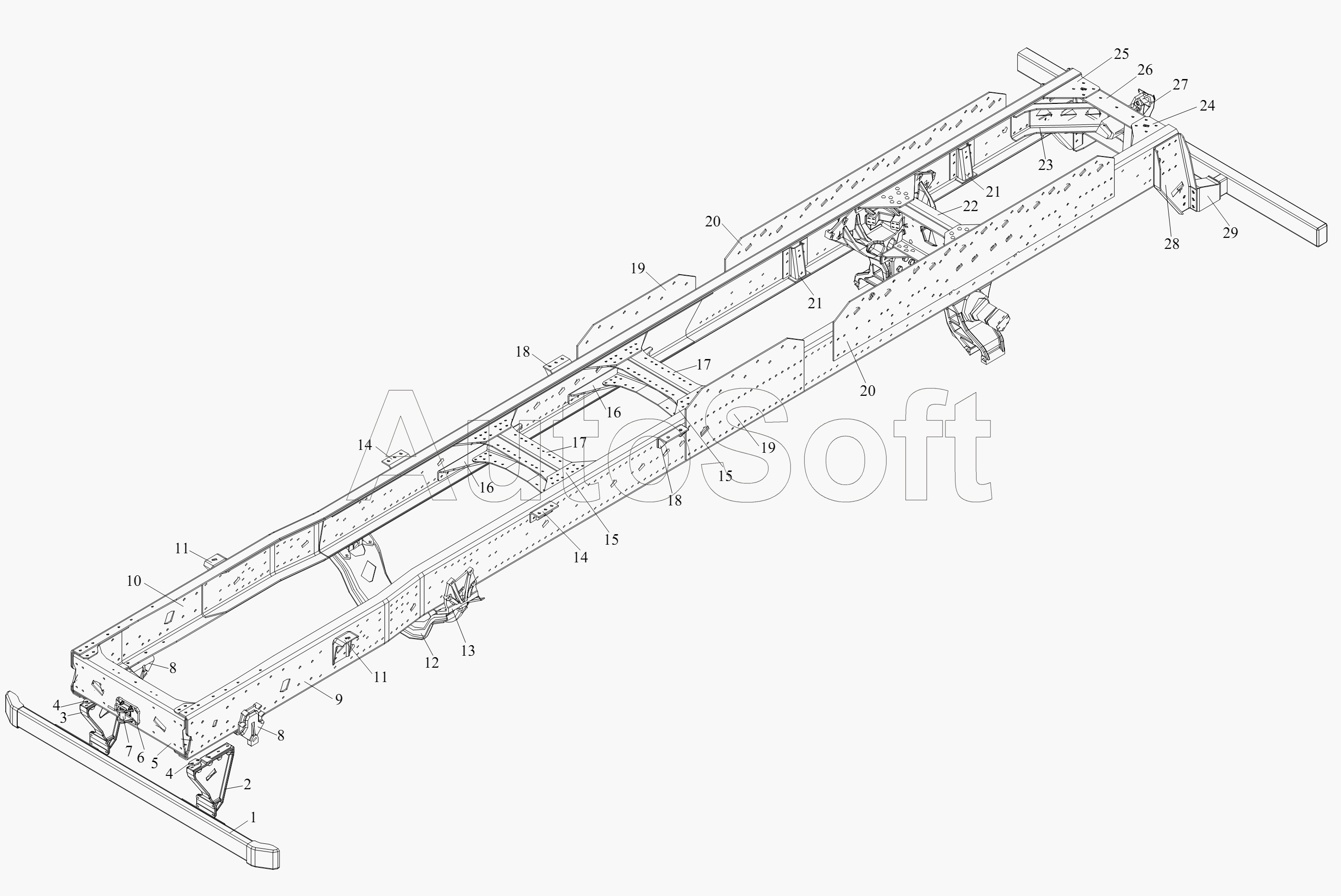

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Рама и устройства защиты
2800015-73W
2800015-74W
2800015-75W
1
2
3
4
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800015-73W | 2***W | Рама | |
| 2800015-74W | 2***W | Рама | |
| 2800015-75W | 2***W | Рама | |
| 2801025-74W | 2***W | Левая продольная балка | |
| 2801025-75W | 2***W | Левая продольная балка | |
| 2801030-74W | 2***W | Правая продольная балка | |
| 2801030-75W | 2***W | Правая продольная балка | |
| 2801093-50A | 2***A | Усиленная планка-задняя поперечная балка передней рессоры | |
| 2801177-242 | 2***2 | Опора нижней пластины балки | |
| 2801225-71A | 2***A | Соединительная угловая планка подрамника | |
| 2809212-80A | 2***A | Правый кронштейн заднего устройства защиты | |
| 2912516-240 | 2***0 | Болт-для крепления задней стойки задней рессоры | |
| CQ1501235T | C***T | Шестигранный болт | |
| CQ1501435T | C***T | Болт | |
| CQ1501670T | C***T | Болт | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ34016 | C***6 | Гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39718 | C***8 | Шестигранная фланцевая гайка | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841455T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841650T | Q***T | Болт | |
| Q1851445T | Q***T | Шестигранный фланцевый болт | |
| Q1851450T | Q***T | Болт | |
| Q1851450T | Q***T | Болт | |
| Q1851460T | Q***T | Болт | |
| Q1851460T | Q***T | Болт | |
| Q1851465T | Q***T | Болт | |
| Q1851865T | Q***T | Шестигранный фланцевый болт | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40316 | Q***6 | Пружинная шайба | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501438 | Q***8 | Заклепка | |
| Q4501446 | Q***6 | Заклепка | |
| Q4501448 | Q***8 | Заклепка с полукруглой головкой | |
| Q4501455 | Q***5 | Заклепка с полукруглой головкой | |
| Q4501455 | Q***5 | Заклепка с полукруглой головкой | |
| 1 | 2***W | Сварная поперечина | |
| 2 | 2***B | Правый кронштейн переднего нижнего устройства защиты | |
| 3 | 2***B | Левый кронштейн переднего нижнего устройства защиты | |
| 4 | 2***W | Подкладка | |
| 5 | 2***W | Передняя поперечина | |
| 6 | 2***A | Держатель запора | |
| 7 | 2***A | Запор | |
| 8 | 2***A | Передняя опора - передняя рессора | |
| 9 | 2***W | Левая продольная балка | |
| 10 | 2***W | Правая продольная балка | |
| 11 | 2***A | Верхняя стойка-передняя амортизатор | |
| 12 | 2***B | Задняя поперечина передней рессоры | |
| 13 | 2***B | Задний кронштейн передней рессоры | |
| 14 | 2***A | Соединительная угловая планка подрамника | |
| 15 | 2***B | Верхняя накладка промежуточной поперечины | |
| 16 | 2***B | Нижняя накладка промежуточной поперечины | |
| 17 | 2***A | Третья поперечная балка в сборе | |
| 18 | 2***A | Соединительная угловая планка подрамника | |
| 19 | 2***A | Накладка грузового отсека | |
| 20 | 2***A | Накладка грузового отсека | |
| 21 | 2***7 | Левый кронштейн пластины балансирной подвески | |
| 22 | 2***A | Поперечина тележки подвески | |
| 23 | 2***C | Угловая подпорка | |
| 24 | 2***B | Правая нижняя накладка задней поперечины | |
| 25 | 2***B | Левая нижняя накладка задней поперечины | |
| 26 | 2***7 | Задняя балка | |
| 27 | 2***7 | Устройство для буксирования | |
| 28 | 2***A | Левый кронштейн заднего устройства защиты | |
| 29 | 2***C | Поперечина заднего устройства защиты |
